Методические указания по выполнению лабораторной работы

1. Построение и оцифровку условной системы координат А, Б на плане границ начинать от граничной точки М, номер которой соответствует варианту задания (табл. 11). Условные координаты точки М принять равными А = 500,00 м, Б = 300,00 м.

2. Решить обратную геодезическую задачу по заданным плоским координатам (X, Y) пунктов г. Соборная, г. Орлиная (табл. 10).

3. Снять графически с плана границ масштаба 1:2 000 условные координаты А и Б исходных пунктов г. Соборная, г. Орлиная (А_с, Б_с, А_о, Б_о).

4. Решить обратную геодезическую задачу по координатам А, Б пунктов г. Соборная, г. Орлиная. Кроме внутреннего контроля решения обратных геодезических задач п. п. 2 и 4, необходимо выполнение следующего контроля точности графического определения координат Аи Б исходных пунктов: расхождения S, не должно быть более:

S = S_ГЕОД – S_УСЛ ≤ 3 м.

5. Вычислить угол  разворота двух систем координат (геодезической и условной) по формуле:

 = _ГЕОД – _УСЛ,

где   дирекционные углы, найденные из решения обратных геодезических задач п. п. 2 и 4.

6. По графическим координатам А_с и Б_с пункта г. Соборная, дирекционному углу _УСЛ, и горизонтальному расстоянию S_ГЕОД вычислить новые условные координаты А_о^’,Б_о^’ пункта г. Орлиная и принять их за окончательные.

7. По прямоугольным (X, Y) и условным (А_с,Б_с, А_о^’, Б_о^’) координатам исходных пунктов вычислить (дважды) координаты X_Н, Y_Н начала условной системы координат. По координатам п. г. Соборная:

X_Н = X_c –A_c cos + Б_с sin,

Y_Н = Y_c –A_c sin - Б_с cos.

По координатам п. г. Орлиная:

X_Н =X_о –A_о^’ cos + Б_o^’ sin,

Y_Н =Y_c – A_о^’sin - Б_o^’cos.

Расхождения в координатах X_н,Y_н из двух решений не должно превышать 5 см. За окончательные значения принять среднее (X_{Н СР},Y_{Н СР}).

8. По полученным в п. 5 и 7 данным построить схему взаимного расположения двух систем координат, на которую выписать численные значения , X_{Н СР},Y_{Н СР}.

9. По размерам граничных линий, указанным на исходном плане, вычислить условные координаты точек К и 57 (А_К, Б_К; А₅₇, Б₅₇) с контролем путем обхода по замкнутому контуру.

10. Вычислить прямоугольные координаты точек К и 57 по формулам:

X_К = X_{Н СР} + A_К cos - Б_К sin,

Y_К = Y_{Н СР} + A_К sin + Б_К cos.

Аналогично находятся геодезические координаты граничной точки 57 (X₅₇, Y₅₇).

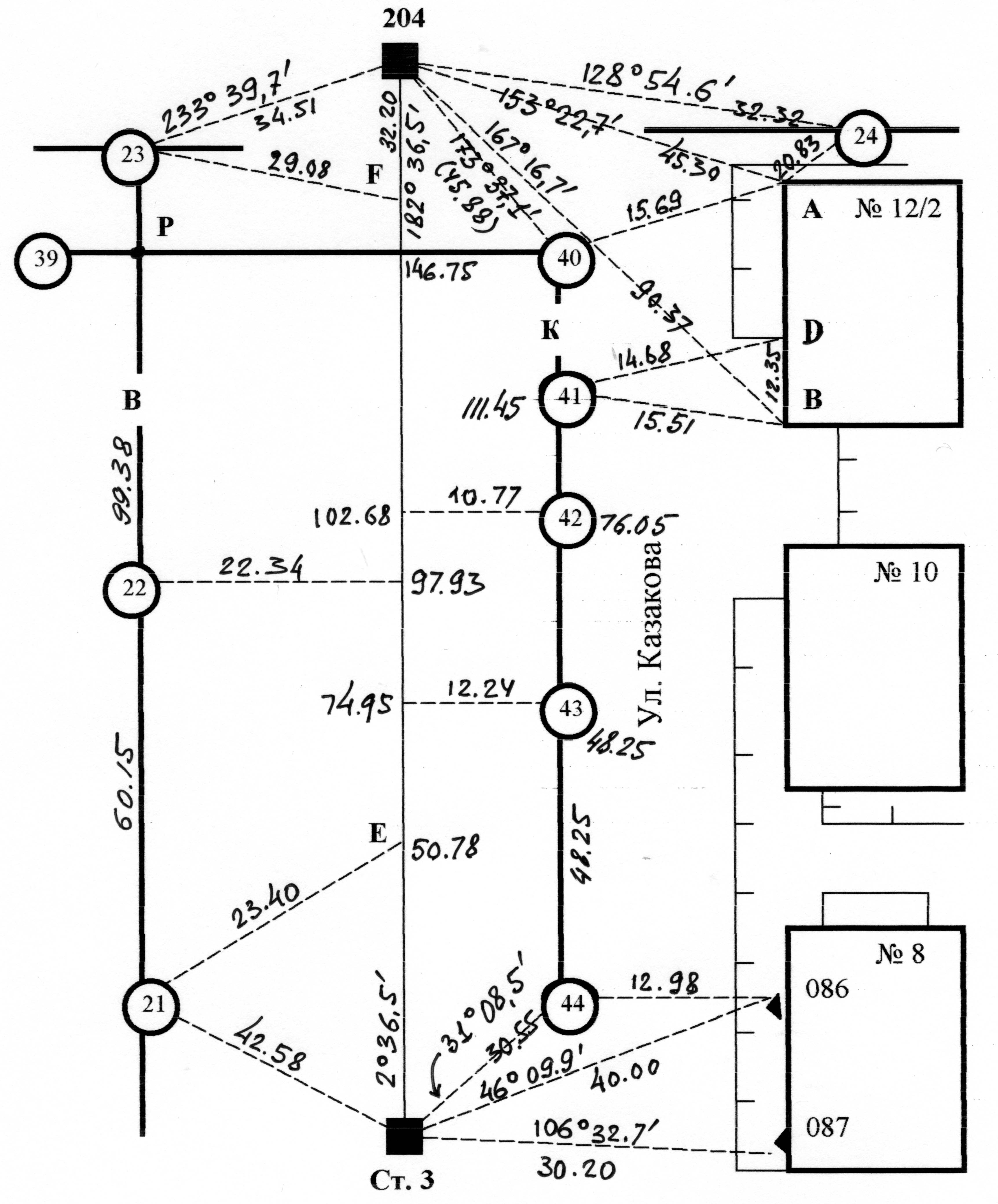

11. По прямоугольным координатам исходных пунктов и точек К и 57 рассчитать разбивочные элементы для выноса в натуру точек К и 57 указанными способами (см. п. 4) и составить соответствующие разбивочные чертежи.

12. Рассчитать среднюю квадратическую ошибку выноса в натуру точки К и 57 каждым из указанных способов, приняв среднюю квадратическую ошибку построения проектного угла  равной m_ = 30˝ и среднюю квадратическую ошибку отложения проектных расстояний S равной m_S = 20 мм.

Расчетно-графическая работа №1 Проектирование границ земельных участков и подготовка геодезических данных для выноса их в натуру

З адание. Из земель агрофирмы «Ямская» согласно постановлению главы _____________ сельского округа выделить под фермерские хозяйства три равновеликих хозяйства площадью по 5,..... га и участок под малое предприятие по переработке сельскохозяйственной продукции.

ОМС2-316

Рис. 5. Схема земельных участков

Вам надлежит:

1. Запроектировать три фермерских хозяйства.

2. Запроектировать участок под малое предприятие.

3. Составить разбивочный чертеж для переноса в натуру границ земельных участков (прил. 1).

4. Подготовить документы для землеустроительного дела 3-го фермерского участка.

4.1. Каталог координат межевых знаков (прил. 2).

4.2. План земельного участка в масштабе 1:10 000, указав смежества, необходимые геоданные, ограничения в пользовании (прил. 3).

Примечания.

1. По границе выделенного земельного участка проложен теодолитный ход, вычислены координаты точек (выдает преподаватель). Площадь земельного участка вычисляет студент.

2. Участок пересекает ЛЭП 110 кВт. Ограничения в строительстве по 30 м по обе стороны от ЛЭП (рис. 5).

Условия проектирования

1. Построить план (схему) участка в масштабе 1:5 000.

2. Запроектировать первый фермерский участок (рис. 5).

2.1. Вычислить площадь треугольника 123 по координатам и по углу и сторонам.

2.2. Найти S и дирекционный угол линии 13.

2.3. Наметить треугольник 1-3-А, проведя из точки 1 линию, перпендикулярную к линии 3161 (рис. 5).

2.4. По дирекционным углам вычислить углы в треугольнике и определить длины сторон.

2.5. Вычислить (с контролем) площадь треугольника 13А.

2.6. Запроектировать трапецией недостающую площадь I-го фермерского участка.

2.7. Вычислить координаты точек 5 и 6 и проконтролировать проектирование, вычислив по координатам площадь I-го фермерского участка.

3. Запроектировать трапецией площадь II-го фермерского участка (рис. 5), вычислить координаты точек и проконтролировать площадь, вычислив ее по координатам.

4. Запроектировать площадь III-го фермерского участка (рис. 5).

4.1. Определить площадь треугольника 478 по координатам и для контроля по двум сторонам и углу между ними.

4.2. Вычислить по координатам дирекционный угол и горизонтальное проложение линии 47.

4.3. По теореме синусов вычислить стороны треугольника 47В. Затем, по сторонам и углам вычислить его площадь (с контролем).

4.4. Запроектировать трапецией недостающую площадь III-го фермерского участка.

4.5. Вычислить координаты точек 9 и 10, проконтролировать проектирование, вычислив по координатам площадь III-го фермерского участка.

5. Проконтролировать проектирование, вычислив по координатам площадь оставшегося участка (допустимое расхождение не более 0,02 га).

6. Запроектировать участок земли под малое предприятие площадью 0,5....... га:

6.1. Координаты базового участка получены по результатам полевых измерений (табл. 12).

Таблица 12

№ т.	X, м	У, м
11	4474,88	6789,...
12	4449,27	6713,44
13	4506,07	6694,05
14	4531,78	6769,96

6.2. Определить площадь данного участка по координатам.

6.3. Запроектировать треугольником 131415 недостающую до заданной площадь, перемещая точку 15 по направлению линии 1114.

6.4. Вычислить координаты точки 15.

6.5. По координатам точек вычислить проектные углы и горизонтальные проложения для составления разбивочного чертежа по выносу в натуру границ земельного участка от пунктов опорной межевой сети (ОМС2).

7. Составить разбивочный чертеж границ земельных участков , который является техническим документом для перенесения запроектированных участков в натуру (приложение 2).

7.1. На разбивочном чертеже черным цветом показать существующие границы землепользования и точки опорной межевой сети.

7.2. Показать красным цветом границы запроектированных участков, их название и проектную площадь.

7.3. Выписать на разбивочный чертеж необходимые для выноса в натуру проектируемых участков углы и меры линий.

8. Подготовить план III-го фермерского участка и оформить его в соответствии с приложением 3.

8.1. Найти координаты точек D и Е, решив соответствующие прямые геодезические задачи.

8.2. Вычислить координаты точки С (см. рис. 5), как точки пересечения границы 109 с линией ЛЭП.

8.3. Найти по координатам точек 9, 10, С расстояния 9С и С10.

8.4. Нанести точку С по этим расстоянием на плане границ III-го земельного участка (прил. 3).

8.5. От линии Д-С построить зону ограничения в строительстве А, Б, В, Г.

Приложение 1

Составил:

Приложение 2

Разбивочный чертеж границ земельных участков

ОМС2-411

ОМС2-316

1:5 000

 опорный теодолитный ход

Составил:

Приложение 3

1.

Геодезические данные

по выносу в натуру границы земельного участка III

Адрес местонахождения:________________________________

Составил: _______________________________

« «_______________200…

2.

КАТАЛОГ КООРДИНАТ МЕЖЕВЫХ ЗНАКОВ

ЗЕМЕЛЬНОГО УЧАСТКА № III

(система координат местная)

Название № знака	Координаты, м		Дирекционный угол гр мин сек	Длина линий, м
	X	Y

Площадь земельного участка № III_________________

Составил: _______________________________

« «_________________ 200…

Продолжение приложения 3
