Створення звітів за допомогою Report Builder

Report Builder є простим генератором звітів, який входить до складу BPwin. Викликається цей інструмент за допомогою кнопки на панелі інструментів або з меню Tools/Report Builder. Основним достоїнством цього інструменту є можливість публікації результатів моделювання на Web-сайті.

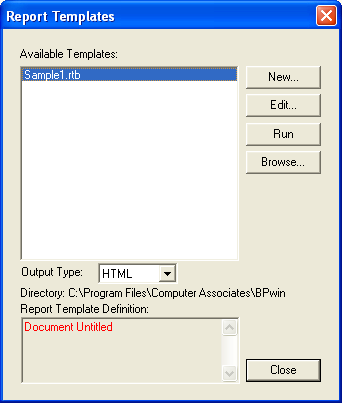

Пункт меню Tools/Reports Builder викликає діалог Report Templates (рис. 38), який служить для створення шаблону звіту. Кнопка New служить для створення нового шаблону, кнопка Edit – для редагування того, що наявний. Список вибору Output Type дозволяє задати формат результату виконання звіту. Звіт може бути експортований в текстовий формат, RTF і HTML. Кнопка Run дозволяє виконати звіт.

Рис. 38. Діалог Report Templates

Натиснення на кнопці New або Edit викликає діалогове вікно Report Template Builder (рис. 39).

Рис. 39. Діалог Report Template Builder

Призначення кнопок панелі інструментів діалогу Report Template Builder приведене в табл. 3. Діалог Report Template Builder містить два списки і панель інструментів. У лівій частині діалогу міститься список можливих секцій звіту, відповідних типам об'єктів моделі, в правій – список секцій, включених в звіт.

Таблиця 3

Кнопки панелі інструментів діалогу Report Template Builder

(зліва направо)

Кнопка	Призначення
	Створити новий шаблон
	Відкрити існуючий шаблон
	Зберегти шаблон. Якщо шаблон зберігається вперше, пропонується внести ім'я шаблону
	Виконати звіт
	Виклик діалогу Properties
	Видалення пункту звіту

Особливий інтерес представляє розділ Graphical. З його допомогою можна включати в звіт графічні об'єкти (секція Picture) – діаграми моделей процесів.

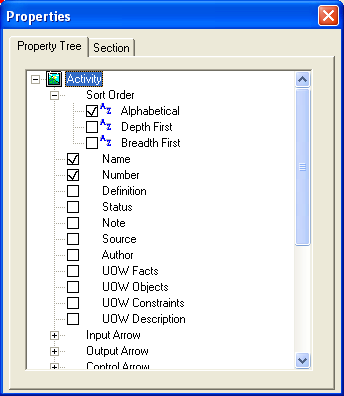

Д ля створення нової секції звіту необхідно вибрати тип об'єкту моделі і клацнути по кнопці . За умовчанням в звіт включається лише ім'я об'єкту. Для включення інших властивостей необхідно за допомогою меню Edit/Properties або відповідної кнопки на панелі інструментів викликати діалог Properties. На рис. 40 показана вкладка Property Tree, що містить ієрархічний список властивостей секції Activity, який дозволяє включити в звіт властивості роботи. Вкладка Table дозволяє змінити стиль, розмір і колір шрифту секції. Залежно від типу об'єкту, що редагується, діалог Properties може мати додаткові вкладки.

Рис. 40. Властивості секції Activity в діалозі Properties

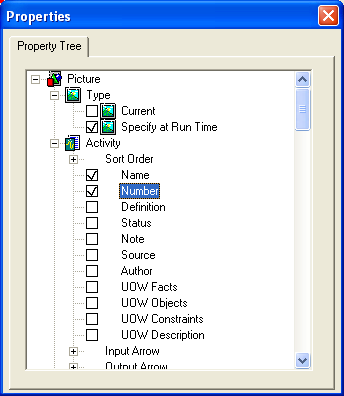

На рис. 41 показаний вид вкладки Property Tree, що містить список властивостей секції Picture.

У розділі Туре існує 2 варіанти настройки – Current і Specify at Run Time. Опція Current означає включення в звіт поточної діаграми або відображення, що зберігається. Опція Specify at Run Time дозволяє вибрати необхідну діаграму під час проглядання звіту. Далі буде розглянутий приклад звіту BPwin, в якому вибрана опція Specify at Run Time.

Рис. 41. Властивості секції Picture в діалозі Properties

Особливий інтерес представляє можливість вибрати відображення властивостей об'єктів в секції Picture. У прикладі на рис. 41 обрані найменування і номер.

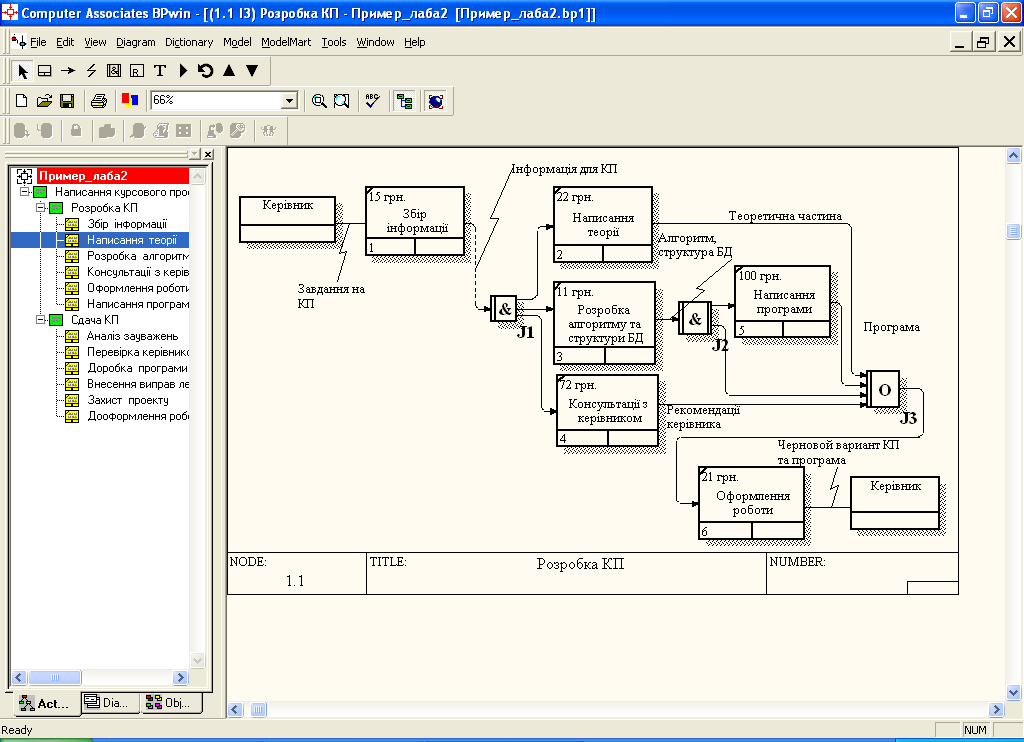

Д ля генерації звіту слід клацнути по кнопці (Виконати звіт). Якщо в звіт включена секція Picture і встановлена опція Specify at Run Time, виникає діалог Diagram Selection and Scaling (рис. 42), в якому можна вибрати діаграми для включення їх в звіт.

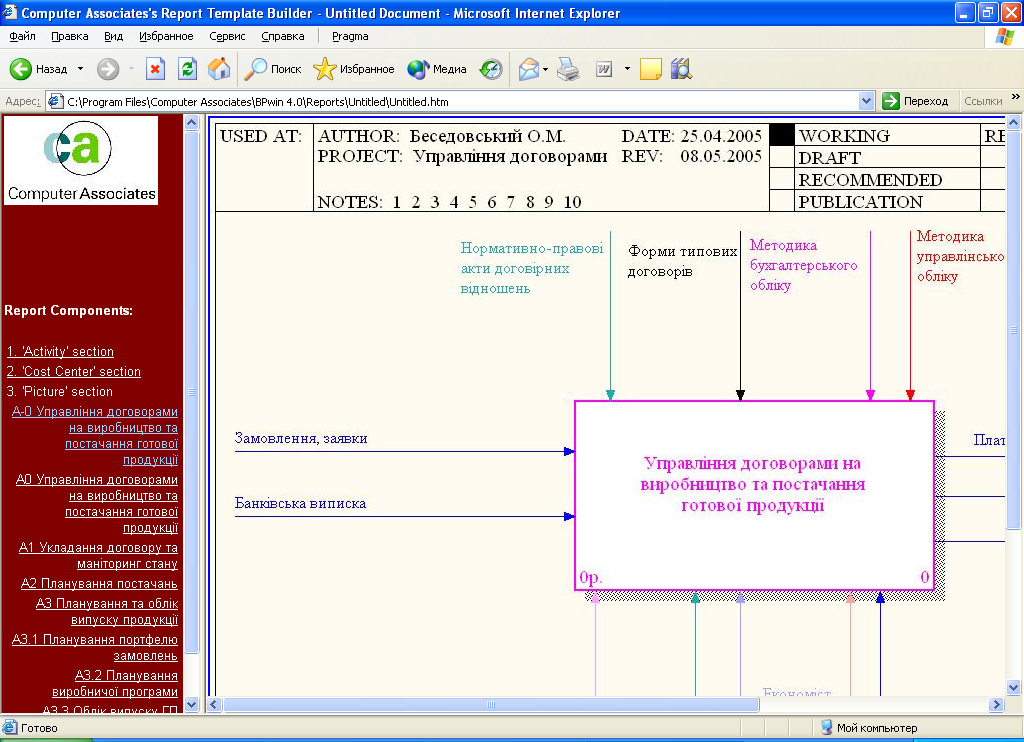

В результаті виконання звіт експортується або в текстовий файл формату RTF, або у файл формату HTML. На рис. 43 показаний результат створення звіту по моделі BPwin у форматі HTML.

У лівій частині сторінки знаходиться фрейм з переліком секцій звіту. Якщо клацнути по найменуванню діаграми в списку, в правій частині з'являється обрана діаграма. Якщо клацнути по об'єкту діаграми (у прикладі на рис. 43 – робота "Управління договорами на виробництво та постачання готової продукції"), з'являється вікно з списком параметрів об'єкту, вибраних в списку секції Picture діалогу Properties (рис. 41).

Рис. 42. Діалог Diagram Selection and Scaling

Рис. 43. Результат виконання звіту по моделі BPwin у форматі HTML
