1.4.2. Устройство нивелиров различных классов и модификаций

Для определения отметок точек земной поверхности при проведении тонких съемок местности, строительных и геодезических работ, выносе проектов в натуру по высоте применяют нивелиры.

Нивелир – геодезический инструмент для измерения превышений точек земной поверхности нивелирования, а также для задания направлений при монтажных и подобных работах.

Наибольшее распространение имеют оптико-механические нивелиры, снабженные зрительной трубой, при помощи которой проводят отсчет по рейке.

Перед отсчетом визирную линию зрительной трубы устанавливают горизонтально при помощи уровня. В нивелирах с самоустанавливающейся линией визирования это происходит автоматически. Основные части нивелира: зрительная труба, цилиндрический уровень (или автоматический компенсатор) для приведения визирной оси трубы в горизонтальное положение и подставка.

Нивелиры бывают с уровнем (типов Н3, Н4, Н7), самоустанавливающейся линией визирования (НС3, НС4, НТС) и с компенсаторами (Н3К, 2Н10КЛ). Нивелиры типов Н3 и Н3К используют для определения отметок исходных реперов на площадке и точных разбивок сооружений по высоте, при нивелировании трасс значительного протяжения. Техническими нивелирами типов Н10 и 2Н10КЛ нивелирует площади и трассы, разбивают сооружения по высоте и ежедневно контролируют строительные работы.

Нивелир Н3 (рис.) относится к точным нивелирам, предназначен для нивелирования III и IV классов, а также для инженер­но-геодезических работ при изысканиях и в строительстве.

Нивелир крепят к штативу с помощью станового винта и пружинящей пластины. В отвесное положение ось вращения нивелира устанавливают по круглому уровню 3 с помощью подъемных винтов 1, винтовая нарезка которых входит в гнезда подставки (трегера) 7. Для приближенного наведения трубы на рейку служит мушка над объективом зрительной трубы нивелира, для точного  наводящий винт 6, который работает, когда труба зафиксирована закрепительным винтом 8. Винт кремальеры 4 служит для фокусировки трубы, а резкость изображения сетки нитей достигается вращением диоптрийного кольца окуляра 10. Перед каждым отсчетом по рейке визирную ось нивелира устанавливают в горизонтальное положение элевационным винтом 2.

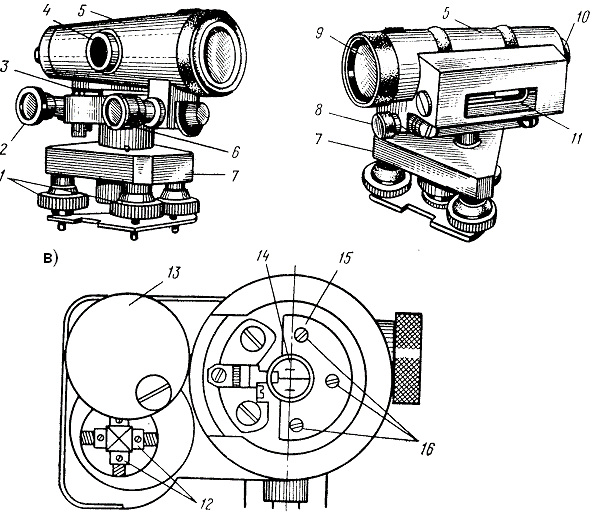

Р исунок 3. Точный нивелир Н3: а – вид со стороны круглого уровня; б – вид со стороны цилиндрического уровня; в – вид со стороны окуляра зрительной трубы без предохранительного колпачка: 1 – подъемные винты; 2 – элевационный винт; 3 – круглый уровень; 4 – кремальера; 5 – корпус зрительной трубы; 6 – наводящий винт; 7 – трегер; 8 – зак­ре­пительный винт; 9 – объектив; 10 – окуляр с диоптрийным кольцом; 11 – контактный ци­линдрический уровень; 12 – юстировочные винты цилиндрического уровня; 13 – крышка; 14 – сетка нитей; 15 – метал­лическая пластина; 16 – крепежные винты сетки нитей

1.4.3. Современный рынок нивелиров.

В современных геодезических работах используются не только оптические, но и электронные и лазерные нивелиры. Цифровые технологии позволяют значительно расширить возможности нивелиров и области их применения. Электронные нивелиры являются многофункциональными геодезическими приборами с электронным запоминающим устройством и встроенным программным обеспечением для обработки полученных измерений. В электронных нивелирах отсчет производится автоматически по специальной штрих-кодовой рейке, штрихи различаются по всей ее длине, при этом производится многократное снятие отсчета, что значительно повышает надежность результата. Достаточно выполнить наведение на рейку, сфокусировать изображение и произвести взятие отчета нажатием клавиши. Прибор выполнит измерение и отобразит на экране полученное значение и расстояние до рейки. Применение электронных нивелиров позволяет исключить личные ошибки исполнителя и ускорить процесс измерений.

Совершенно другой подход выполнен в ротационных лазерных нивелирах. В отличие от оптических и электронных, они не требуют от пользователя каких-либо навыков, значительно облегчают работу специалистов разного рода, в особенности строителей. Установленный внутри лазер генерирует луч определенной длины, который вращаясь, проецируется в воздухе или на любой плоскости. Прибор самостоятельно выравниваются относительно горизонта, позволяя получить максимально точные показания.
