Методические указания и индивидуальное задание для выполнение практической работы №4 по теме «план и карта».
Цель данной работы – изучить и запомнить наиболее часто встречающиеся условные знаки для топографических карт и планов масштабов 1: 500, 1: 1000, научиться использовать при вычерчивании топографических планов, построить и освоить поперечный масштаб.
Указания к выполнению.
Получить практикум с приложением «Избранные условные знаки для топографических планов масштабов 1: 500, 1: 1000.»

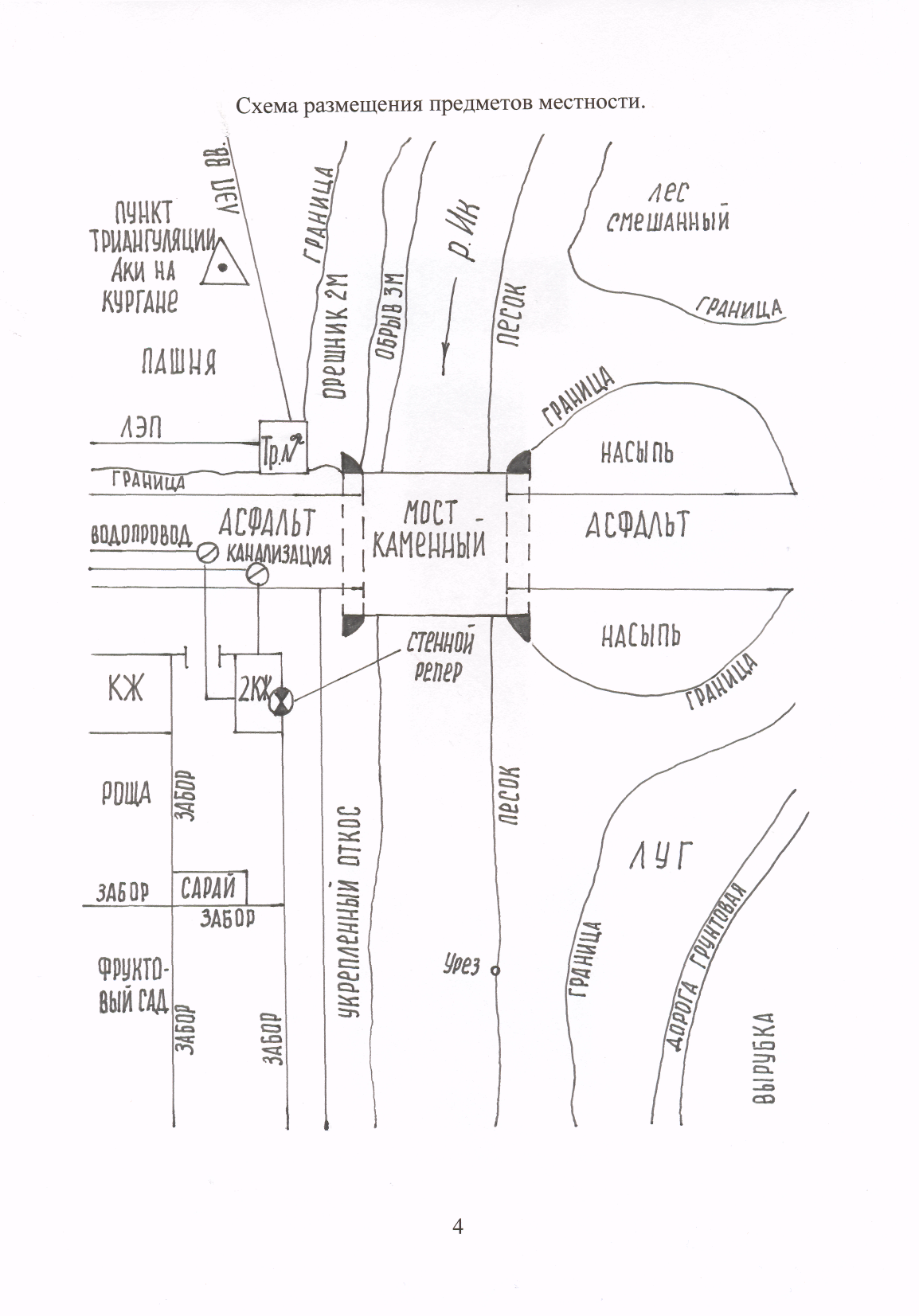

Изучить схематический план местности со словесными пояснениями ситуаций (рис.1).
Изучить «Избранные условные знаки для топографических планов масштабов 1: 500, 1: 1000», выбрать соответствующие условные знаки для изображения различных элементов ситуации и рельефа в масштабе 1: 500, названия которых приведены на схематическом плане местности.
Перенести контуры участка местности (размером 100х100 м) на чертежный лист бумаги А3 формата в М 1: 500. При помощи условных знаков изобразить в карандаше ситуацию и рельеф участка местности. Горизонтали провести условно, при этом нужно иметь в виду, что пункт государственной геодезической сети «Аки» расположен на бугре. Далее, направление реки Меши на плане – с севера на юг. Поэтому горизонтали подходят к реке с юго – запада и юго – востока, образуя долину реки.
После этого выполнить бледно – синей краской, отмывку участка реки на плане. Для выполнения отмывки развести каплю акварельной синей краски в 50 г. воды, затем кистью нанести получившийся слабый раствор краски на план. Излишки краски снимать отжатой кистью.
Затем необходимо обвести условные знаки на плане тушью и красками различных цветов согласно «Избранным условным знакам». Размеры знаков и толщина линий, их изображающих, также приводятся в «Избранных условных знаках»; при отсутствии указаний о толщине линий изображать их толщиной 0.1 мм.
Вычертить рамку плана участка местности. Толщина внешней рамки
2 мм, внутренней – 0.1 мм.
Ниже плана построить в туши поперечный масштаб с основанием 2 см и подписать его для масштабов 1: 500 и 1:1000 и 1: 2000. Пользуясь поперечным масштабом, отложить на нем линию в метрах для каждого из трех масштабов. Длина линии определяется по формуле:
L=/,
где - номер группы в метрах;
- порядковый номер студента по журналу преподавателя.
Пример:
группа 03-102, N=24; L=102/3+24=58.0 м.
Вопросы для самоконтроля.
Что называется планом и картой? Чем они различаются?
Что такое условный знак?
Какие условные знаки называются контурными, а какие внемасштабными?
Как на планах и картах изображается рельеф?
Запомнить и знать, как изображаются на планах все элементы ситуации и рельефа в «Избранных условных знаках»?
Перечислить основные свойства горизонталей.
Как на планах и картах различаются выпуклые и вогнутые формы рельефа?
Что такое высота сечения и заложение горизонталей?
Что называется масштабом плана или карты?
Как пользоваться линейным масштабом?
Как строится поперечный масштаб?
Что называется предельной точностью масштаба?
