4.4 Побудова графіка виконання робіт із зведення стін та перекриття
типового поверху
На підставі раніше виконаних підрахунків обсягів робіт, обраного методу виконання процесу зведення стін (перекриття) і керуючись нормами [3,4] розробляють графік виконання робіт із зведення стін (перекриття) типового поверху за формою табл. 2.5.
5 Розрахунок необхідних матеріально-технічних ресурсів
Виходячи з основних видів робіт, а також витрат матеріалів на одиницю робіт визначають необхідну кількість у конструкціях, матеріалах і напівфабрикатах і зводять у табл. 5.1. Необхідну кількість машин, інструментів і пристроїв обирають згідно з раніше виконаними розрахунками, і також зводять у табл. 5.2.
Табл.5.1 і 5.2 виносять на креслення і розташовують у правому верхньому кутку над штампом.
Таблиця 5.1 – Відомість потреби у конструкціях, матеріалах та
напівфабрикатів
Назва |
Марка |
Кількість |
1 |
2 |
3 |
Таблиця 5.2 – Відомість потреби в машинах, інструментах та пристроях
Назва |
Марка |
Кількість |
Технічна характеристика |
1 |
2 |
3 |
4 |
6 Безпека виконання земляних та бетонних робіт
У текстовій частині пояснювальної записки і на кресленні наводять конкретні рішення щодо дотримання безпечних умов праці при виконанні процесів, а саме:
прив’язку баштових і самохідних кранів на бровці котловану здійснюють з урахуванням глибини котловану, характеристики і стану ґрунтів;
правил безпечної експлуатації машин і їх установлення на робочих місцях;
правил безпечної експлуатації пристроїв, захватних засобів, механізованого інструменту, періодичність огляду;
схем з визначенням огородження небезпечних зон, попереджуючих написів і знаків, способів освітлення робочих місць;
призначають способи стропування вантажів, міcця для складування арматурних виробів і опалубки;
засобів захисту працюючих і правил безпечної роботи при виконанні робочих процесів.
7 Техніко-економічні показники проекту
Для загальної оцінки ефективності прийнятих рішень в курсовому проекті визначають такі техніко-економічні показники:
- загальна тривалість робіт Т, дн;
- витрати праці на весь обсяг (∑Q), людино-дні.;
- витрати праці на прийняту одиницю виміру (q), людино-дні/м3;
Для техніко-економічного оцінювання в обсяг робіт включають тільки бетонні роботи (влаштування фундаменту, зведення стін і перекриття підземного поверху, а також зведення стін і перекриття наземних поверхів (у м3).
Загальну тривалість робіт в курсовому проекті визначають як суму, що складається з тривалості розробки котловану, зведення фундаменту, конструкцій підземного поверху і наземних поверхів. Для встановлення тривалості робіт Т використовують дані табл. 2.4, 3.5 і 3.6. Для визначення зведення наземних стін і перекриттів знаходять добуток тривалості типового поверху на їх загальну кількість:
Т = Т ф + (Тпов + Тпер) · N + Тпідз. пов , (7.1)
де Т ф – тривалість зведення фундаменту, м;
Т пов – тривалість зведення поверху, м;
Тпер – тривалість зведення перекриття, м;
N – кількість поверхів;
Тпідз. пов – тривалість зведення підземного поверху, м.
Тривалість зведення підземного поверху можна умовно вважати рівною тривалості зведення типового поверху.
Питому трудомісткість розраховують за формулою
q
=
,
(7.2)
де ∑Q – загальні витрати праці, людино-зм.;
V – обсяг робіт(залізобетону в ділі), м3.
До обсягу робіт входить об’єм бетону у фундаменті, стінах і перекритті підземного і наземних поверхів.
Загальні витрати праці ∑Q визначаються за табл. 2.4 , 3.5 і 3.6 (колонка 8) з урахуванням заданої кількості поверхів:
- виробіток (В) на одного робітника за зміну у фізичному вираженні, м3/людино-дні;
В=
.
Додаток А

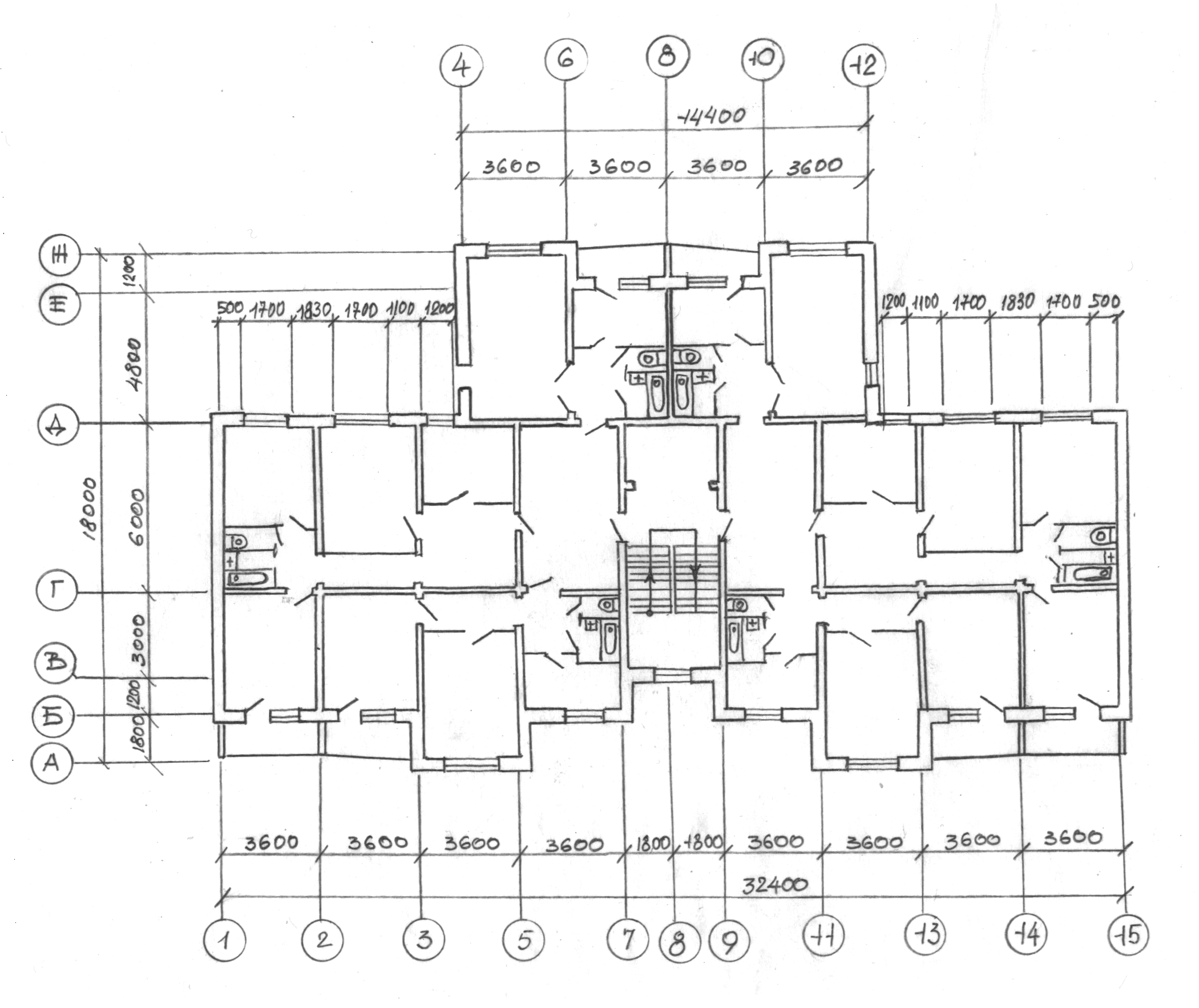

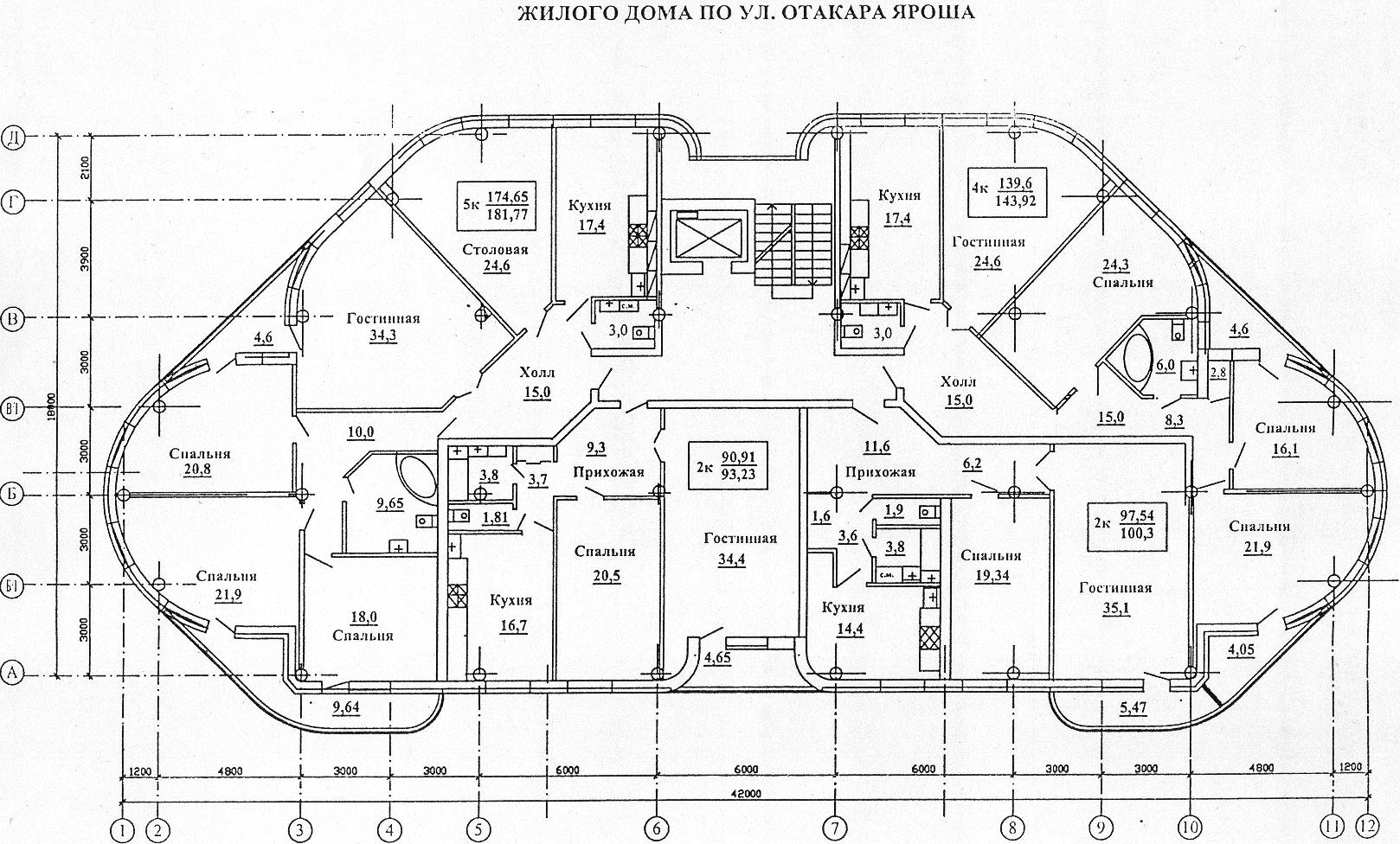

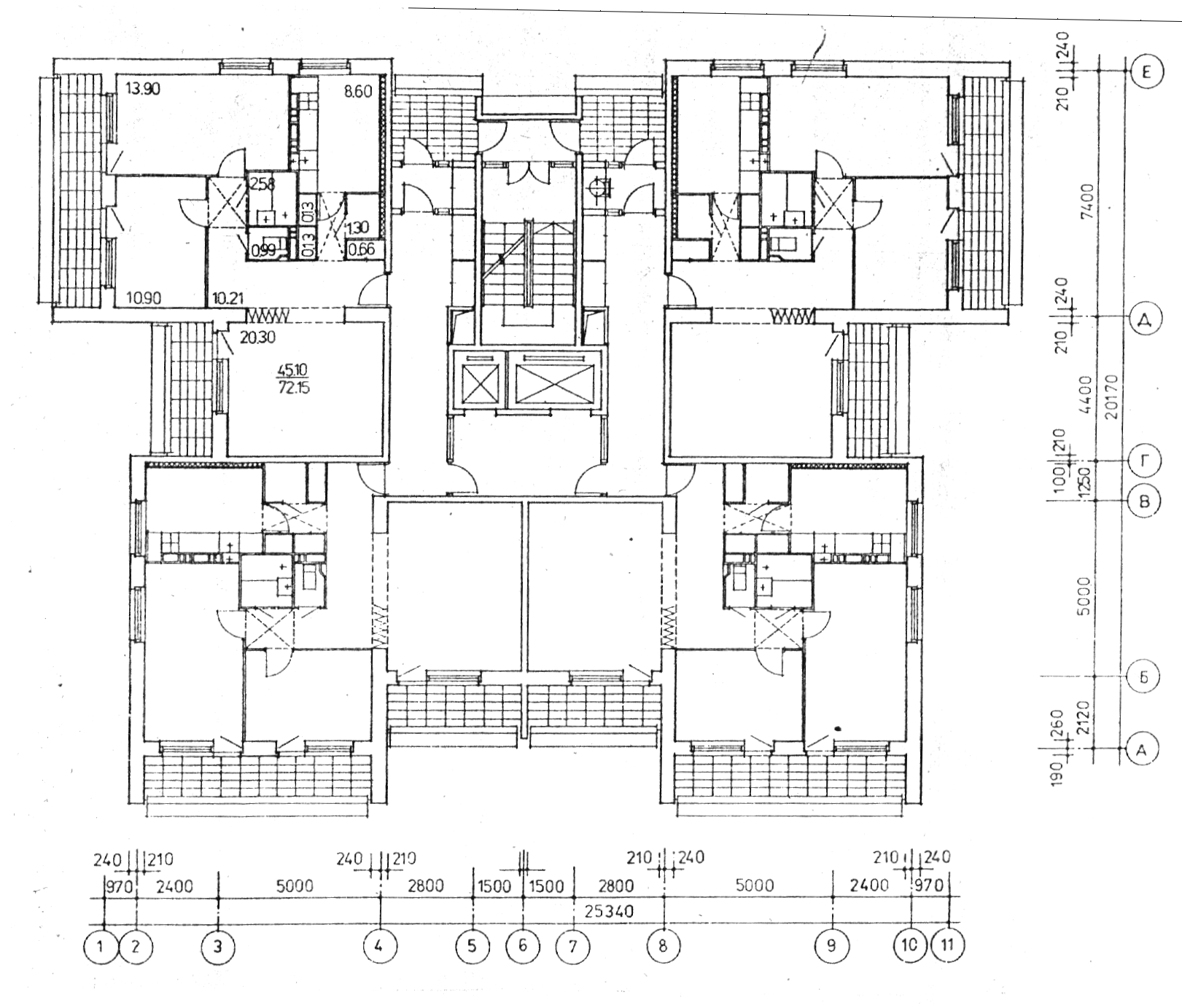

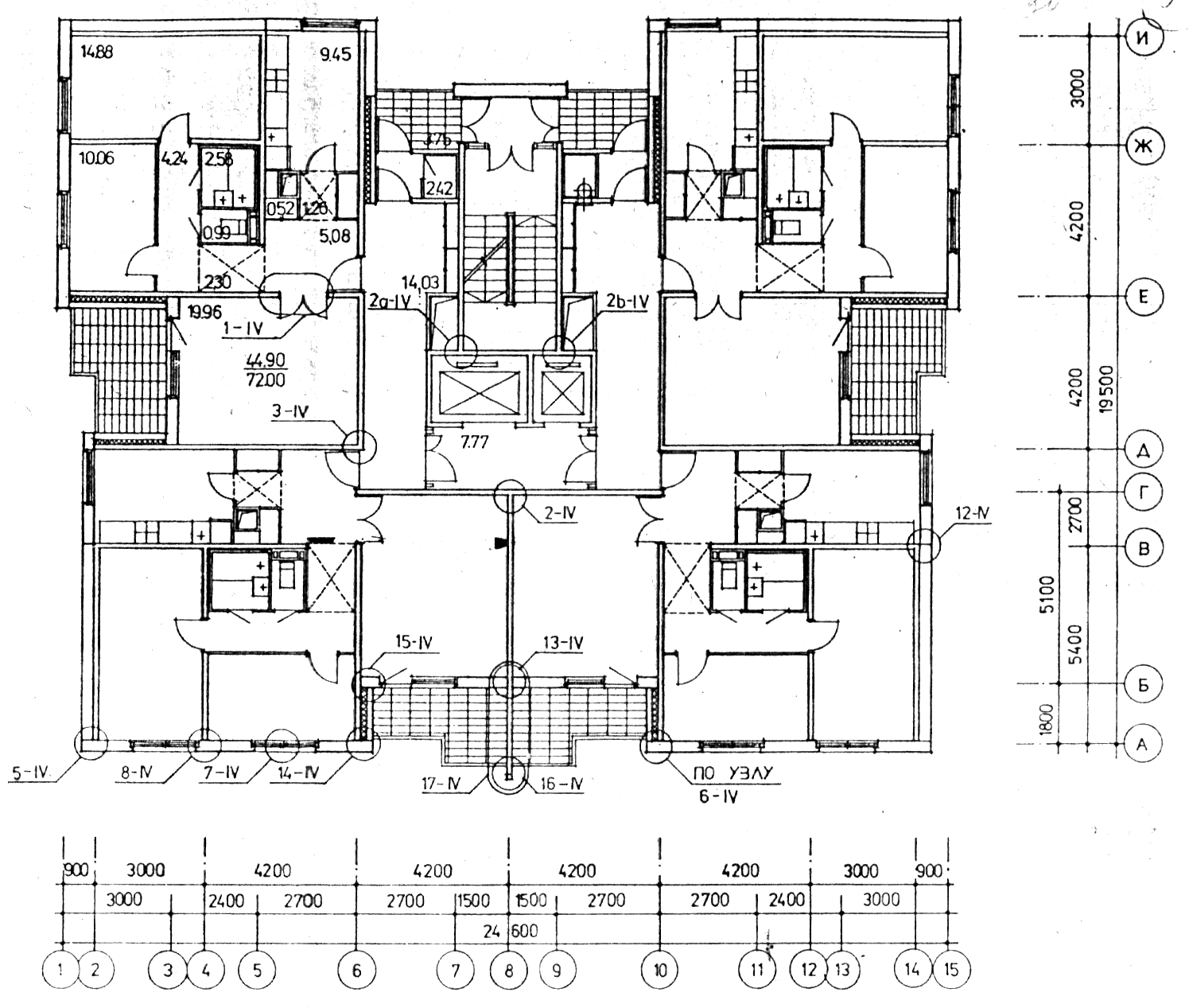

Таблиця А.1 – Вихідні дані для проектування
№ варіанта |
№ схеми |
Основа |
Глибина закладання фундаменту, м |
Габаритні розміри фундаментів, м |
Відвал, км |
Кількість поверхів |
Висота поверху, м |
Товщина стін підвалу, мм |
Висота підвального поверху, м |
Товщина внутр. монол. стін, мм |
Товщина монол. перекр., мм |
Витрати арм. на фундам., кг/м3 |
Витрати арм. на стіни, кг/м2 |
Витрати арм. на перекр., кг/м2 |
Вид опалубки |
|
ростверк
( |
фунд. плита (товщ.) |
|||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
1 |
Ι |
Прир. |
-1,9 |
- |
0,7 |
10 |
15 |
2,7 |
400 |
2,5 |
200 |
200 |
60 |
2,0 |
3,0 |
щит. |
2 |
ΙΙ |
Прир. |
-2,0 |
- |
0,6 |
7 |
12 |
2,8 |
400 |
2,6 |
200 |
180 |
60 |
2,0 |
3,0 |
щит. |
3 |
ΙV |
Прир. |
-2,0 |
- |
0,5 |
9 |
12 |
2,8 |
400 |
2,6 |
200 |
180 |
60 |
2,0 |
3,0 |
щит. |
4 |
Ι |
Пал. |
-1,9 |
0,6/1,2 |
- |
9 |
12 |
2,8 |
400 |
2,7 |
200 |
200 |
45 |
2,1 |
3,0 |
щит. |
5 |
ΙΙ |
Пал. |
-1,9 |
0,6/1,1 |
- |
8 |
12 |
2,9 |
450 |
2,7 |
200 |
200 |
40 |
2,1 |
3,0 |
щит. |
6 |
ΙV |
Пал. |
-1,9 |
0,6/1,1 |
- |
10 |
12 |
2,9 |
450 |
2,7 |
200 |
200 |
40 |
2,1 |
3,0 |
щит. |
7 |
Ι |
Прир. |
-1,8 |
- |
0,8 |
11 |
17 |
2,9 |
450 |
3,0 |
220 |
220 |
60 |
2,2 |
3,1 |
щит. |
8 |
ΙΙ |
Прир. |
-1,9 |
- |
0,7 |
10 |
14 |
2,7 |
450 |
2,6 |
200 |
200 |
60 |
2,0 |
3,0 |
щит. |
9 |
ΙV |
Прир. |
-1,9 |
- |
0,6 |
11 |
14 |
2,7 |
500 |
2,6 |
200 |
200 |
60 |
2,0 |
3,0 |
щит. |
10 |
Ι |
Пал. |
-1,8 |
0,6/1,1 |
- |
10 |
14 |
3,0 |
500 |
2,9 |
200 |
200 |
40 |
2,1 |
3,1 |
щит. |
11 |
ΙΙ |
Пал. |
-1,8 |
0,6/1,2 |
- |
9 |
14 |
3,0 |
500 |
2,8 |
200 |
200 |
40 |
2,1 |
3,1 |
щит. |
12 |
ΙV |
Пал. |
-1,8 |
0,6/1,2 |
- |
5 |
14 |
3,0 |
500 |
2,8 |
220 |
200 |
40 |
2,1 |
3,1 |
щит. |
13 |
Ι |
Прир. |
-1,9 |
- |
0,9 |
7 |
19 |
2,7 |
400 |
2,6 |
220 |
220 |
60 |
2,2 |
3,3 |
щит. |
14 |
ΙΙ |
Прир. |
-2,0 |
- |
0,8 |
10 |
15 |
2,9 |
400 |
2,8 |
200 |
200 |
60 |
2,1 |
3,1 |
щит. |
15 |
ΙV |
Прир. |
-2,0 |
- |
0,7 |
6 |
15 |
2,9 |
400 |
2,8 |
200 |
200 |
60 |
2,1 |
3,1 |
щит. |
16 |
Ι |
Пал. |
-1,8 |
0,6/1,2 |
- |
8 |
16 |
3,3 |
400 |
3,1 |
220 |
200 |
45 |
2,1 |
3,1 |
щит. |
17 |
ΙΙ |
Прир. |
-2,5 |
- |
0,9 |
6 |
17 |
3,0 |
450 |
3,2 |
220 |
200 |
65 |
2,2 |
3,2 |
щит. |
Продовження таблиці А.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
ΙV |
Пал. |
-1,7 |
0,6/1,2 |
- |
7 |
15 |
2,8 |
450 |
2,7 |
200 |
200 |
40 |
2,0 |
3,0 |
щит. |
19 |
Ι |
Прир. |
-2,3 |
- |
1,2 |
9 |
25 |
2,8 |
400 |
3,2 |
250 |
180 |
65 |
2,0 |
3,0 |
щит. |
20 |
ΙΙ |
Пал. |
-1,7 |
0,6/1,2 |
- |
11 |
15 |
2,8 |
450 |
2,7 |
200 |
200 |
40 |
2,0 |
3,0 |
щит. |
21 |
ΙV |
Прир. |
-2,2 |
- |
0,8 |
8 |
16 |
2,9 |
450 |
2,9 |
200 |
200 |
60 |
2,1 |
3,1 |
щит. |
22 |
ΙΙ |
Прир. |
-2,2 |
- |
0,8 |
12 |
16 |
2,9 |
500 |
2,9 |
200 |
200 |
60 |
2,1 |
3,1 |
щит. |
23 |
ΙV |
Пал. |
-2,3 |
0,6/1,2 |
- |
9 |
16 |
2,9 |
500 |
3,0 |
220 |
200 |
45 |
2,1 |
3,2 |
щит. |
24 |
Ι |
Пал. |
-2,3 |
0,6/1,2 |
- |
5 |
16 |
2,9 |
500 |
3,0 |
220 |
200 |
45 |
2,1 |
3,2 |
щит. |
25 |
ΙV |
Прир. |
-2,5 |
- |
0,9 |
10 |
17 |
3,0 |
500 |
3,2 |
220 |
200 |
65 |
2,2 |
3,2 |
щит. |
26 |
ΙΙ |
Прир. |
-2,7 |
- |
0,9 |
6 |
19 |
2,9 |
400 |
3,5 |
220 |
200 |
65 |
2,2 |
3,2 |
щит. |
27 |
ΙV |
Прир. |
-2,7 |
|
1,0 |
11 |
19 |
2,9 |
400 |
3,5 |
220 |
200 |
65 |
2,2 |
3,2 |
щит. |
28 |
ΙΙ |
Прир. |
-2,9 |
- |
1,2 |
7 |
22 |
3,0 |
400 |
3,3 |
250 |
180 |
65 |
2,2 |
3,3 |
щит. |
29 |
ΙV |
Прир. |
-2,9 |
- |
1,2 |
5 |
22 |
3,0 |
400 |
3,3 |
250 |
180 |
65 |
2,2 |
3,3 |
щит. |
30 |
ΙΙ |
Прир. |
-2,6 |
- |
1,4 |
8 |
25 |
2,9 |
400 |
3,2 |
250 |
180 |
65 |
2,2 |
3,3 |
щит. |
31 |
ΙV |
Прир. |
-2,6 |
- |
1,4 |
6 |
25 |
2,9 |
400 |
3,2 |
250 |
180 |
65 |
2,2 |
3,3 |
щит. |
32 |
ΙV |
Прир. |
-2,6 |
- |
1,4 |
8 |
25 |
2,9 |
400 |
3,0 |
250 |
200 |
60 |
2,1 |
3,2 |
тон. |
33 |
ΙV |
Прир. |
-2,8 |
- |
1,2 |
8 |
22 |
3,0 |
400 |
3,1 |
250 |
180 |
65 |
2,2 |
3,2 |
тон. |
34 |
ΙV |
Прир. |
-2,7 |
- |
0,9 |
6 |
17 |
3,0 |
450 |
3,2 |
220 |
200 |
65 |
2,2 |
3,2 |
тон. |
Таблиця А.2 – Вихідні дані для проектування за схемою ІІІ
№ варіанту |
Основа |
Глибина закладання фундаменту, м |
Фундаментна плита (товщина) |
Відвал, км |
Кільк. поверхів |
Висота поверху надземного/ підвального, м |
Товщина стін підвалу, мм |
Товщина внутр. монол. стін, мм |
Товщина монол. перекр., мм |
Перетин колон, мм |
Витрати арм. на фундамент, кг/м3 |
Витрати арм. на стіни, кг/м2 |
Витрати арм. на перекр., кг/м2 |
Витрати арм. на колони, кг/м3 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
Пал. |
-1,7 |
0,8 |
7 |
12 |
2,8/2,7 |
450 |
200 |
200 |
40х40 |
40 |
2,0 |
3,0 |
90 |
2 |
Прир. |
-2,3 |
1,0 |
9 |
15 |
2,8/2,8 |
500 |
200 |
180 |
40х40 |
65 |
2,0 |
3,0 |
90 |
3 |
Пал. |
-1,7 |
1.0 |
11 |
15 |
2,9/2,9 |
450 |
200 |
200 |
40х40 |
40 |
2,0 |
3,0 |
100 |
4 |
Прир. |
-2,2 |
1,1 |
8 |
16 |
2,9/2,6 |
450 |
200 |
200 |
40х40 |
60 |
2,1 |
3,1 |
100 |
5 |
Прир. |
-2,2 |
1,1 |
12 |
16 |
2,9/2,7 |
500 |
200 |
200 |
D=450 |
60 |
2,1 |
3,1 |
100 |
6 |
Пал. |
-2,3 |
1,1 |
9 |
16 |
2,9/3,0 |
500 |
220 |
200 |
D=450 |
45 |
2,1 |
3,2 |
100 |
7 |
Пал. |
-2,3 |
1,1 |
5 |
17 |
2,9/3,1 |
500 |
220 |
200 |
D=450 |
45 |
2,1 |
3,2 |
100 |
8 |
Прир. |
-2,5 |
1,2 |
10 |
19 |
3,0/3,0 |
500 |
220 |
200 |
D=450 |
65 |
2,2 |
3,2 |
100 |
9 |
Прир. |
-2,7 |
1,6 |
6 |
25 |
2,9/3,2 |
550 |
220 |
200 |
D=500 |
65 |
2,2 |
3,2 |
100 |
10 |
Прир. |
-2,7 |
1,3 |
11 |
19 |
2,9/2,8 |
500 |
220 |
200 |
40х40 |
65 |
2,2 |
3,2 |
100 |
11 |
Прир. |
-2,9 |
1,4 |
7 |
22 |
3,0/2,9 |
450 |
220 |
220 |
40х40 |
65 |
2,2 |
3,3 |
100 |
12 |
Прир. |
-2,7 |
1,2 |
6 |
17 |
3,0 |
450 |
3,2 |
220 |
D=450 |
65 |
2,2 |
3,2 |
100 |
Примітка. Для ΙΙΙ схеми використовується щитова опалубка.
Рисунок А.1 - План типового поверху (схема І)
Рисунок А.2 - План типового поверху (схема ІІ)
Рисунок А.3 - План типового поверху (схема ІІІ)
Рисунок А.4 - План типового поверху (схема ІV)
Додаток Б
Таблиця Б.1 - Коефіцієнти розпушення ґрунту [3]
№ п/ч |
Назва ґрунтів |
Коефіцієнт початкового розпушення ґрунту |
Коефіцієнт залишкового розпушення ґрунту |
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. |
Глина ломова Глина м’яка жирна Глина сланцева Гравійно-галечні ґрунти Рослинний ґрунт Лес м’який Лес затверділий Мергель Опока Пісок Розбірно-скельні ґрунти Скельні ґрунти Солончак і солончак м’який Солончак затверділий Суглинок легкий та лесоподібний Суглинок важкий Супісок Торф Чорнозем та каштановий ґрунт Шлак |
1,28…1,32 1,24…1,30 1,28…1,32 1,16…1,20 1,20…1,25 1,18…1,24 1,24…1,30 1,33…1,37 1,33…1,37 1,10…1,15 1,30…1,45 1,45…1,50 1,20…1,26 1,28…1,32 1,18…1,24 1,24…1,30 1,12…1,17 1,24…1,30 1,22…1,28 1,14…1,18 |
1,06…1,09 1,04…1,07 1,06…1,09 1,05…1,08 1,03…1,04 1,03…1,06 1,04…1,07 1,11…1,15 1,11…1,15 1,02…1,05 1,15…1,20 1,20…1,30 1,03…1,06 1,05…1,09 1,03…1,06 1,05…1,08 1,03…1,05 1,08…1,10 1,05…1,07 1,08…1,10 |
Таблиця Б.2 - Найбільша допустима крутість укосів котлованів і траншей в
ґрунтах природної вологості (m) [1]
Ґрунт |
При глибині виїмки, м |
|||
до 1,5 |
до 3 |
до 5 |
||
Відношення висоти укосу до його закладення m |
||||
Насипний |
1: 0,25 |
1: 1 |
1: 1,25 |
|
Піщаний, гравійний |
1: 0,5 |
1: 1 |
1: 1 |
|
Глинистий |
Супісок |
1: 0,25 |
1: 0,67 |
1: 0,85 |
Суглинок |
1: 0 |
1 : 0,5 |
1: 0,75 |
|
Глина |
1: 0 |
1: 0,25 |
1: 0,5 |
Таблиця Б.3 - Технічні характеристики екскаваторів ОАО «ТВЭКС» (Росія)
Марка |
ЕТ-14 |
ЕТ-16 |
||||||||||
Експлуатаційна маса, кг |
14800 |
16 000 |
||||||||||
Місткість ковша, м3 |
0,65(0,50; 0,40; 0,32) |
0,65(0,50; 0,40; 0,32) |
||||||||||
Тривалість циклу, с |
16 |
16,5 |
||||||||||
Швидкість пересування, км/год |
2,4 |
2,4 |
||||||||||
Габаритні розміри, мм -довжина -ширина -висота |
8200 2750 2990 |
8200 3150 3070 |
||||||||||
Потужність двигуна, кВт (к.с.) |
105 (123) |
105 (123) |
||||||||||
Параметри копання |
||||||||||||
Рукоять, м |
1,9 |
2,2 |
2,8 |
3,4 |
1,9 |
2,2 |
2,8 |
3,4 |
||||
Радіус копання, м |
8,2 |
8,4 |
9,0 |
9,6 |
8,2 |
8,4 |
9,0 |
9,6 |
||||
Радіус копання на рівні стоянки, м |
8,00 |
8,28 |
8,86 |
9,49 |
7,90 |
8,2 |
8,76 |
9,3 |
||||
Кінематична глибина копання, м |
5,2 |
5,5 |
6,1 |
6,7 |
5,1 |
5,4 |
6,0 |
6,6 |
||||
Висота розвантаження, м |
5,42 |
5,57 |
5,88 |
6,18 |
5,52 |
5,7 |
6,05 |
6,35 |
||||
Кут повороту ковша, град. |
173 |
173 |
||||||||||
Максимальна місткість (по SAE), м3 |
0,65 |
0,50 |
0,40 |
0,32 |
0,65 |
0,50 |
0,40 |
0,32 |
||||
Марка |
ЕТ-18 |
ЕТ-25 |
||||||||||
Експлуатаційна маса, кг |
14800 |
16 000 |
||||||||||
Місткість ковша, м3 |
1,0(0,65; 0,77) |
0,65(0,50; 0,40; 0,32) |
||||||||||
Тривалість циклу, с |
18,5 |
16,5 |
||||||||||
Швидкість пересування, км/год |
2,4 |
2,4 |
||||||||||
Габаритні розміри, мм -довжина -ширина -висота |
9400 2700 3180 |
8200 3150 3070 |
||||||||||
Потужність двигуна, кВт (к.с.) |
105 (123) |
132 |
||||||||||
Параметри копання |
||||||||||||
Рукоять, м |
2,2 |
2,8 |
3,4 |
2,4 |
3,4 |
|||||||
Радіус копання, м |
9,1 |
9,8 |
10,3 |
9,8 |
10,78 |
|||||||
Радіус копання на рівні стоянки, м |
8,9 |
9,6 |
10,1 |
9,64 |
10,5 |
|||||||
Кінематична глибина копання, м |
6,0 |
6,6 |
7,2 |
6,48 |
7,38 |
|||||||
Висота розвантаження, м |
5,42 |
6,27 |
6,54 |
7,0 |
7,69 |
|||||||
Кут повороту ковша, град. |
177 |
177 |
||||||||||
Максимальна місткість (по SAE), м3 |
1,0 |
0,77 |
0,65 |
1,25 |
0,77 |
Таблиця Б.4 - Технічні характеристики екскаваторів на гусеничному ходу
(Росія)
Параметр |
ЭО-4225А-07 |
КиТ-26 |
Э 30 |
ЭО-3122 |
Експлуатаційна маса, кг |
26450 |
27000 |
29000 |
14500 |
Потужність двигуна, кВт (к.с.) |
110(150) |
132(180) |
132(180) |
57,4 |
Швидкість пересування, км/год, перша/друга |
1,8/3,6 |
2,1/4,2 |
3,67 |
3,0 |
місткість ковша (по ІSО), м3 |
1,25 |
1,25 |
1,25 |
0,63 |
Продуктивність, м3/год |
237 |
280 |
|
|
Радіус копання на рівні стоянки, м |
9,3 |
10,1 |
9,06 |
|
Висота розвантаження, м |
5,1 |
6,5 |
5,9 |
4,8 |
Глибина копання, м |
6,0 |
6,5 |
6,25 |
5,2 |
Габаритні розміри, мм -довжина -ширина -висота |
10200 3000 3300 |
9900 3000 3500 |
10625 3040 3085 |
|
Таблиця Б.5 - Технічні характеристики екскаваторів Атек
(зворотня лопата, Україна)
Марка |
Атек 731 |
Атек 751 |
Атек 761 |
|||||
Двигун |
Д-245 |
Д-245 |
СМД-17Н |
|||||
Експлуатаційна потужність, кВт |
73,6 |
73,6 |
73,6 |
|||||
Місткість ковша, м3 |
0,4 |
0,5 |
0,63 |
0,8 |
0,63 |
0,75 |
1,15 |
1,3 |
Глибина копання, м |
6,05 |
5,55 |
5,15 |
4,85 |
5,8 |
6,5 |
6,05 |
5,0 |
Радіус копання, м |
8,63 |
8,16 |
7,8 |
7,48 |
|
9,45 |
9,05 |
7,75 |
Висота розвантаження, м |
6,34 |
6,05 |
5,8 |
5,6 |
|
5,2 |
4,95 |
4,1 |
Тривалість робочого циклу, с |
18 |
19,5 |
|
|||||
Питомі витрати палива, г/м3 |
223,8 |
83 |
|
|||||
Швидкість пересування, км/год |
3,2 |
2,7 |
|
|||||
Експлуатаційна маса, кг |
13000 |
17500 |
19400 |
Таблиця Б.6 - Технічні характеристики екскаваторів на гусеничному ходу
(Україна)
Марка |
ЭО-4112А-1 ДонЭкс |
|||
Тип |
пряма лопата |
зворотня лопата |
грейфер |
драглайн |
Максимальний обсяг ковша, м3 |
0,75 |
0,8 |
0,65 |
1,0 |
Довжина стріли, м |
|
10 |
10 |
10/13,7/15 |
Максимальна висота копания, м |
7,9 |
|
|
|
Максимальна глибина копания, м |
|
7,3 |
6 |
11,0 |
Максимальний радиус копання, м |
7,9 |
|
8 |
15,3 |
Максимальна висота розвантаження, м |
5,6 |
6,3 |
7,6 |
6,3 |
Максимальна радіус розвантаження, м |
7,2 |
|
|
|
Експлуатаційнна маса, кг |
24000 |
24500 |
23400 |
24500 |
Експлуатаційна потужність, кВт |
66 |
|||
Тривалість робочого циклу, с |
15 |
19,5 |
23,5 |
19,5 |
Таблиця Б.7 - Технічні характеристики легких бульдозерів [6]
Показники |
ДЗ - 42 |
ДЗ - 101 |
ДЗ - 104 |
ДЗ - 130 |
Базовий трактор Відвал: керування тип розміри, мм довжина висота Обсяг ґрунту, який переміщує відвал, м3 Габаритні розміри бульдозера, мм: довжина ширина висота Маса, кг: бульдозера бульдозерного обладнання |
ДТ - 75 - С2
гідравлічне неповоротний
2520
800 та 950
1,5
4650 2560 2333
6925
1020 |
Т - 4АП1
гідравлічне неповоротний
2600 950
1,7
4630 2860 2535
9645
1440 |
Т – 4АП1
гідравлічне поворотний
2600 990
1,7
4900 3280 2510
10330
1440 |
Т – 90
гідравлічне неповоротний
2560 940
1,73
4825 2560 2850
8110
1440 |
Примітка. Розміри відвала із козирком
Таблиця Б.8 - Технічні характеристики самоскидів МАЗ
Марка |
555102-220 555102-223 |
555035-420
|
651705-281 |
55516А5-380 |
Вантажопідйомність, кг |
10000 |
11000 |
19000 |
20000 |
Обсяг платформи, м3 |
5,4 8,2 |
6,9 8,4 |
10,5 |
10,5; 12,5; 15,4 |
Потужність двигуна, кВт (к.с.) |
169(230) |
158(215) |
243(330) |
243(330) |
Макс. швидкість, км/год |
91 85 |
85 |
85 |
92 |
Таблиця Б.9 - Технічні характеристики самоскидів КРАЗ
Марка |
6510 |
3255Б |
45283-20 |
65032 |
65055 |
65034 |
7133С4 |
Вантажопідйомність, кг |
13500 |
14500 |
1600 |
17000 |
18000 |
20000 |
22000 |
Обсяг платформи, м3 |
8 |
11 |
15,4 |
10,5 |
12 |
12 |
20 |
Макс. швидкість, км/год |
80 |
|
|
72 |
80 |
72 |
90 |
Потужність двигуна, кВт (к.с.) |
176 (240) |
|
|
243 (330) |
243 (330) |
243 (330) |
243 (330) |
Час підйому навантаженої платформи, с |
19 |
|
|
|
|
|
|
Час опускання платформи, с |
30 |
|
|
|
|
|
|
Таблиця Б.10 - Технічні характеристики самоскидів КАМАЗ
Марка |
43255-011 |
53605 |
45281-10 |
45143 |
65111 |
65115 |
6540 |
Вантажопідйомність, кг |
7000 |
7500 |
9100 |
10000 |
14000 |
15000 |
18500 |
Обсяг платформи, м3 |
6,3 |
6,5 |
12 |
7,8 |
8,2 |
11 |
11 |
Час розвантаження платформи, с |
|
|
19 |
19 |
|
|
|
Час опускання платформи, с |
|
|
18 |
18 |
|
|
|
Макс. швидкість, км/год |
|
80 |
|
80 |
80 |
80 |
85 |
Потужність двигуна, к.с. |
240 |
260 |
|
240 |
245 |
260 |
245 |
Таблиця Б.11 - Характеристика параметрів автосамоскидів для
транспортування ґрунту
Основні параметри |
Вантажопідйомність, т |
|||||||
2,25 |
3,5 |
4,5 |
5 |
7 |
10 |
25 |
40 |
|
Рекомендована ємність ковша
екскаватора q,
м Час, витрачений на маневрування при навантаженні Т , хв. Тривалість розвантаження з маневруванням Т , хв. |
0,15 – 0,25
1
0,9 |
0,25 – 0,35
1
1,2 |
0,35 – 0,65
1
1,2 |
0,5 – 0,65
1,33
1,9 |
0,65 – 1,25
1,33
1,9 |
1,25 – 2
2
1,9 |
2 – 3
2
2 |
3 – 4
–
– |
Таблиця Б.12 - Тривалість розвантаження (Т ), допоміжних операцій
(Т , Т ) та перерв ( Т ) протягом рейсу
автосамоскида, хв.
Вантажо – підйомність (марка) автосамо-скида, т
|
Тривалість розвантаження автосамоскида, (Т ) |
Установлення автосамоскида |
Перерви протягом рейсу ( Т ) |
||
під на –вантаження (Т ) |
під роз –вантаження (Т ) |
на очікування авто – самоскиду біля екскаватора |
на пропускання зустрічного авто –самоскида |
||
3,5
4,5 – 5
7; 10
25 |
0,6
1,0
0,83
1,3 |
0,4
0,3
0,3
0,5 |
0,6
0,6
0,6
1,0 |
0,2
0,25
0,25
0,4 |
1,0
1,0
1,0
1,0 |
Таблиця Б.13 - Тривалість навантаження автосамоскида (Т )
екскаваторами пряма лопата
Група ґрунту |
Стан ґрунту |
Вага ґрунту, т |
||||||||
мінімальна |
середня |
максимальна |
||||||||
Маса 1 м3 ґрунту у щільному стані |
Кількість ковшів на 1автосамоскид |
Тн, хв. |
Маса 1 м3 ґрунту у щільному стані |
Кількість ковшів на 1автосамоскид |
Тн, хв. |
Маса 1 м3 ґрунту у щільному стані |
Кількість ковшів на 1автосамоскид |
Тн, хв. |
||
Автосамоскиди вантажопідйомністю 5 т, місткість ковша 0,5 м3 Ι середньої 1,2 10 2,18 1,5 7 1,52 1,8 6 1,3 вологості ΙΙ –″– 1,2 10 2,32 1,6 7 1,63 1,95 6 1,4 ΙΙΙ –″– 1,5 7 1,84 1,7 6 1,58 1,95 6 1,58 ΙV –″– 1,55 8 2,42 1,8 7 2,12 2,1 6 1,82 Автосамоскиди вантажопідйомністю 5 т, місткість ковша 0,75 м3 Ι середньої 1,2 6 1,54 1,5 5 1,28 1,8 4 1,03 вологості ΙΙ –″– 1,2 6 1,74 1,6 5 1,45 1,95 4 1,16 ΙΙΙ –″– 1,5 5 1,73 1,7 4 1,39 1,95 4 1,39 ΙV –″– 1,5 5 1,89 1,8 5 1,89 2,1 4 1,52 Автосамоскиди вантажопідйомністю 10 т, місткість ковша 0,5 м3 Ι середньої 1,2 20 4,35 1,5 15 3,26 1,8 12 2,61 вологості ΙΙ –″– 1,2 20 4,65 1,6 14 3,26 1,95 11 2,56 ΙΙΙ –″– 1,5 14 3,7 1,7 13 3,42 1,95 11 2,9 ΙV –″– 1,55 16 4,85 1,8 14 4,24 2,1 12 3,64 Автосамоскиди вантажопідйомністю 10 т, місткість ковша 0,75 м3 Ι середньої 1,2 12 3,08 1,5 10 2,56 1,8 8 2,05 вологості ΙΙ –″– 1,2 12 3,5 1,6 9 2,62 1,95 7 2,04 ΙΙΙ –″– 1,5 10 3,47 1,7 9 3,12 1,95 7 3,43 Автосамоскиди вантажопідйомністю 10 т, місткість ковша 1 м3 Ι середньої 1,2 9 2,2 1,5 7 1,71 1,8 6 1,46 вологості ΙΙ –″– 1,2 9 2,5 1,6 7 1,95 1,95 6 1,67 ΙΙΙ –″– 1,5 7 2,34 1,7 6 2 1,95 6 2 ΙV –″– 1,55 8 3,1 1,8 7 2,7 2,1 6 2,3 |
Таблиця Б.14 - Тривалість навантаження автосамоскида (Т )
екскаваторами драглайн
Група ґрунту |
Стан ґрунту |
Вага ґрунту, т |
||||||||
мінімальна |
середня |
максимальна |
||||||||
Маса 1 м3 ґрунту у щільному стані |
Кількість ковшів на 1автосамоскид |
Тн, хв. |
Маса 1 м3 ґрунту у щільному стані |
Кількість ковшів на 1автосамоскид |
Тн, хв. |
Маса 1 м3 ґрунту у щільному стані |
Кількість ковшів на 1автосамоскид |
Тн, хв. |
||
Автосамоскиди вантажопідйомністю 3,5 т, місткість ковша 0,5 м3 Ι середньої 1,2 7 2,08 1,5 6 1,76 1,8 5 1,47 вологості ΙΙ –″– 1,2 7 2,34 1,6 6 2 1,95 5 1,67 ΙΙΙ –″– 1,5 5 1,92 1,7 5 1,92 1,95 4 1,54 ΙV –″– 1,55 6 2,4 1,8 5 2 2,1 4 1,6 Автосамоскиди вантажопідйомністю 5 т, місткість ковша 0,5 м3 Ι середньої 1,2 10 2,94 1,5 8 2,86 1,8 7 2,06 вологості ΙΙ –″– 1,2 10 3,34 1,6 8 2,66 1,95 6 2 ΙΙΙ –″– 1,5 8 3,08 1,7 7 2,7 1,95 6 2,3 ΙV –″– 1,5 9 3,6 1,8 8 3,2 2,1 6 2,4 Автосамоскиди вантажопідйомністю 10 т, місткість ковша 1 м3 Ι середньої 1,2 10 3,34 1,5 8 2,66 1,8 7 2,34 вологості ΙΙ –″– 1,2 10 3,85 1,6 8 3,08 1,95 6 2,31 ΙΙΙ –″– 1,5 8 3,34 1,7 7 2,92 1,95 6 2,5 ΙV –″– 1,55 9 3,9 1,8 7 3,04 2,1 6 2,6
|
Таблиця Б.15 - Розрахункова тривалість пробігу (Т ) автосамоскида
від місця завантаження до місця розвантаження і назад
Дальність транспортування, км |
Вантажопідйомність автосамоскида, т |
|||||||
3,5 |
4,5...5 |
7...10 |
||||||
Швидкість, км/год |
Тривалість пробігу в обидва кінці, Т , хв. |
Швидкість, км/год |
Тривалість пробігу в обидва кінці, Т , хв. |
Швидкість, км/год |
Тривалість пробігу в обидва кінці, Т , хв. |
|||
0,5 0,6 0,7 0,8 0,9 1 1,2 1,4 1,6 1,8 2 2,5 3 3,5 4 |
12,7 13,6 14,5 15,3 16,1 16,8 18,2 19,5 20,6 21,7 22,7 25 26,5 27,6 28 |
4,72 5,29 5,8 6,27 6,7 7,15 7,9 8,61 9,32 9,95 10,6 12 13,6 15,2 17,5 |
11,8 12,8 13,7 14,5 15,3 16 17,4 18,6 19,7 20,8 21,8 23,7 25 26,2 27 |
5,1 5,63 6,13 6,61 7,06 7,5 8,28 9,04 9,75 10,4 11 12,65 14,4 16 17,8 |
– – – – – 14 15,4 16,6 17,6 18,5 19,4 21 22 22,5 23 |
– – – – – 8,56 9,35 10,1 10,9 11,7 12,4 14,28 16,35 19,7 20,8 |
Таблиця Б.16 – Швидкості руху автосамоскидів, км/год
Характеристика дороги |
Вантажопідйомність автосамоскидів, т |
|||
3,5 |
6 |
10 |
25 |
|
Дорога поліпшена, щебенева і ґрунтована накатана |
24 |
21 |
19 |
17 |
Дороги грунтові не накатані |
22 |
18 |
16 |
14 |
Додаток В
Таблиця В.1 - Технічні характеристики автобетонозмішувачів
Марка |
Шасі |
Обсяг барабану, м3 |
Максимальна маса суміші, що транспортують, кг |
Висота розвантаження, м |
Габаритні розміри, мм - довжина - ширина - висота |
АБС-4ДО |
МАЗ 533702 |
4 |
6710 |
3,5 |
7500 2500 3500 |
АБС-4ДА |
МАЗ 533702 |
4 |
6180 |
3,5 |
7500 2500 3500 |
АБС-5ДО |
КАМАЗ 55111 |
5 |
12055 |
3,53 |
7500 2500 3500 |
АБС-5ДО |
КАМАЗ 55111 |
5 |
11765 |
3,53 |
7500 2500 3530 |
АБС-6ДА |
МАЗ 630303 |
6 |
11435 |
3,63 |
8400 2500 3630 |
АБС-6ДА |
КАМАЗ 53229 |
6 |
12635 |
3,72 |
7800 2500 3720 |
АБС-6ДА |
МАЗ 630305 |
6 |
11185 |
3,62 |
9450 2500 3620 |
АБС-7ДА |
МАЗ 630305 |
7 |
9120 |
3,69 |
8760 2500 3690 |
АБС-7ДА |
КАМАЗ 53229 |
7 |
12330 |
3,60 |
8605 2500 3600 |
АБС-8ДА |
КАМАЗ 6920 |
8 |
19050 |
3,69 |
8555 2500 3690 |
АБС-9ДА |
МАЗ 551605 |
9 |
18820 |
3,75 |
8555 2500 3750 |
АБС-10ДА |
КАМАЗ 65201 |
10 |
23700 |
3,665 |
9400 2500 3665 |
Примітка. ДО – привод від шасі автомобіля.
ДА – привод від автономного двигуна.
Таблиця В.2 - Стаціонарні бетонасоси фірми «ПУТЦМАЙСТЕР»
(Німеччина)
Тип насосу |
Макс. обсяг подавання, м3/год |
Макс. тиск, бар |
Макс. дальність подавання по вертикалі/ горизонталі, м |
Потужність двигуна, кВт |
Габаритні розміри (Д * Ш *В) |
Вага, кг |
BSA 1407 D |
71/47 |
71/106 |
100/250 |
115 |
5929х1580х 2309 |
4200- 4600 |
BSA 1409 D |
94 |
106 |
100/250 |
115 |
5929х1580х 2309 |
4200- 4600 |
BSA 2109H- D |
95/57 |
91/152 |
130/350 |
200 |
6586х1977х 2610 |
5900 |
BSA 2110HP- D |
102/170 |
150/220 |
180/400 |
330 |
6965х1977х 2502 |
7900 |
Примітка: D – дизельний привод, HP – підвищений робочий тиск.
Таблиця В.3 - Автобетонасоси на шасі фірми «ПУТЦМАЙСТЕР»
(Німеччина)
Тип насосу |
Макс. обсяг подавання, м3/год |
Тиск подачі, бар |
Макс. висота подачі, м |
Макс. дальність подачі, м |
Макс. глибина висота подачі, м |
Довжина кінцевої розподільн. стріли / к-ть секцій розподільн. стріли |
Діаметр бетоноводу, мм |
М20-4 |
90 |
71 |
20 |
16,4 |
9,5 |
3/3 |
125 |
М28 |
90,110, 140 або160 |
71/78/ 70/85 |
27,6 |
23,8 |
18,1 |
4/4 |
125 |
М32 |
90, 140 або160 |
71/70/ 85 |
31,9 |
28,0 |
20,8 |
4/4 |
125 |
М38 |
140 або 160 |
112/130/ 85 |
37,1 |
33,1 |
24,4 |
3/4 |
125 |
М42 |
140 або 160 |
70/85/ 85 |
41,9 |
38,0 |
29,1 |
4/4 |
125 |
М47-5 |
140 або 160 |
112/130/ 85 |
46,1 |
42,1 |
32,2 |
3/5 |
125 |
М62 |
200 |
85 |
61,6 |
57,6 |
45,8 |
6 |
125 |
Таблиця В.4 - Технічні характеристики автобетононасосів
ZOOMLION (Китай)
Марка |
ZLJ5410/1THB125-47 |
ZLJ5421/2THB125-47 |
ZLJ5394/5THB125-44 |
ZLJ5292/3THB125-37 |
Шасі |
BENZ Actros 4140/4141 |
VOLVO FM 400/JHW5420F42A6E |
VOLVO FM 400/JHW5420F42A6E |
BENZ Actros 3340/3341 |
Загальна маса, кг |
39060 |
39030 |
39030 |
28830 |
Максимальна продуктивність, м3/год |
129 |
120 |
120 |
120 |
Максимальна висота подачі, м |
47 |
47 |
44 |
36,6 |
Максимальна подача по горизонталі, м |
42,3 |
32,6 |
40 |
32,6 |
Максимальна глибина подачі, м |
33,2 |
24,9 |
32 |
24,9 |
Максимальна потужність двигуна, кВт(об/хв) |
300/1800 |
294/1400 |
294/1400 |
300/1800 |
Стандарт по викидах в атмосферу |
ЕВРО-2 або ЕВРО-3
|
ЕВРО-3 |
ЕВРО-3 |
ЕВРО-2 або ЕВРО-3
|
Таблиця В.5 - Технічні характеристики вібраторів трифазних з
безпечною напругою 42В (Росія)
Найменування |
ИВ-75 |
ИВ-113 |
ИВ-116 |
ИВ-16(1,6) |
ИВ-117 |
||
Вібронаконечник |
|||||||
Зовнішній діаметр, мм |
28 |
38 |
76 |
76 |
51 |
||
Довжина, мм |
|
415 |
430 |
430 |
410 |
||
Синхронна частота коливань, Гц |
330 |
330 |
210 |
210 |
285 |
||
Тип вібраціонного механізму |
Планетарний |
||||||
Електродвигун |
|||||||
Тип |
Трьохфазний, асинхронний з короткозамкненим ротором |
||||||
Потужність, кВт |
0,75 |
0,75 |
1,4 |
1,6 |
0,75 |
||
Номінальна напруга, В |
42 |
||||||
Номінальна частота току, Гц |
50 |
||||||
Частота оберту ротора, об/хв |
2800 |
||||||
Сила току, А |
20 |
20 |
24 |
24 |
20 |
||
Гнучкий вал |
|||||||
Модель |
|
ЭВ-260.02 |
ЭВ-260 |
||||
Напрямок оберту |
Правий |
||||||
Довжина гнучкого вала, мм |
2995 |
||||||
Припустимий радіус згину, мм |
300 |
||||||
Маса робочого комплекту, кг |
21,8 |
28,6 |
35 |
38,5 |
30,5 |
Таблиця В.6 - Технічні характеристики вібраторів однофазних з
напругою 220В (Україна)
Найменування |
ИВ-2.13 |
ИВ-2.13 |
Вібронаконечник |
||
Зовнішній діаметр, мм |
38 |
51 |
Довжина, мм |
415 |
410 |
Тип вібраціонного механізму |
Планетарний |
|
Маса, кг |
4,5 |
2,7 |
Електропривод |
||
Тип |
однофазний, асинхронний з короткозамкненим ротором |
|
Потужність, кВт |
0,75 |
|
Номінальна напруга, В |
220 |
|
Маса комплекту, кг |
25 |
|
Габаритні розміри в зборі, мм |
3750х170х290 |
|
Частота току, Гц |
50 |
|
Частота оберту ротора, об/хв |
2800 |
|
Габаритні розміри , мм |
270х190х290 |
|
Маса, кг |
9,0 |
|
Гнучкий вал |
||
Модель |
ЭВ-260 |
|
Напрямок обертів |
правий |
|
Довжина, мм |
3005 |
|
Припустимий радіус згину, мм |
300 |
|
Маса, кг |
11 |
Таблиця В.7- Технічні характеристики поворотних переносних
бункерів-баддей
Марка бнкеру |
БП-1,0 |
БП-1,6В |
Вантажопідйомність, кг Емкість, м 3 Габаритні розміри, мм: Довжина Ширина Висота Маса, кг |
2500 1.0
2900 1285 806 444 |
4000 1.6
3604 1440 1056 610 |
Таблиця В.8 - Технічні характеристики уніфікованих неповоротних
бункерів-баддей
Обсяг по завантаженню, м3 |
Крупність заповнювача не більш, мм |
Габаритні розміри: - довжина, мм - ширина, мм - висота, мм |
Висота з відкинутим жолобом, мм |
Маса не більш, кг |
Маса заповненого бункеру не більш, кг |
1 |
70 |
1675±50; 1675±50; 1852±50 |
2500±50 |
220 |
2445 |
1,5 |
70 |
1675±50; 1675±50; 2102±50 |
2674±50 |
270 |
3570 |
2 |
70 |
1675±50; 1675±50; 2356±50 |
2930±50 |
378 |
4780 |
Додаток Г
Таблиця Г.1 - Технічні характеристики баштових кранів 3-ї розмірної групи
Показник |
КБ-100.1 |
КБ-100.1А (КБ-302А) |
КБ-100.3 |
КБ-100.3А.1 |
КБ-100.3А.2 |
КБ-100.3Б |
СК-3861 вик.1/вик./2 |
КБ-308 |
КБ-308А |
КБ-308А.1 |
КБ-308А.2 |
Максимальний вантажний момент, тм |
100 |
125 |
137 |
100 |
125 |
||||||
Вантажопідйомність, т: на найбільшому вильоті максимальна |
5 |
4 |
5 |
4 |
3,2 |
4 |
5 |
||||
5 |
8 |
11 |
8 |
||||||||
Виліт, м: найбільший при максимальній вантажопідйомності найменший |
20 |
25 |
30 |
||||||||
20
|
12,5 |
15,6 |
12,5 |
15,6 |
|||||||
10 |
12,5 |
4,8 |
|||||||||
Висота підйому, м при найбільшому вильоті при наклонній стрілі при найменшому вильоті |
21 |
33 |
24 |
33 |
11/7 |
32 |
26,4 |
20,8 |
|||
- |
42 |
36,4 |
30,8 |
||||||||
33 |
48 |
39 |
48 |
26/22,5 |
- |
||||||
Глибина опускання, м |
3 |
5 |
15 |
5 |
|||||||
Задній габарит, м |
3,5 |
3,6 |
3,5 |
3,6 |
|||||||
Радіус закруглення колії, м |
7 |
8 |
|||||||||
Встановлена потужність, кВт |
34 |
40 |
41,5 |
74,9 |
45,6 |
83 |
86,6 |
||||
Маса, т: конструктивна противаги баласту загальна |
27 |
32 |
34 |
30,6 |
37 |
24/21 |
38 |
39 |
37,8 |
36,6 |
|
27,2 |
40,3 |
35,6 |
39 |
43,3 |
35,2 |
||||||
- |
25,4 |
- |
18 |
9,1 |
|||||||
54,2 |
72,3 |
95 |
91,6 |
76 |
64,3/67,3 |
88,3 |
92,2 |
82,1 |
80,9 |
Таблиця Г.2 - Технічні характеристики баштових кранів 4-ї розмірної групи
Показник |
КБ-401, -160.2 |
КБ-401, -160.2 |
КБ-403
|
КБ-404.4 вик. 1 |
КБ-405.1, -405.1А |
КБ-405.2, -405.2А |
КБМ-401П-34 |
Максимальний вантажний момент, тм |
125 |
50 |
120 |
203 |
187,5 |
162 |
100 |
Вантажопідйомність, т: на найбільшому вильоті максимальна |
5
8 |
2
3 |
3,9
8 |
5
9 |
7,5
10 |
6,3
9 |
1,5
10 |
Виліт, м: найбільший при максимальній вантажопідйомності найменший |
25 |
37 |
25 |
50 |
|||
15 |
13 |
15 |
21 |
18 |
10 |
||
13 |
5,5 |
16 |
13 |
6 |
|||
Висота підйому, м при найбільшому вильоті при наклонній стрілі при найменшому вильоті |
46,1 |
59,5 |
41 |
7,8 |
46 |
51,6 |
47,2 |
- |
54,7 |
- |
|||||
60,6 |
66,5 |
41 |
32 |
57,8 |
63,4 |
47,2 |
|
Задній габарит, м |
- |
3,8 |
4 |
4,2 |
|||
Колія х база, м |
- |
6 х 6 |
|||||
Радіус закруглення колії, м |
- |
7 |
- |
10 |
7 |
||
Встановлена потужність, кВт |
- |
58 |
122,6 |
57 |
95 |
91,2 |
|
Маса, т: конструктивна противаги баласту загальна |
48 |
49,5 |
50 |
34,5 |
(64,4) 67,2 (65,4) |
67,5 |
|
30 |
52 |
(50) 40 (50)* |
50 |
||||
- |
(-) 16 (-)* |
- |
|||||
78 |
79,5 |
80 |
86,5 |
(114,4) 117,2 (115,4)* |
117,5 |
Продовження таблиці Г.2
Показник |
КБМ-401 ХЛ |
КБ-408.04 |
КБ-408.21-01 |
КБП1-05 |
КБ-414 |
КБ-415.00 |
КБ-473.00 |
КБ-474.00 |
|
Максимальний вантажний момент, тм |
160 |
120 |
180 |
105 |
240 |
160 |
164 |
164 |
|
Вантажопідйомність, т: на найбільшому вильоті максимальна |
6 |
3 |
3,5 |
3 |
8 |
3,2 |
2 |
||
10 |
13 |
12 |
8 |
4(8)* |
|||||
Виліт, м: найбільший при максимальній вантажопідйомності найменший |
25 |
30 |
35 |
30 |
40 |
50 |
|||
16 |
12 |
18 |
26,5 |
17,5 |
13,3 |
20,5 |
33(20,5) |
||
6 |
5,5 |
4,5 |
5,8 |
14 |
5 |
3,2 |
|||
Висота підйому, м при найбільшому вильоті при наклонній стрілі при найменшому вильоті |
47,4 |
41,0 |
54 |
45 |
13 |
62 |
164 |
222 |
|
58 |
54,7 |
70,2 |
57,5 |
33 |
80,6 |
- |
|||
47,4 |
41 |
54 |
45 |
33 |
62 |
164 |
222 |
||
Задній габарит, м |
4 |
4,3 |
4,8 |
3,6 |
3,8 |
4,8 |
19 |
19,15 |
|
Колія х база, м |
6 х 6 |
7,5х7,5 |
6 х 6 |
7,5 х 7,5 |
2 х 2 |
||||
Радіус закруглення колії, м |
7 |
12 |
- |
||||||
Встановлена потужність, кВт |
99,5 |
92,6 |
99,5 |
51,1 |
62,6 |
П |
97 |
115 |
|
Маса, т: конструктивна противаги баласту загальна |
59 |
54,8 |
56,2 |
45 |
43,7 |
67,8 |
П |
183,4 |
|
50 |
30,4 |
45 |
53 |
52,5 |
48 |
-«- |
9,3 |
||
- |
10 |
- |
-«- |
- |
|||||
109 |
95,2 |
101,2 |
98 |
96,2 |
115,8 |
-«- |
192,7 |
Примітка. Для усіх моделей глибина опускання 5 м; П – за паспортними даними.
* - з використанням різних приводів.
Таблиця Г.3 - Технічні характеристики виконань кранів КБ-473 та КБ-474
Показник |
КБ-473 |
КБ-474 |
||||||||||||
00 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
00 |
01 |
02 |
03 |
|
Вантажопідйомність, т на максимальному вильоті: максимальна |
2 |
2,5 |
3,1 |
3.8 |
4,8 |
2 |
2,5 |
3,1 |
3.8 |
4,8 |
2 |
2,5 |
3,1 |
3.8 |
8 |
4/8 |
|||||||||||||
Виліт, м: максимальний при максимальній вантажопідйомності |
50 |
45 |
40 |
35 |
30 |
50 |
45 |
40 |
35 |
30 |
50 |
45 |
40 |
35 |
20,5 |
33/20,5 |
|||||||||||||
Висота підйому, м: максимальна |
122 |
164 |
222/162 |
Примітка: 1. В чисельнику значення при двократному вантажному поліспасті і висоті підйому більше ніж 162 м, а в знаменнику – при
чотирикратному поліспасті і висоті підйому до 162 м.
2. Виконання 00 – 04 кранів можуть працювати у Ι – ΙΙΙ вітрових районах, а виконання 05- 09 – тільки у Ι вітровому районі.
3. При всіх виконаннях кранів максимальний вантажний момент – 164 тм, а мінімальний виліт – 3,2 м, висота підйому крану,
що вільно стоїть – 42,4 м.
Таблиця Г.4 - Технічні характеристики виконань крана КБ-503
Показник |
Основна модель |
1 |
2 |
3 |
00 |
01 |
02 |
03 |
04 |
Максимальний вантажний момент, тм |
280 |
250 |
200 |
300 |
280 |
250 |
200 |
300 |
140 |
Вантажопідйомність на максимальному вильоті, т |
7,5 |
5,7 |
4 |
10 |
7,5 |
5,7 |
4 |
10 |
2,5 |
Виліт, м: максимальний при максимальній вантажопідйомності |
35 28 |
40 25 |
45 20 |
30 30 |
35 28 |
40 25 |
45 20 |
30 30 |
50 14 |
Висота підйому максимальна, м: при горизонтальній стрілі стріла похила під кутом 300 -«- кутом 19,50 |
53 |
68,2 |
|||||||
67,5 |
70 |
73 |
65 |
82,7 |
85,2 |
87,7 |
80,2 |
90,2 |
|
65,5 |
- |
60 |
- |
Примітка. Для всіх виконань крана мінімальний виліт дорівнює 7,5 м, максимальна вантажопідйомність 10 т.
Таблиця Г.5 - Технічні характеристики виконань крана КБ-504
Показник |
КБ-504 (базова модель) |
КБ-504.1 |
КБ-504.2 |
КБ-504А.08 (виконання по зборці стріли) |
|||
01 |
02 |
03 |
04 |
||||
Максимальний вантажний момент, тм |
250 |
280 |
200 |
280 |
250 |
200 |
150 |
Вантажопідйомність на максимальному вильоті, т |
6,2 |
8 |
4,5 |
8 |
6 |
4 |
3 |
Виліт, м: максимальний при максимальній вантажопідйомності |
40 |
35 |
45 |
35 |
40 |
45 |
50 |
25 |
28 |
20 |
28 |
25 |
20 |
15 |
|
Висота підйому максимальна, м: при горизонтальній стрілі при похилій стріли |
60 |
71,6 |
52 |
||||
77 |
75 |
80 |
87,6 |
90 |
92,4 |
79,6 |
|
Вітровий район установки |
ΙΙ |
Ι |
Примітка. Для всіх моделей кранів максимальна вантажопідйомність 10 т, мінімальний виліт стріли 7,5 м.
Таблиця Г.6 - Технічні характеристики виконань крана КБ-676
Показник |
0 |
1 |
2 |
3 |
Вантажний момент, тм |
320 |
400 |
320 |
|
Вантажопідйомність, т на максимальному вильоті максимальна |
5,6 |
10 |
5,6 |
8,28 |
12,5 |
25 |
12,5 |
||
Виліт, м: максимальний при максимальній вантажопідйомності мінімальний |
50,5 |
35 |
50,5 |
35,5 |
25,6 |
16 |
25,6 |
||
3,5 |
4 |
3,5 |
||
Висота підйому, м: в вільному виконанні максимальна (за паспортом) |
59* |
46 |
71 |
|
83 |
82 |
120 |
||
Вітровий район установки |
ΙΙΙ |
ΙV |
ΙΙ |
ΙΙΙ |
Виліт противаги, м |
18 |
15 |
18 |
11 |
Таблиця Г.7 - Технічні характеристики виконань крана КБ-674
Показник |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Вантажний момент, тм |
400 |
320 |
350 |
320 |
200 |
400 |
350 |
320 |
250 |
||
Вантажопідйомність, т на максимальному вильоті: максимальна |
10 |
5,6 |
5 |
5,6 |
6,3 |
5,6 |
5 |
11,2 |
9,6 |
8 |
2,5 |
25 |
12,5 |
25 |
12,5 |
25 |
- |
12,5 |
|||||
Виліт, м: максимальний мінімальний |
35 |
50 |
35 |
50 |
35 |
50 |
35 |
66 |
|||
4 |
3,5 |
||||||||||
Висота підйому, м |
46 |
47 |
58 |
70 |
71 |
83 |
47 |
59 |
71 |
47 |
|
Вітровий район установки |
ΙV |
ΙΙΙ |
ΙΙ |
Ι |
ΙV |
ΙV |
ΙΙΙ |
ΙV |
