Хід роботи
1. Ознайомитись з принципом роботи й структурою чотирьохканального блоку датчиків струму і напруги. Отримати допуск викладача для проведення роботи на стенді.
2. Для вимірювання струмів та напруги трифазного асинхронного двигуна, скласти схеми зображену на рис. 3.4.
3. Зняти експериментальні дані пуску, неробочого ходу і гальмування асинхронного двигуна.
4. Обробити експериментальні дані для визначення електричних параметрів роботи АД.
5. Скласти звіт лабораторної роботи, письмово відповісти на контрольні питання за завданням викладача.
Обробка експериментальних даних
На основі отриманих дослідним шляхом значень струмів і напруг (рис. 3.5) кожної фази статора будуються залежності, які характеризують роботу асинхронного двигуна. Аналіз експериментальних даних проводиться за допомогою пакета MathCAD (див. додаток А).
Рисунок 3.4 – Принципова схема під’єднання блоку датчиків.
Оскільки дослідні дані зображені масивами, то їх обробку доцільніше проводити в дискретному вигляді.

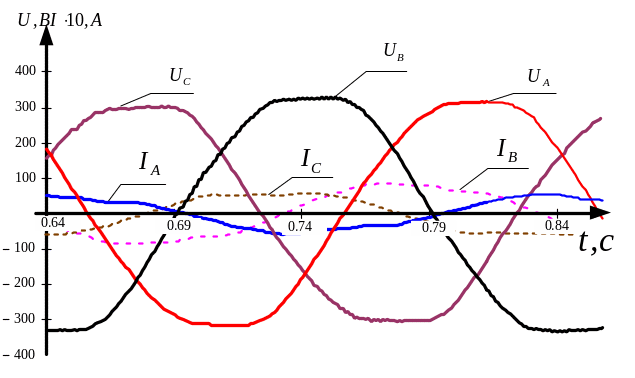

Рисунок 3.5 – Напруги та струми фаз статора АД
Трифазна напруга розкладається на ортогональні складові:
– проекція вислідного вектора напруги на вісь Х:
; (3.1)
на вісь Y:
; (3.2)
Огинаюча напруг статора, або модуль вектора напруги статора:
. (3.3)
Струм статора розкладається так само:
– проекція вислідного вектора струму на вісь Х:
; (3.4)
на вісь Y:
; (3.5)
Обвідна струмів статора, або модуль вектора струму статора:
. (3.6)
Для згладжування сигналів і фільтрації випадкових сплесків необхідно застосувати стандартні функції пакета MathCAD.

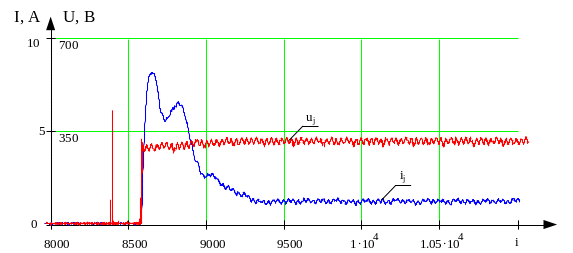

Обвідні струмів і напруг статора АД зображені на рис 3.6 і 3.7:
Рисунок 3.6 – Обвідні струмів і напруг статора при прямому пуску АД

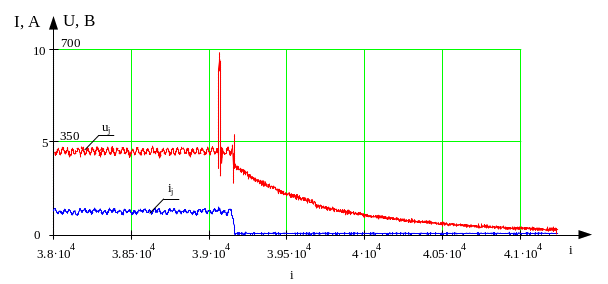

Рисунок 3.7 – Обвідні струмів і напруг статора АД при гальмуванні після відключення живлення
Споживану активну потужність можна розрахувати за формулою:
Зміст звіту
1. Назва та мета лабораторної роботи.
2. Схема лабораторного стенду.
3. Осцилограми та таблиці експериментальних даних.
4. Результати проведених розрахунків.
5. Висновки з роботи.
Контрольні питання
1. Опишіть конструкцію блоку датчиків струму та напруг.
2. Наведіть коротку характеристику обладнання лабораторного стенду.
3. Як отримати обвідні струмів і напруг статора АД, використовуючи експериментальні дані, отримані на лабораторному стенді?
4. Дайте характеристику перехідним процесам АД, що були отримані під час проведення лабораторної роботи?
Література: [1, 2, 3, 4].
Лабораторна робота № 4
Тема. Дослідження тиристорних регуляторів постійної та змінної напруги
Мета: Дослідити схему та принцип дії тиристорного регулятора напруги з системою вертикального керування.
План
1. Ознайомлення з параметрами та принципом дії тиристорних регуляторів напруги.
2. Ознайомлення з структурою, схемотехнікою та порядком роботи на лабораторному стенді.
3. Зняття експериментальних даних.
4. Складання звіту лабораторної роботи, відповіді на контрольні питання.
