Опис лабораторного стенду

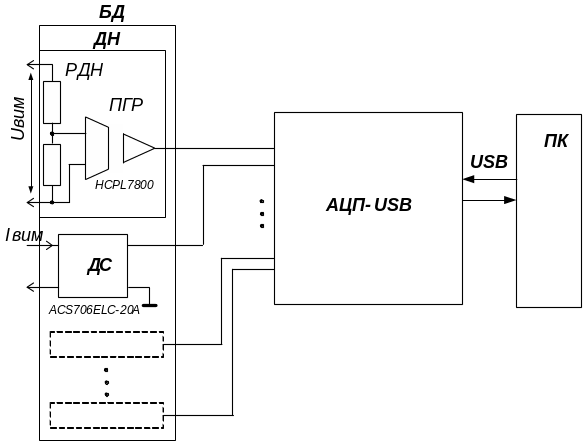

Рисунок 3.1 – Структурна схема вимірювального комплексу:
БД – блок датчиків; ДН – датчик напруги; РДН - резистивний дільник напруги; ПГР – підсилювач з гальванічною розв'язкою; ДС – датчик струму; ПК – персональний комп'ютер; ПКП - підсилювач з програмованим коефіцієнтом посилення; USB – шина ПК
Технічні характеристики блоку датчиків струму та напруги (БДСН)
Всі вимірювальні канали струму і напруги мають гальванічну ізоляцію від силових ланцюгів і від напруги живлення. Основні характеристики БДСН приведені в табл. 3.1:
Таблиця 3.1 – Характеристики БДСН
|
Датчик струму |
Датчик напруги |
Діапазон вхідних величин |
-50А…0…+50А |
-400В…0…+400В |
Діапазон вихідних величин |
-12В…0…+12В |
-12В…0…+12В |
Частотний діапазон |
13 кГц |
85 кГц |
Точність вимірювань |
< 2 % |
< 1 % |
Нелінійність |
< 5 % |
< 0,1 % |
Вхідний опір |
< 0,001 Ом |
> 1 МОм |
Допустима напруга ізоляції |
3 кВ |
1 кВ |
Робочі діапазони температур |
-20..+85°С |
-40..+100°С |
Опис схемних рішень побудови БДТН:
– Плата датчиків струму (рис 3.2) побудована на основі датчиків струму фірми Allegro MіcroSystems типу ACS750LCA-050. Датчик струму ACS750LCA-050 виконаний на основі ефекту Холла. Характеристики датчика струму приведені в табл. 3.2
Таблиця 3.2 – Характеристики датчика струму ACS750LCA-050
-
Лінійний діапазон виміру
±50 А
Вхідний опір
130 мкОм
Вихідний опір
1..2 Ом
Напруга живлення
+ 5 В
Продовження таблиці 3.2
Споживаний струм
10 мА
Допустима напруга ізоляції
3 кВ
Частотний діапазон
13 кГц
Вхідна напруга
0..5 В
Напруга, що відповідає нульовому струму
2,5 В
Зсув нуля вихідної напруги
±75 мВ
Нелінійність, не більше
5 %
Точність виміру
2 %
Температурний дрейф
4,6 мкВ/°С

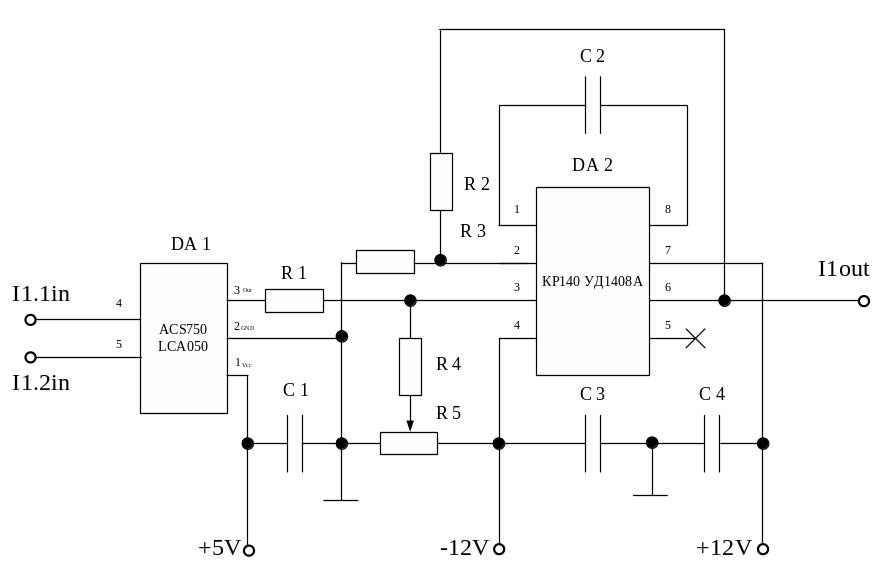

Рисунок 3.2 – Принципова схема 4-х канальної плати датчиків струму
– Блок датчиків напруги (рис. 3.3) базується на підсилювачах з гальванічною розв’язкою типу HCPL 7800A. Основні технічні характеристики приведені в табл. 3.3
Таблиця 3.3 Основні технічні характеристики HCPL 7800A
-
Частотний діапазон
85 кГц
Вхідна напруга
±200 мВ
(±300 мВ max)
Продовження таблиці 3.3
Зсув вхідної напруги, не більше
0,9 мВ
Нелінійність, не більше
0,3 %
Точність виміру
1 %
Вихідна напруга: - мінімальне
- середнє
- максимальне
1,18 В
2,39 В
3,61 В
Температурний дрейф
4,6 мкВ/°С
Напруга живлення
+ 5 В
Вхідний опір
530 кОм

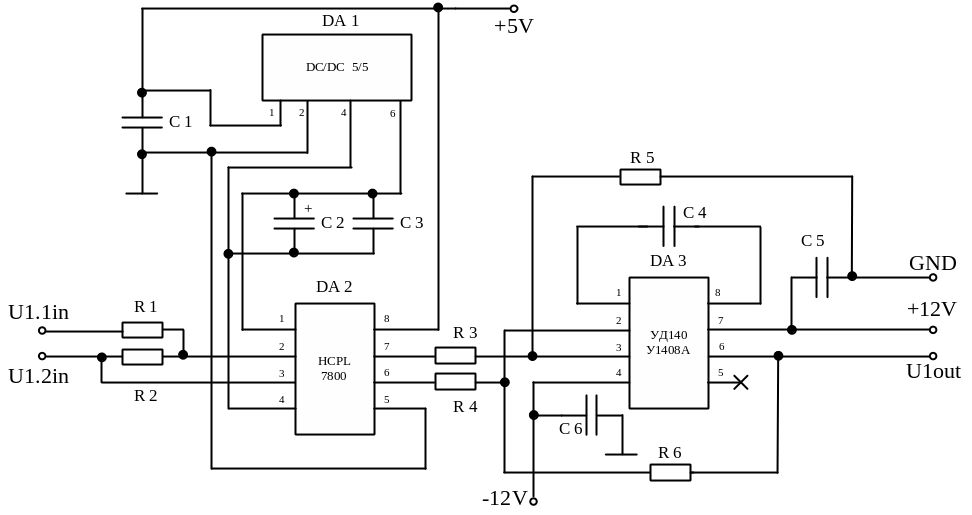

Рисунок 3.3 – Принципова схема 4-х канальної плати датчиків напруги.
