Контрольні питання

1. Охарактеризуйте сферу застосування ТРН в автоматизованому електроприводі.

2. У чому заклечається принцип вертикального керування тиристорами?

3. Поясніть принцип дії блоку синхронізації.

4. Яким чином здійснюється захист тиристора від перенапруг?

5. Поясніть принцип роботи СІФУ побудованого на мікросхемі TL494.

Література: [1, 5, 6, 7, 8].

Список літератури

1	Терехов В.М. Элементы автоматизированного электропривода: Учебник для вузов. – М.: Энергоатомиздат, 1987. – 224 с.
2	Келим Ю.М. Типовые элементы систем автоматического управления. Учебное пособие для студентов учреждений среднего профессионального образования. – М.: ФОРУМ: ИНФРА-М, 2002. – 384с.
3	Дорожовець М.М. Уніфікуючі перетворювачі інформаційного забезпечення мехатронних систем: Навч. Посібник / М.М. Дорожовець, О.В. Івахів, В.О. Мокрицький. – Львів: Видавництво Національного університету «Львівська політехніка», 2009. – 304 с.
4	Ткачук В.О. Електромеханотроніка: Підручник. – Львів: Видавництво Національного університету «Львівська політехніка», 2006. – 440с.
5	Чиженко И.М. Справочник по преобразовательной технике. К., «Техніка», 1978. – 447 с.
6	Основы промышленной электроники / Руденко В.С., Сенько В.И., Трифонюк В.В. – К.: Вища шк. Головное изд-во, 1985. – 400 с.
7	Мелешин В.И. Транзисторная преобразовательная техника Москва: Техносфера, 2006. – 632 с.
8	Воронин П.А. Силовые полупроводниковые ключи: семейства, характеристики, применение. Изд. 2-е, перераб. и доп. – М.: Издательский дом Додэка – XXI, 2005. – 384 с

Додаток А

ПРИКЛАД ОБРОБКИ СИГНАЛІВ У МАТЕМАТИЧНОМУ ПАКЕТІ MATHCAD:

//- завантаження текстового файла Pusk pram.txt (Insert  Component  File Read or Write  Read from a file  указується шлях до файла  Готово)//

_{// – Визначення довжини матриці текстового файлу}

// – Визначення діапазону обчислення змінних

_{//коефіцієнти датчиків напруги й струму статора АД}

//виділення стовпців із загальної матриці А, що відповідають фазним струмам і напругам АД

Побудова графіків сигналів

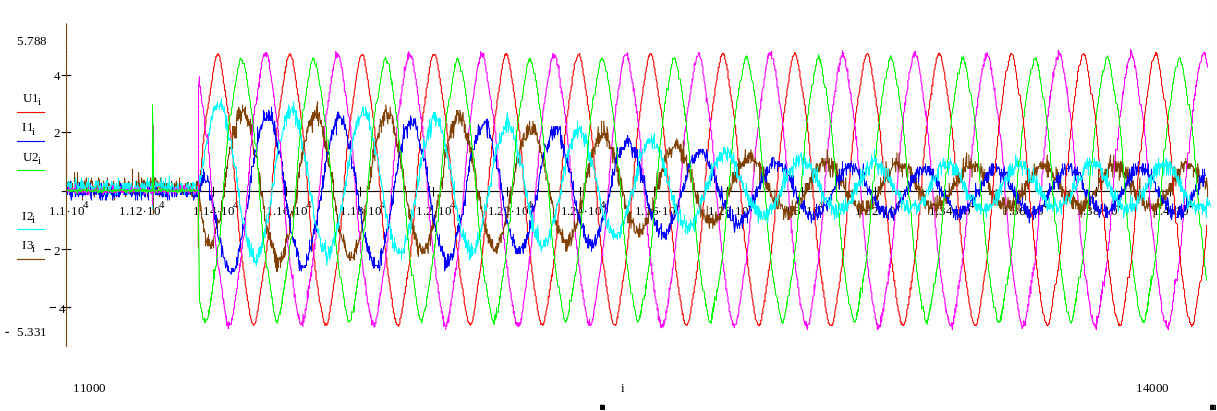

Рисунок 1 – Осцилограми струмів та напруг пуску АД

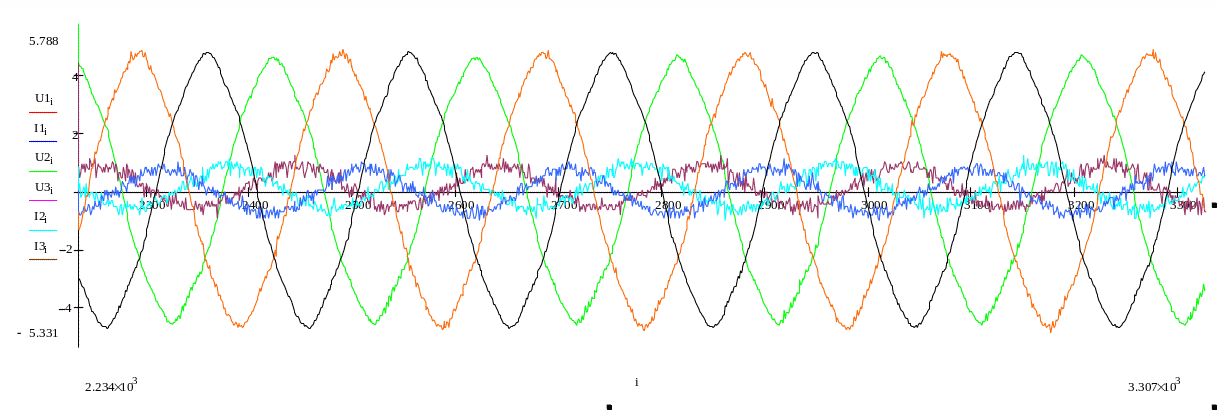

Рисунок 2 – Осцилограми струмів та напруг неробочого ходу АД

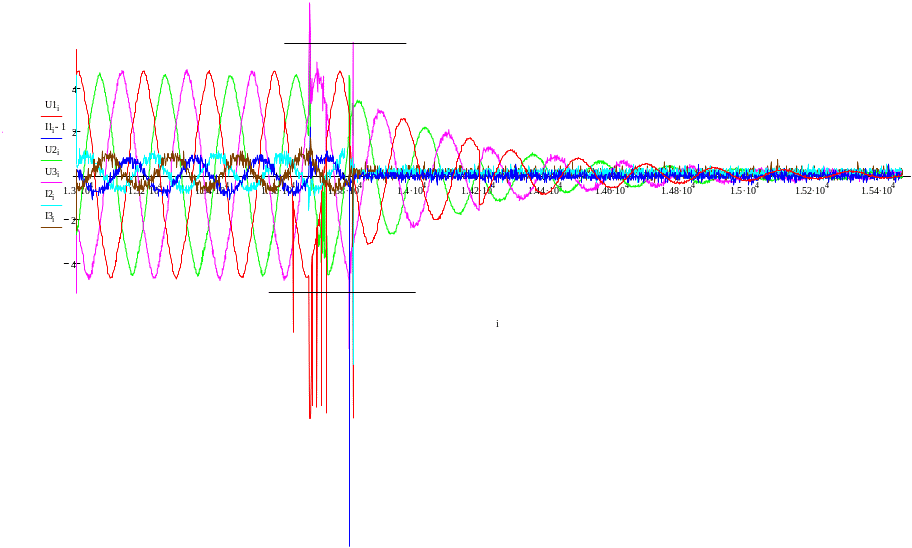

Рисунок 3 – Осцилограми струмів та напруг при гальмуванні АД

– проекція вислідного вектора напруги і струму на вісь Х

– проекція вислідного вектора напруги і струму на вісь У

– огинаюча напруг і струмів статора, або модуль вектора напруги і струму статора АД.

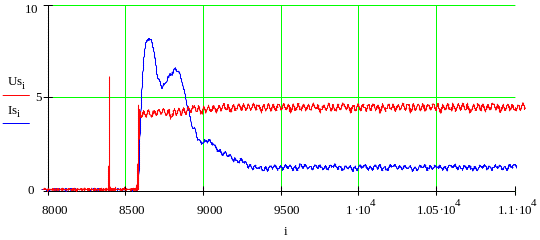

Рисунок 4 – Обвідні струмів і напруг статора при пуску АД

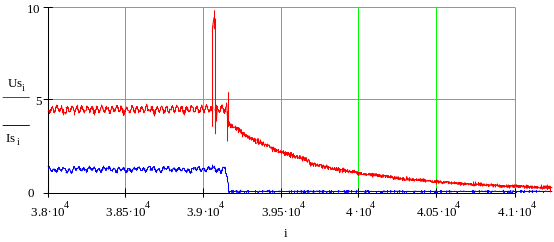

Рисунок 5 – Обвідні струмів і напруг статора гальмуванні АД

Визначення інтегральних показників за період сигналів:

_{– ефективне значення напруги і струму статора}

_{– середнє значення напруги і струму статора АД}

42
