7.5. Конструктивное решение здания.

Конструктивная система здания – каркасная.

Конструктивная схема здания – связевая с продольным расположением ригеля и поперечным расположением диафрагмы жесткости.

Строительная система – каркасно–панельная.

Технология возведения: полносборная.

Основой конструктивного решения является сборный железобетонный каркас, запроектированный по связевой схеме. Стык ригеля с колоннами шарнирный со скрытой консолью, и приваркой низа ригеля к консоли колонны.

Привязка колон к координационным осям – центральная.

Материал несущего каркаса – железобетон.

7.6. Конструкции здания.

Фундаменты – стаканного типа.

Наружные стены – самонесущие, трехслойные панели из тяжелого бетона, толщиной 400 мм. В качестве утеплителя используется ISOVER OL-LA P=140 кг/м³, λ=0.039 [Вт /(м ⁰С)], толщиной 140 мм.

Перегородки – гипсобетонные толщиной 80 мм.

Перекрытия – пустотные плиты перекрытия толщиной 220 мм.

Колонны – железобетонные сечением 300*300 мм.

Панели цокольные – железобетонные 350 мм

Окна – Деревянные или ПВХ переплеты, с однокамерными стекло пакетами в раздельных переплетах, стекло обычное с твердым селективным покрытием.

Лестницы – марш типа ЛМП с двумя полуплощадками( Z образная форма).

Крыша – невентилируемая совмещенная.

Кровля –Рулонный ковер «Техноэласт»

Водоотвод – наружный организованный.

7.7. Элементы конструкции.

Фундамент под железобетонную колонну по серии 1.020-1/87: 1Ф 12.8-1 - фундаменты под колонны с поперечным сечением размерами 300300 мм - (ГОСТ 24476-80)

Фундаментная балка – ФБ 300*500

Колонны: железобетонные сплошного сечения (300×300) с номинальной высотой 3000. По серии 1.020-1/87 с одной и двумя консолями( 2КНД 30(20)1, 2КНО 30(20)1, 1КВО 36.1, 1КВД 36.1 ) - (ГОСТ 18979-90)

Ригели одно и двух полочные по серии 1.020-1/87 РОП 4.56, РДП 4.56, РЛП 4.26, РОП 4.26 – (ГОСТ 18980-90)

Стены: бетонная 3-х слойная панель с гибкими связями, в качестве утеплителя использован пенополистерол толщиной 250мм, общая толщина стены 400, разрезка панелей горизонтальная - (ГОСТ 11024-84).

Перегородки: гипсокартонные толщиной 80.

Перекрытия: железобетонные многопустотные связевые, рядовые, пристенные плиты марки 1ПК (1ПК 57.15п, 1ПК 57.15с, 1ПК 57.15р, 1ПК 57.24р, 1ПК 57.30р)

Цокольная панель однослойная толщиной 350мм -1НЦ – (ГОСТ 11024-84)

Лестницы: марш типа ЛМП с двумя полуплощадками( Z образная форма). ЛМП 57.11.15-5 – (ГОСТ 9818—85)

7.8. Теплотехнический расчет.

Теплотехнические расчеты (расчеты производятся согласно СНиП II-3-79*).

Данные города берем согласно СНиП 2.01.01-82 «Строительная климатология и геофизика.»

г. Хабаровск

t_н = - 41 ^ОС t_от.пер = - 7,6 ^ОС

z_от.пер = 237 суток t_вн = 18 ^ОС

7.8.1. Стены

Теплотехнический расчёт наружной стены. Расчёт производится по условию "Б"

R _о^тр =(1*(18-(-41))/(4*8,7)=1,695 [м^{2 О}С/Вт]

ГСОП = (tв - t_от.пер.) z_от.пер.=(18-(-7,6))*237=6067,2

α_в=8,7 Вт/(м2.°С)

α_н=23 Вт/(м2.°С)

R₀^тр=1/ α_н+ δ₁/ λ₁+ ^Х/ λ₂+ δ₃/ λ₃+ δ₄/ λ₄+1/ α_в

6000	3,5
6067,2	Х
8000	4,2

R_о^тр[ ГСОП ] =3,5+(0,7*67,2)/2000=3,523 [м^{2 О}С/Вт]

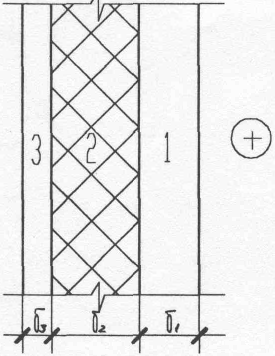

№	Наименование материала	Толщина слоя, δ [м]	Расчетный коэффициент теплопроводности материала, λ [Вт/(мОС)]
1	Железобетон	0,05	1,92
2	Пенополистерол	Х	0,052
3	Железобетон	0,10	1,92
4	Цементопесчаная штукатурка	0,02	0,76

R_о^тр[ ГСОП ] =3,523/0,81=4,35 [м^{2 О}С/Вт] – с учетом гибких связей.

δ₃ = (4,35-((1/8,7)+(1/23)+(0,02/0,76)+(0,05/1,92)+(0,10/1,92))*0,052=0,21 [м]

δ₃ округляем до 0,250 [м]

δ_ст = 0.4 [м] = 400 [мм]
