Ленточный фундамент

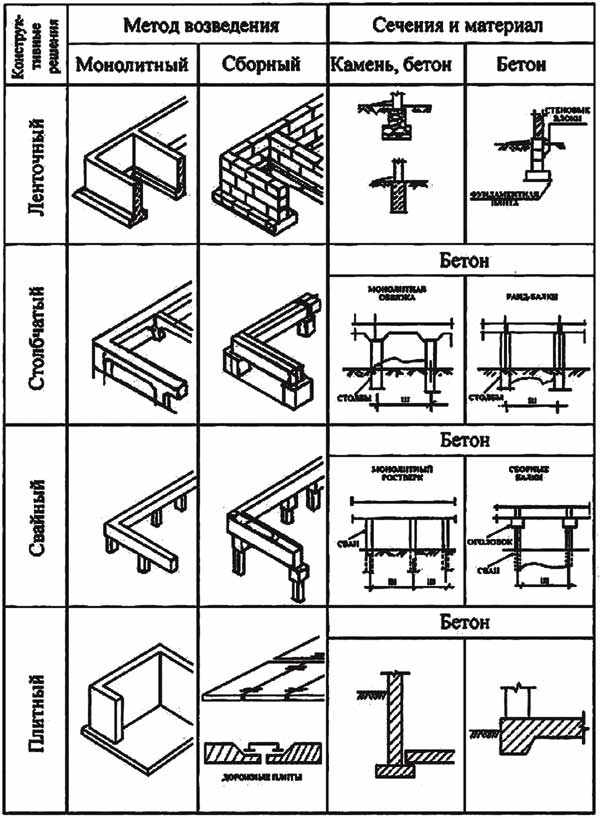

Ленточный фундамент – бетонная конструкция повторяющая периметр здания. Кроме того ленточный фундамент может иметь одну или несколько перегородок под несущими стенами здания в зависимости от их количества. Такой фундамент может быть мелкого либо глубокого заложения.
Ленточный фундамент глубокого заложения закладывается ниже глубины промерзания грунта и устанавливается, как правило, под домами в которых стены выполнены из тяжелых материалов (кирпич, камень, бетон). Является весьма популярным при проектировании и строительстве малоэтажных домов. Для домов обладающих небольшим весом (дома из бруса и бревна) возможно использование мелко заглубленного ленточного фундамента. Это позволит сэкономить время и денежные средства при строительстве, но исключает возможность постройки цокольного этажа.
Такой тип фундамента в свою очередь подразделяется на монолитный ленточный и сборный.
Сборный ленточный фундамент собирается из бетонных блоков. Его преимуществом являются простота скорость постройки. Минус сборного фундамента в том что он подходит больше для сухих грунтов ввиду того что при влажном грунте он будет пропускать сырость на стыках блоков. К тому же из-за использования при строительстве дополнительной техники и стоимости самих блоков, сборный фундамент иногда оказывается дороже монолитного ленточного.
Монолитный ленточный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания. В траншее устанавливают опалубку, в ней – сетки из армированных прутьев, связанных между собой проволокой или сваренных и образующих цельную пространственную конструкцию, далее заливают бетоном. Достоинства монолитного фундамента состоят в его прочности и долговечности, а также в том, что он подходит для строительства домов любой формы и его монтаж не требует специальной строительной техники.
Свайный фундамент
Свайный фундамент – фундамент, состоящий из отдельных столбов-свай перекрытых сверху железобетонной плитой либо балками. Сваи закладываются по периметру, углам и пересечениям стен и наиболее нагруженным участкам. Свайный фундамент необходим, когда на слабый грунт нужно передать большую нагрузку. Сваи в данном фундаменте опираются на более твердые глубокие грунты, ниже глубины промерзания, не подверженные выпучиванию. Сваи различаются как по материалам, из которых они изготовлены (деревянные, стальные, железобетонные, комбинированные), так и по способу изготовления и погружения в грунт (забивные, набивные). Забивные сваи опускаются в грунт в готовом виде целиком – набивные собираются в заранее пробуренных каналах. Чаще всего в малоэтажном строительстве верхняя часть железобетонных свай прилежащая к поверхности земли перевязывается монолитной железобетонной лентой ростверком.
Столбчатый фундамент похож на свайный. Столбы устанавливаются по тому же принципу как и в свайном по периметру и наиболее нагруженным участкам. Отличием является то, что столбы почти не заглубляются. Данный фундамент применим для домов на непучинистых грунтах.
Фундамент монолитная плита относятся к мелко заглубленным или незаглубленным фундаментам. Жесткое пространственное армирование по всей несущей плоскости обеспечивает устойчивость таких фундаментов даже на сильно и неравномерно сжимаемых грунтах, к которым относятся пучинистые грунты. Снижение давления на грунт достигается тем, что монолитная плита всей своей площадью лежит на нем. Немаловажную роль в таком фундаменте играет качество материалов. Благодаря способности к сезонным перемещениям вместе с грунтом плитный фундамент иногда называют плавающим.
Основной принцип конструирования мелкозаглубленных фундаментов зданий с несущими стенами на пучинистых грунтах заключается в том, что ленточные фундаменты всех стен здания объединяются в единую систему и образуют достаточно жесткую горизонтальную раму, перераспределяющую неравномерные деформации основания. При мелкозаглубленных столбчатых фундаментах рама формируется из фундаментных балок, которые жестко соединяются между собой на опорах.
В соответствии с главой СНиП 2.02.01-83* "Основания зданий и сооружений" глубину заложения фундаментов допускается назначать независимо от расчетной глубины промерзания, если "специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную пригодность сооружения".
