Снеговая нагрузка
Расчётное значение снеговой нагрузки определяется по формуле S=Sg*µ
Sg - расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице:
Снеговой район |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
Sg (кгс/м2) |
80 |
120 |
180 |
240 |
320 |
400 |
480 |
560 |
µ - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие. Коэффициент µ зависит от угла наклона ската кровли: µ=1 при углах наклона ската кровли меньше 25°. µ=0,7 при углах наклона ската кровли от 25 до 60°. При углах наклона ската кровли более 60° значение µ в расчёте полной снеговой нагрузки не учитывают.
Карта
снеговых нагрузок РФ:
Ветровая нагрузка
Расчётное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли определяется по формуле W=Wo*k
Wo - нормативное значение ветровой нагрузки, принимаемое по таблице ветрового района РФ
Ветровой район |
Ia |
I |
II |
III |
IV |
V |
VI |
VII |
Wo (кгс/м2) |
17 |
23 |
30 |
38 |
48 |
60 |
73 |
85 |
k - коэффициент, учитывающий изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.
Высота здания в метрах |
А |
B |
5 |
0,75 |
0,5 |
10 |
1 |
0,65 |
20 |
1,25 |
0,85 |
А - открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи и тундры. B - городские территории, лесные массивы и др. местности, равномерно покрытые препятствиями более 10 м. *При определении ветровой нагрузки типы местности могут быть различными для разных расчётных направлений ветра.

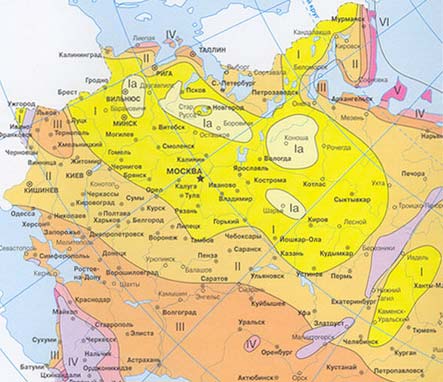

Карта
ветровых нагрузок РФ:
20. Конструктивные типы и схемы зданий
Конструктивный тип здания определяется пространственным сочетанием стен, колонн, перекрытий и других несущих элементов, которые образуют его остов.
В зависимости от пространственной комбинации несущих элементов различают следующие конструктивные типы зданий:
с несущими стенами (бескаркасные), в которых большинство конструктивных элементов совмещает несущие и ограждающие функции;
каркасные с четким разделением конструкций по их функциям - несущие и ограждающие. Пространственная система (каркас), состоящая из колонн, балок, ригелей и других элементов, вместе с перекрытиями в данном случае воспринимает все нагрузки, действующие на здание. Помещения от воздействия внешней среды защищаются наружными стенами.
с неполным каркасом, в которых наряду с внутренним каркасом несущими являются и наружные стены.
Конструктивный тип здания характеризуется также определенными материалами и видами основных его строительных элементов (крупных железобетонных блоков, панелей и т.п.).
Каждый из рассмотренных выше конструктивных типов зданий в свою очередь может иметь несколько конструктивных схем, которые отличаются особенностями расположения несущих элементов и их взаимосвязью.
Для бескаркасных зданий характерны следующие конструктивные схемы:
с продольными несущими стенами, на которые опираются перекрытия;
с поперечными несущими стенами, когда наружные продольные стены, освобожденные от нагрузки перекрытий, являются самонесущими;
совмещенная, - с опиранием перекрытий на продольные и поперечные стены.
Конструктивные схемы зданий с неполным каркасом могут быть:
с продольным расположением ригелей;
с поперечным расположением ригелей;
безригельными.
В этих схемах несущие внутренние стены заменены колоннами и перегородками между ними, что уменьшает расход стеновых материалов. Нагрузки от ригелей и перекрытий воспринимаются также и наружными стенами.

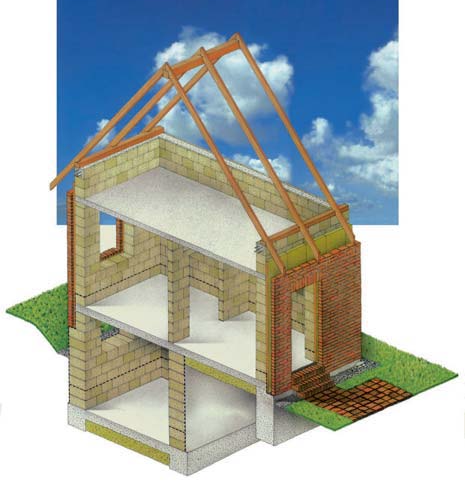

Рис. 2. Бескаркасная конструктивная система (ROBEN)
