Построение границ опасных зон на пластах
под затопленными горными выработками
1. Цель работы
Научиться строить барьерные и предохранительные целики (опасные зоны) под затопленными горными выработками.
2. Исходные данные
2.1. Мощности пластов и междупластья указаны в табл. 1.
2.2. Размеры затопленной выработки по простиранию принять для четных вариантов 100 м, для нечетных 150 м; глубины затопления соответственно 200–250 м и 160–200 м.
2.3. Контуры затопленных выработок считать достоверными.
3. Содержание работы
3.1. На основании исходных данных составить план и вертикальный разрез вкрест простирания свиты пластов и затопленной выработки в масштабе 1:2000.
3.2. Рассчитать ширину барьерного целика у затопленной выработки по формуле (2).
3.3. Построить границы опасной зоны (барьерного целика) в пласте с затопленной выработкой на вертикальном разрезе и плане.
3.4. Для пласта, залегающего под затопленными выработками, выявить необходимость установления на нем опасных зон.
Опасную зону устанавливают, если расстояние по нормали от кровли разрабатываемого пласта до затопленной выработки менее Nб:
Nб = 40 m при m 2 м,
где m вынимаемая мощность разрабатываемого пласта.
3.5. При необходимости установления опасной зоны на пласте под затопленными выработками построить способом вертикальных разрезов границы опасной зоны (предохранительного целика) по пласту, залегающему под затопленной выработкой (рис. 8).

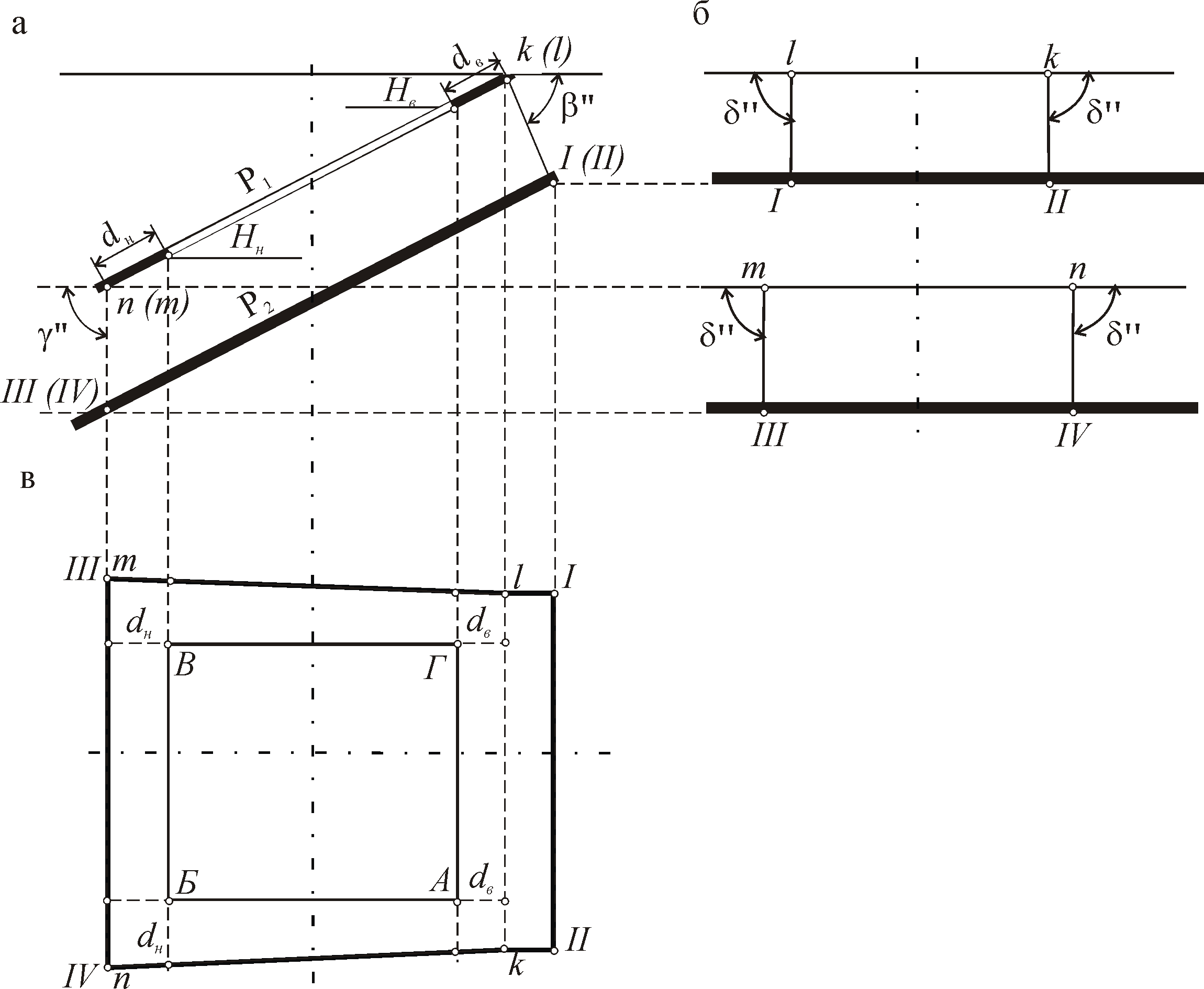

Рис. 8. Построение границ опасной зоны на пласте с затопленными выработками и в нижележащем пласте: а разрез вкрест простирания пластов; б разрез по простиранию пластов; в план
Границу опасной зоны в пласте под затопленными выработками строят по углам разрывов ", ", " от границ охраняемой площади, в которую включаются затопленные выработки и опасные зоны (барьерные целики) вокруг них.
Углы разрывов , , для условий Кузнецкого бассейна определяют по углам сдвижения, увеличивая их на 10 (табл. 9).
Таблица 9
Углы сдвижения, (в ) (согласно [9, с. 80, табл. 7.11, пункт 7.2.2])
|
|
|
|
050 |
80 |
82 |
80 |
5155 |
75 |
30 |
75 |
3.6. Подсчитать запасы в целике по формуле
где S – площадь целика на плане, м2; m – нормальная мощность пласта, м; – угол падения пласта, град; – плотность угля, равная 1,3 т/м3.
4. Оформление работы
В пояснительной записке привести порядок выполнения работы со значениями принимаемых параметров и результатами расчетов.
В состав комплекта графической документации включить
вертикальные разрезы по падению и простиранию свиты пластов;
совмещенный план изогипс почвы свиты пластов с границами барьерного целика и опасной зоны разрабатываемого пласта.
