Значения углов защиты и давления
Угол падения , град |
Угол защиты, град |
Угол давления, град |
|||||
1 |
2 |
3 |
4 |
1 |
2 |
3 |
|
0 |
80 |
80 |
75 |
75 |
64 |
64 |
64 |
10 |
77 |
83 |
75 |
75 |
62 |
63 |
63 |
20 |
73 |
87 |
75 |
75 |
60 |
60 |
61 |
30 |
69 |
90 |
77 |
70 |
59 |
59 |
59 |
3.6. Построить границы защищенной зоны на разрезах и на планах смежных пластов свиты (рис. 4).
3.7. Построить на разрезах границы зоны восстановления опасных нагрузок (рис. 4). Параметры Li рассчитать по формуле Li = L'i1. Значения L'i определить по номограмме (рис. 5).
3.8. Установить минимальное и максимальное опережение забоя защитного пласта по отношению к забоям защищаемых пластов при подработке и надработке.
4. Оформление работы
В пояснительной записке должен быть приведен порядок выполнения работы с промежуточными и окончательными результатами расчетов, представленными в виде табл. 4.
Комплект графической документации должен содержать:
– вертикальные разрезы свиты пластов по падению и простиранию с границами построенных защищенной зоны и зоны восстановления опасных нагрузок;
– план одного из смежных пластов с границами защищенной зоны и зоны восстановления опасных нагрузок.
Рис. 5. Определение параметра L'i
Лабораторная работа № 4
Построение границ зон повышенного горного давления (ПГД)
от целиков и краевых частей
на пластах, склонных к горным ударам
1. Цель работы
Научиться строить границы опасных зон (зон ПГД) от целиков и краевых частей на пластах, склонных к горным ударам.
2. Исходные данные
2.1. Основные исходные данные, характеризующие пласты свиты и междупластья, приведены в табл. 1.
2.2. Считать влияющим пласт Р2 из лабораторной работы № 2, соседние пласты разрабатываемыми.
2.3. План горных работ по влияющему пласту принять из лабораторной работы № 2. Система разработки пластов длинные столбы по простиранию с обрушением кровли.
2.4. Все пласты свиты относятся к удароопасным.
3. Содержание и методические указания к работе
3.1. На основании исходных данных (табл. 2) и плана горных выработок по влияющему пласту (рис. 2) построить вертикальные разрезы свиты пластов по линиям, перпендикулярным к границам целиков (краевых частей), и обозначить на них положение целиков (краевых частей).
3.2. По номограмме (рис. 6) определить ширину зоны опорного давления l по влияющему пласту в зависимости от глубины залегания целика (краевой части) Н и вынимаемой мощности m влияющего пласта.
3.3. Вычислить величину l' = lk,
где k – коэффициент, определяемый по табл. 6 в зависимости от размера выработанного пространства а.
Таблица 6
Таблица значений коэффициента k
а, м |
100 |
150 |
200 |
250 |
k |
0,8 |
1,0 |
1,2 |
1,4 |
3.4. Установить размеры зоны ПГД в кровлю d1 и в почву d2 от краевых частей и d'1 и в почву d'2 от целика.
Размеры зон ПГД в кровлю d1 и почву d2 от краевой части определяют в зависимости от размеров выработанного пространства а и глубины разработки Н по табл. 7.
Таблица 7
Размеры зон ПГД в кровлю и почву
Глубина |
d1, м |
d2, м |
|||||||||
разработки |
при размере а, м |
||||||||||
Н, м |
100 |
125 |
150 |
200 |
250 |
100 |
125 |
150 |
200 |
250 |
|
300 |
92 |
98 |
105 |
110 |
115 |
80 |
92 |
104 |
108 |
110 |
|
400 |
105 |
113 |
120 |
122 |
125 |
93 |
105 |
115 |
118 |
120 |
|
500 |
115 |
125 |
130 |
132 |
135 |
105 |
115 |
125 |
128 |
130 |
|
600 |
120 |
130 |
135 |
138 |
140 |
117 |
127 |
135 |
138 |
140 |
|
3.5. Построить на вертикальных разрезах границы дальности.
3.6. Определить углы защиты i (табл. 5).

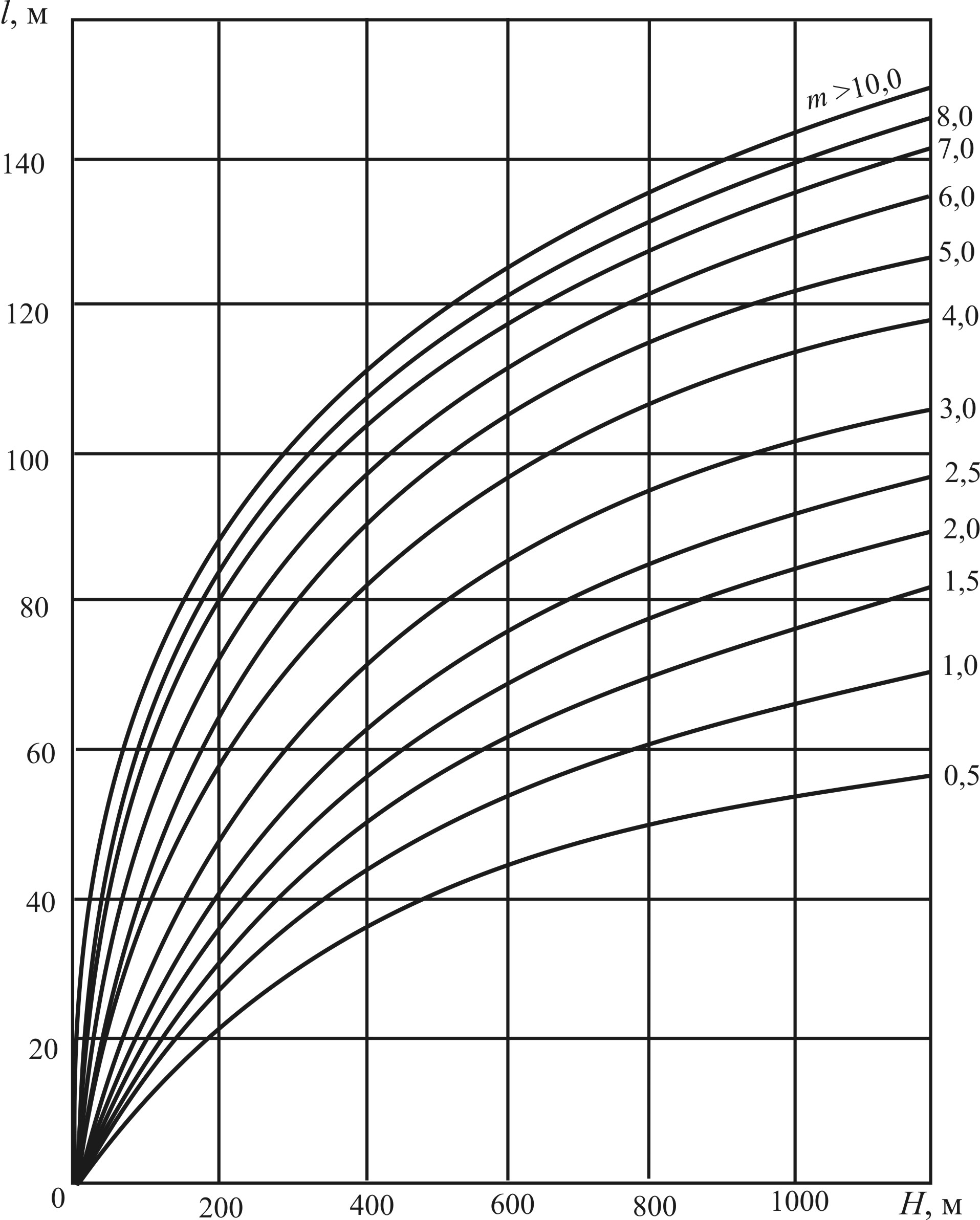

Рис. 6. Номограмма для определения
ширины зоны опорного давления
на пластах, опасных по внезапным выбросам угля и газа
3.7. Cогласно углам защиты i определить боковые границы зон ПГД на разрабатываемых пластах. При построении зон ПГД в сечении по простиранию углы принимают равными 80в кровлю и 75 – в почву.
При построении зон ПГД от целиков размеры d'1 и d'2 рассчитать по формулам
d'1 = d1 К и d'2 = d2 К. (7)
где К – коэффициент, определяемый по табл. 8.
Таблица 8
Таблица значений коэффициента К
L / l |
0,1 |
0,15 |
0,20 |
0,25 |
0,35 |
0,50 |
1,00 |
1,50 |
2,0 |
К |
0 |
0,25 |
0,50 |
0,75 |
1,00 |
1,13 |
1,25 |
1,13 |
1,00 |
3.8. Построенные границы зон ПГД на разрезах (рис. 7) перенести на планы разрабатываемых пластов.
4. Оформление работы
В пояснительной записке должен быть приведен порядок выполнения работы с промежуточными и окончательными результатами расчетов.
В комплект графической документации включить:
вертикальные разрезы свиты пластов с отражением на них положения целиков и краевых частей, границ опасных зон;
гипсометрический план почвы одного из разрабатываемых пластов с указанием на нем границ опасных зон.

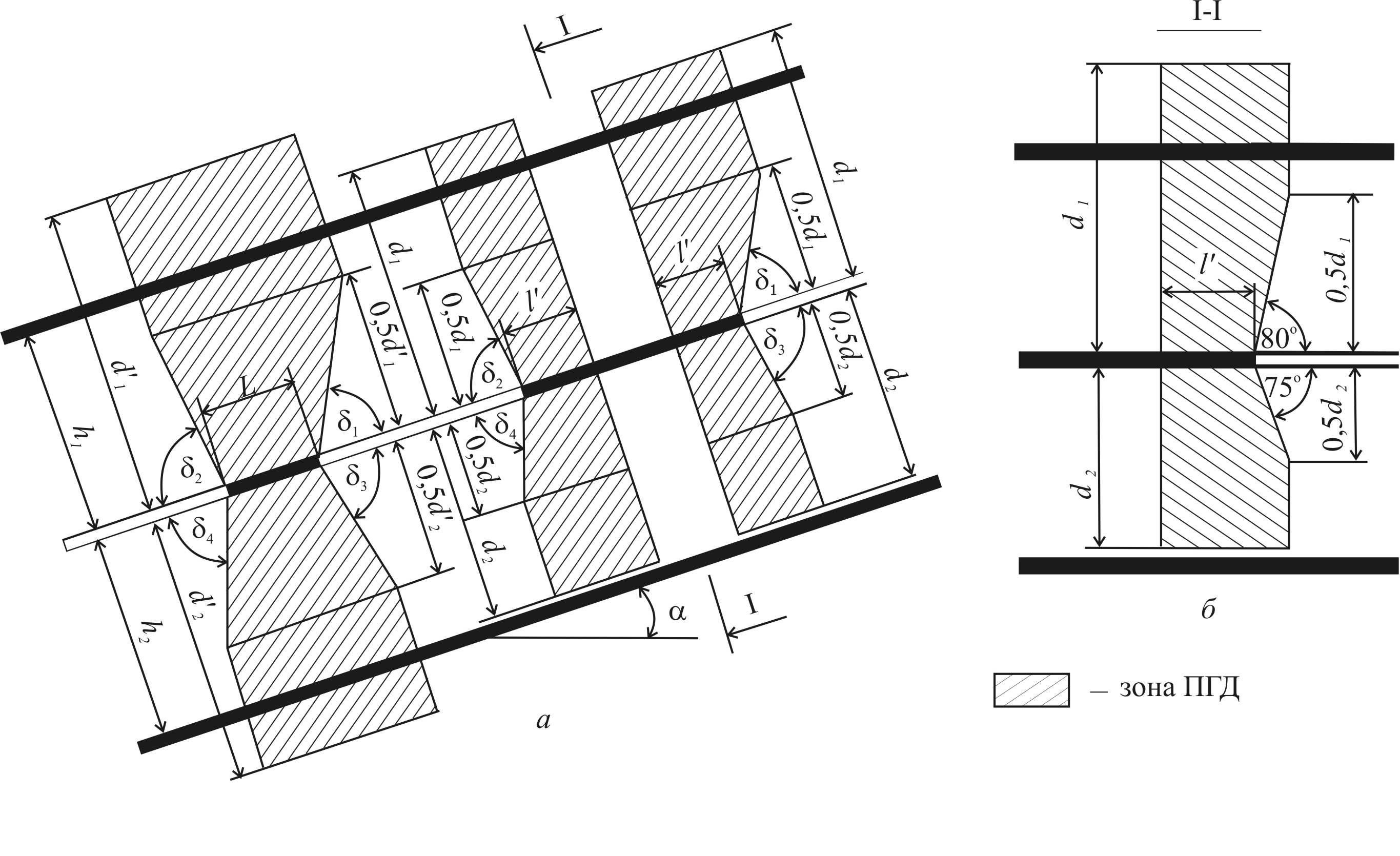

Рис. 7. Схемы к построению зон ПГД:
а – на разрезе вкрест простирания пластов; б – на разрезе по простиранию пластов
