4. Построить векторную диаграмму напряжений для сетей до 110 кВ, расчет режима по данным начала сети.

Продольная составляющая паде­ния напряжения ∆U₁₂^К = BC^'- это проекция падения на­пряжения на действительную ось или на U₁. Поперечная составляющая падения напряжения U₁₂^К = AC^' - это про­екция падения напряжения на мнимую ось. Один и тот же вектор падения напряжения AB ^→ проектируется на различ­ные оси. Поэтому

∆U₁₂^Н ≠ ∆U₁₂^К , U₁₂^Н ≠ U₁₂^К

Если выразить ток в линии через известные в данном случае мощность в начале продольной ветви линии S₁₂^Н и U₁ то получим выражения:

∆U₁₂^Н= Р₁₂^Н r₁₂ + Q₁₂^Н x₁₂/U₂ (3.35)

jU₁₂^Н = (Р₁₂^Н x₁₂ - Q₁₂^Н r₁₂)/U₂ (3.36)

Напряжение в конце линии.

U₂ = U₁ - ∆U₁₂^Н - jU₁₂^Н (3.37)

где U₁ известно; ∆U₁₂^Н, jU₁₂^Н определяются из (3.35), (3.36).

Модуль и фаза U₂ равны

U₂ = √ (U₁ - ∆U₁₂^Н)² + (U₁₂^Н)²

tg= U₁₂^Н/(U₁ + ∆U₁₂^Н)

Определение напряжения в конце линии по данным на­чала по выражениям (3.37), а также (3.35), (3.36).

Векторная диаграмма. Напряжение U_ф1, определится как геометрическая сумма век­торов напряжения конца линии U_ф2 и падения напряжения ∆U_ф, вызванного током I_Л в сопротивлениях R и X линии

U_ф1 = U_ф2 + ∆U_ф, где

∆U_ф = I_Л(R + jX) = (l_B2 + I₂)(R + jX) = l_B2(R + jX) + I₂(R + jX)= ∆U_ф0 + ∆U_ф2.

Полное падение напряжения в нагруженной линии, как видно из формулы, складывается из падения напряжения при хо­лостом ходе линии ∆U_ф0, вызванного током I_В2, и падения напря­жения ∆U_ф2, от тока нагрузки /₂.

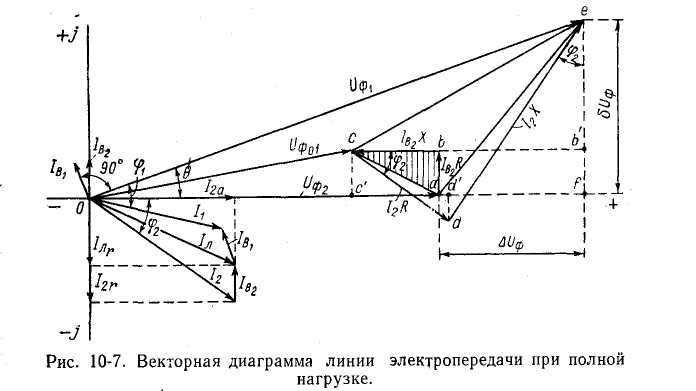

Переходя к графическому решению (рис. 10-7), вначале опре­деляем падение напряжения в линии при холостом ходе линии от тока /_В2 и затем к полученному результату геометрически прибавляем падение напряжения в ней от тока нагрузки /₂.

У конца вектора U_ф2 строим треугольник abc падения напряже­ния в активном и индуктивном сопротивлениях от тока /_B2. Скла­дывая геометрически вектор полного падения напряжения ас с вектором U_Ф2, получаем вектор напряжения в начале линии при холостом ходе U_ф01. Затем, пристраивая к концу этого вектора треугольник cde падения напряжения в сопротивлениях R и X от тока нагрузки /₂, получаем искомый вектор напряжения в начале линии при нагрузке, т. е. U_ф1.

Таким образом, вектор полного падения напряжения от тока I_Л в сопротивлениях линии R и X будет равен ae, а его продольная и Iпоперечная составляющие соответственно ∆U_ф = af и U_Ф = ef. Искомый вектор тока в начале линии /₁ находим геометрическим сложением вектора /_л и вектора емкостного тока /_В| = U_ф1В/2, «отложенного от точки 0 перпендикулярно вектору напряжения U_ф1. Искомый угол сдвига фаз ₁ между векторами U_ф1 и I₁ показан на диаграмме.

5. Назначение и принцип действия авр. Требования к схеме авр. Пусковые органы схемы авр и расчет параметров их срабатывания. Схема авр на постоянном оперативном токе.

УСТРОЙСТВА АВР

Требования к устройствам АВР. В системах электроснабжения при наличии двух (и более) источников питания часто целесооб­разно работать по разомкнутой схеме. При этом все источники включены, ,но не связаны между собой, каждый из них обеспечи­вает питание выделенных потребителей. Такой режим работы се­ти объясняется необходимостью уменьшить ток к. з., упростить релейную защиту, создать необходимый режим по напряжению, уменьшить потери электроэнергии и т. п. Однако при этом надеж­ность электроснабжения в разомкнутых сетях оказывается более низкой, чем в замкнутых, так как отключение единственного ис­точника приводит к прекращению питания всех его потребителей. Электроснабжения потребителей, потерявших питание, можно вос­становить автоматическим подключением к другому источнику питания с помощью устройства автоматического включения ре­зервного источника (УАВР).

Требования к устройствам АВР

1. Находиться в состоянии постоянной готовности к действию и срабатывать при прекращении питания потребителей по любой причине и наличии нормального напряжения на другом, резервном для данных потребителей источнике питания. Чтобы не допустить включения резервного источника на короткое замыкание, линия рабочего источника к моменту действия УАВР должна быть от­ключена выключателем со стороны шин потребителей.

2. Иметь минимально возможное время срабатывания tАВР1. Это необходимо для сокращения продолжительности перерыва пи­тания потребителей и обеспечения самозапуска электродвигате­лей.

3. Обладать однократностью действия, что необходимо для предотвращения многократного включения резервного источника на устой

4 . Обеспечивать вместе с защитой быстрое отключение резерв­ного источника питания и его потребителей от поврежденной резервируемой секции шин и тем самым сохранять их нормальную работу. Для этого предусматривается ускорение защиты после АВР.
