14. Собственные нужды обслуживаемых и необслуживаемых подстанций. Состав собственных нужд. Схемы подключения трансформаторов собственных нужд.
Потребители собственных нужд подстанций делятся на ответственные и неответственные. К ответственным относятся электроприемники, выход из строя которых может привести к нарушению нормального технологического режима работы или к аварии на подстанции. Такие электроприемники требуют особо надежного питания. К неответственным – те, выход из строя которых не сказывается непосредственно на технологическом режиме электроустановки. К ответственным относятся электроприемники систем охлаждения трансформаторов, аварийное освещение, система пожаротушения, система подогрева выключателей и приводов, электроприемники компрессорной, система связи и телемеханики.
На двухтрансформаторных подстанциях устанавливаются два ТСН. На однотрансформаторных при наличии синхронных компенсаторов, воздушных выключателей и автотрансформаторов с принудительной системой охлаждения также устанавливают два ТСН, причем один из них подключают на местную сеть 6-10 кВ. На прочих однотрансформаторных устанавливают один ТСН. ТСН на подстанциях с постоянным оперативным током подключаются к шинам РУ 6-35 кВ, а при отсутствии РУ – к выводам низшего напряжения трансформаторов.

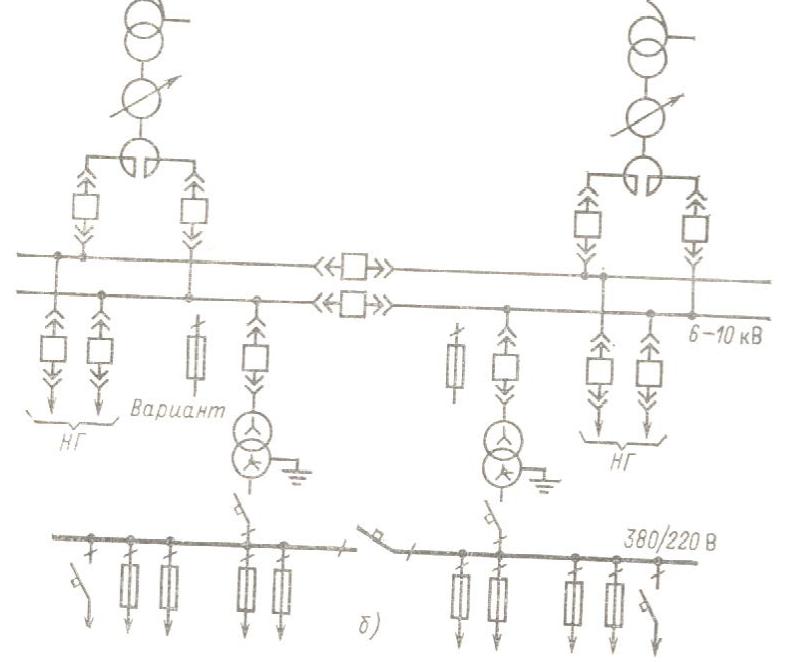

Схема
на переменным оперативным током
Схема с постоянным оперативным током
14Б. Состав собственных нужд тепловых электростанций твердого топлива.(Савин)
В состав механизмов с. н. ТЭС входят рабочие машины, обслуживающие машинное и котельное отделения, а также общестанционные нагрузки.
Потребители с. н. электрических станций относятся к I категории пo надежности питания и требуют электроснабжения от двух незавимых источников. В пределах I категории потребители с. н. тепловых электростанций делятся на группы ответственных и неответственных.
Ответственными являются те механизмы с. н., кратковременная остановка которых приводит к аварийному отключению или разгрузке основных агрегатов станции. Кратковременное прекращение питания неответственных потребителей с. н. не приводит к немедленному аварийному останову основного оборудования. Однако чтобы не расстроить технологический цикл производства электроэнергии, их Электроснабжение спустя небольшой промежуток времени должно Быть восстановлено. В котельном отделении ответственными являются дымососы, дутьевые вентиляторы, питатели пыли. К неответственным относятся смывные и багерные насосы системы гидрозолоудаления, а также электрофильтры. К ответственным механизмам машинного отделения относятся питательные, циркуляционные и конденсатные насосы, маслонасосы турбин и генераторов, подъемные насосы газоохладителей генераторов и маслонасосы системы уплотнения вала генераторов, а к неответственным сливные насосы регенеративных подогревателей, дре-ражные насосы, энжекторные, на ТЭЦ также сетевые насосы, кон-денсатные насосы бойлеров и насосы подпитки теплосети. Прекращение электроснабжения дымососов, дутьевых вентиляторов, питателей пыли приводит к погасанию факела и остановке парового котла. Важное место в технологическом цикле станции занимают питательные насосы, подающие питательную воду в паровые котлы. Мощность электропривода питательных насосов высокого давления составляет до 40% общей мощности потребителей с. н. и достигает нескольких мегаватт. Остановка питательных насосов приводит к аварийному отключению паровых котлов технологическими защитами. Особенно тяжело переносят такую остановку прямоточные котлы блочных электростанций.
Отключение конденсатных и циркуляционных насосов приводит к срыву вакуума турбин и к их аварийной остановке.
К числу особо ответственных потребителей с. н., отказ которых может привести к повреждению основных агрегатов, следует отнести маслонасосы системы смазки турбогенератора и уплотнения вала генератора. Отказ во включении резервных масляных насосов во время аварийной остановки станции с потерей питания собственных нужд может привести к срыву маслоснабжения подшипников турбины и генератора и выплавлению их вкладышей. Поэтому питание маслонасосов турбин и уплотнений вала генератора резервируется аккумуляторными батареями.
На ТЭС имеются многочисленные механизмы общестанционного назначения, необходимые для работы станции. Сюда относятся потребители топливоприготовления и топливонодачи: дробилки, мельницы для размола угля, мельничные вентиляторы, конвейеры и транспортеры топливоподачи и бункеров пылезавода, краны-перегружатели на складе угля, вагоноопрокидыватели. Кратковременная остановка этих механизмов обычно не приводит к расстройству технологического цикла производства электрической и тепловой энергии, и поэтому эти механизмы можно отнести к неответственным. Действительно, в бункерах всегда имеется запас сырого угля, и поэтому останов транспортеров или угледробильных устройств не приводит к прекращению подачи топлива в топочные камеры. Допускается останов и барабанных шаровых мельниц, так как при их использовании на электростанциях обычно имеются промежуточные бункеры с запасом угольной пыли, рассчитанным примерно на два часа работы котла с номинальной производительностью. В случае применения молотковых мельниц промежуточных бункеров обычно не предусматривают, но на каждый котел устанавливают не менее трех мельниц. При останове одной из них оставшиеся обеспечивают не менее 90% производительности.
К общестанционным механизмам относятся насосы химводоочистки и хозяйственного водоснабжения. Большинство из них можно 'отнести к неответственным потребителям, так как кратковременная остановка насосов химводоочистки не должна привести к аварийному режиму в снабжении водой котельных агрегатов. Исключением являются насосы подачи химически очищенной воды в турбинное отделение, так как при нарушении баланса между их производительностью и расходом питательной воды возможно возникновение аварийной ситуации на станции.
К электроприемникам общестанционного назначения относитcя также резервные возбудители, насосы кислотной промывки, противопожарные насосы (эти потребители при нормальных условиях эксплуатации агрегатов не работают), вентиляционные устройства, компрессоры воздушных магистралей, крановое хозяйство, часть электрического освещения, мастерские, зарядные устройства акку-муляторных батарей, потребители открытого распределительного устройства и объединенного вспомогательного корпуса. Большинство из этих потребителей можно классифицировать как неответственные. Ответственными являются некоторые из вспомогательных механизмов электрической части: двигатель-генераторы питателей пыли и двигатели охлаждения мощных трансформаторов, осуществляющие обдув маслоохладителей и принудительную циркуляцию.
