Лабораторная работа № 1,2 монтаж волоконно-оптических кабелей
Цель работы: изучить конструкцию волоконно-оптических кабелей, аппаратуру и оборудование для монтажа волоконно-оптических кабелей, научиться сращивать волокна оптического кабеля.
1.1. Основные теоретические сведения
В волоконно-оптических системах передачи информационные сигналы распространяются по оптическим кабелям. Основным элементом оптического кабеля является оптический волновод – круглый стержень из оптически прозрачного диэлектрика, структура которого обеспечивает распространение вдоль него световых сигналов. Оптические волноводы из-за малых размеров поперечного сечения обычно бывают волоконными световодами (ВС) или оптическими волокнами (ОВ). Первый термин обычно применяется при исследовании вопросов передачи информации с помощью законов оптики, тогда как второму отдается предпочтение при рассмотрении конструктивных и технологических особенностей оптических кабелей.
Для связи по оптическому волокну (рис. 1.1) используются видимые лучи (0,4…0,75 мкм) и ближний диапазон инфракрасных лучей (0,85;1,3;1,55…6 мкм). При этом возможна передача большого числа различных типов волн – мод (m). Исходя из двойственной природы света (лучевой и волновой) различным типам волн (модам) соответствует различное число лучей. Одномодовой передаче соответствует один луч (рис. 1.2, а), а многомодовой – два и более (рис. 1.2, б)
|

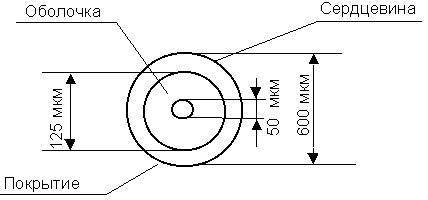

Рис 1.1. Оптическое волокно |
|
Рис 1.2. Одномодовая (а) и многомодовая (б) передачи |
Одномодовый режим возможен при d, < d.
Достоинства одномодовых систем:
малая дисперсия (искажение сигналов);
большая пропускная способность;
большая дальность передачи;
отсутствие модовых искажений.
Свойства оптического кабеля (ОК) определяются, главным образом, двумя характеристиками: затуханием и дисперсией. Затухание ограничивает длину регенерационных участков и дальность передачи по кабелю. Дисперсия приводит к искажению передаваемых сигналов и определяет частотную ширину тракта и пропускную способность кабеля.
Затухание ОК на волне 0,85 мкм – 3–5 дБ/км;
1,3 мкм – 1 дБ/км;
1,55 мкм – 0,5 дБ/км.
Полоса пропускания для многомодового ОК – 300 МГц км;
градиентного – 800 МГц км;
одномодового – 5000 МГц км.
1.2. Материалы для изготовления волоконных световодов
В настоящее время волоконные световоды изготовляют из кварцевого стекла (волокно “кварц–кварц”) с добавлением компонентов. В некоторых случаях применяют полимерные волокна.
