8. Частотный спектр полного цветового телевизионного сигнала

Итак, в совместимой системе цветного телевидения переда­ются сигнал яркости Е_Y и два цветоразностных сигнала E_R-Y и Е_B-Y.

Для того, чтобы обеспечить возможность передачи цветно­го изображения в стандартной полосе частот, отведенной для черно-белого телевидения, используется метод уплотнения, при котором спектр частот сигналов цветности располагается в спектре яркостного сигнала ( рисунок 3.17 ). Для этого используется так называемая цветовая поднесущая частота, .которая

рас­полагается в верхней части спектра яркостного сигнала и модулируется цветовым сигналом при передаче цветовой ин­формации.

Так как глаз не ощущает мелких деталей изображения, то полосу цветоразностных сигналов ограничивают до 1,5 МГц. Передаваемые в общем спектре частот сигналы цветности и яркости могут создавать взаимные помехи. Для их уменьшения существует ряд мер. Например, поднесущая сигнала цветности располагается в верхней части спектра яркостного сигнала, что в значительной мере снижает помехи на экране черно-белого телевизора, так как проявляются лишь в виде мелко­структурной сетки, что менее заметно. Существуют и другие способы снижения уровня помех.

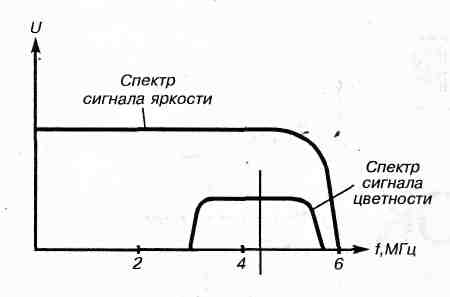

Рисунок 3.17 - Расположение спектра сигнала цветности в спектре сигнала

яркости

180

Тесты для самопроверки

1. Все цвета, существующие в природе, можно получить с помощью смешения основных цветов

1. Красного, зеленого, синего

2. Зеленого, синего

3. Красного, синего

4. Голубого, желтого

2. При построении вещательного цветного телевидения, кроме основных

сигналов, необходимо передавать сигнал

1. Зеленый

2. Яркостный

3. Голубой

4. Красный

3. В телевидении принято не передавать цвет

1. Голубой

2. Красный

3. Зеленый

4. Синий

4. Так как глаз не ощущает мелких деталей изображения, то полосу цветоразностных сигналов ограничивают до

1. 100 кГц

2. 1 МГц

3. 1,5 МГц

4. 6 МГц

5 Сигнал яркости Е_Y образуется путем сложения сигналов

1 Е_B , Е_G , Е_R .

2 Е_B , Е_R

3 Е_G , Е_R

4 Е_B , Е_G

Задача для самостоятельной работы

Сигналы одинакового уровня (например, Е _R=Е _G=Е _В=1 В). Далее эти три сигнала подаются на матрицу М_1, где в соответствии с уравнением (1) формиру­ется сигнал яркости E_Y.

E_Y =0,30 E_R + 0,59 E_G + 0,11 Е_в ( 1 )

Принцип действия матрицы поясняется устройством, содержащим четыре резистора (рисунок 3.18). Для правильной, точной работы необходимо соблюдать ус­ловия:

R_R » R_вых; R_G » R_вых; Rв » R_вых. ( 2 )

В этом случае взаимное влияние сигналов E_R, E_G и Е_в на работу матрицы практи­чески исключается.

181

В соответствии с ( 2 ) можно принять R_R=1/30 МОм; R_G=1/59 МОм; R_В=1/11 МОм. Для соблюдения неравенств ( 2 ) примем R_вых = 1 кОм = 10^-3 МОм.

На резисторе R_вых сумма сигналов составит

U_Y= U_R+U_G+U_B= (R_вых/R_R)E_R+ (R_вых/R_G)E_G+(R_вых/R_В) E_B = 0,1 В.

Для получения E_Y =E_R =E_G =E_B= 1В необходимо, чтобы коэффициент уси­ления усилителя составил K_Y = E_Y/ U_Y = 1/0,1 = 10.

Рисунок 3.18 - Схемы матрицы, формирующей сигнал яркости

Литература

1 Виноградов В.А. Уроки телемастера. Часть первая: Устройство и ремонт

современных цветных телевизоров. Учебно – справочное пособие. – СПб.:

КОРОНА принт, 2008.-416с.21...25

2. Джакония В.Е. и др. Телевидение: Учебник для вузов; под ред. В.Е. Джаконии

4-ое изд. Стереотип. – М .: Горячая линия- Телеком, 2007. -616 с: с 204…238

182

Лекция 17

Экспресс - проверка знаний пройденного материала

1 Нарисовать смешение трех основных цветов

2 Нарисовать испытательный сигнал вертикальных цветных полос

3 Нарисовать схему матрицы, формирующей сигнал яркости

4 Нарисовать полный спектр сигнала

После изучения лекции № 17 студент должен знать : принцип работы системы NTSC, PAL

Уметь : определить отличие системы NTSC от PAL

План ( логика ) изложения материала

3.1. 9 Системы цветного телевидения NTSC,PAL
