3.1.21 Блок кадровой развертки

Блок кадровой развертки формирует отклоняющие токи, обеспечивая развертку электронных лучей кинескопа по верти­кали.

Сравнительно низкая частота кадровой развертки (50 Гц) привела к существенному отличию работы кадровой и строч­ной разверток. Паразитные емкости, играющие существенную роль в строчной развертке, при пocтpoeнии cxeм кадровой развертки можно не учитывать. Не требуются также и демп­ферные диоды. Кадровые отклоняющие катушки при медленно изменяющихся токах и напряжениях во время формирования прямого хода лучей по вертикали можно рассматривать как чисто активные нагрузки, и отклоняющий ток в кадровых ка­тушках будет определяться приложенным пилообразным напря­жением. Тем не менее, небольшая индуктивная составляющая полного сопротивления кадровых отклоняющих катушек тре­бует ее компенсации. Для этого форма пилообразного напря­жения должна быть линейно-параболической. Обратный ход лучей должен быть значительно короче прямого хода. В этом случае реактивное сопротивление кадровых катушек резко воз­растает, и для формирования обратного хода лучей к кадровым отклоняющим катушкам необходимо приложить импульсное напряжение.

Рассмотрим работу выходного каскада кадровой развертки (рисунок 3.57).

Выходной каскад выполнен по двухтактной бестрансформаторной схеме на транзисторах одного типа проводимости — VT2 и VT3, включенных последовательно через диод VD3. Управляющий сигнал поступает с нагрузки R1 эмиттерного повторителя VT1 на базу транзистора VT3. Транзисторы VT2 и VT3 работают поочередно. В первый момент времени управля­ющий сигнал на базе транзистора VT3 имеет низкий уровень и транзистор заперт. Транзистор VT2 открыт при этом положи­тельном смещении на базе за счет элементов R2, VD1, VD2.

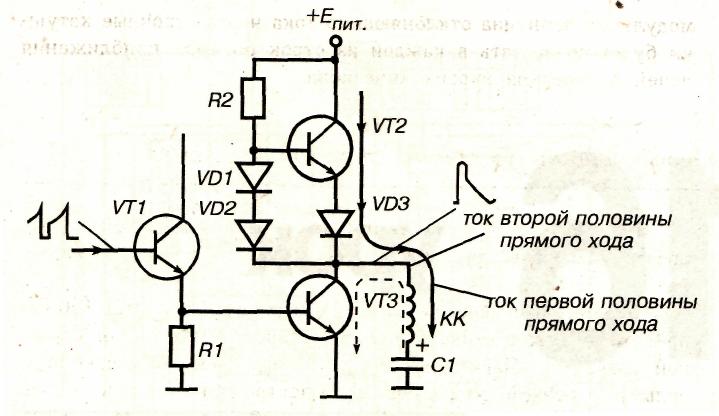

Рисунок 3.57 - Упрощенная схема выходного каскада кадровой развертки

246

Ток течет по цепи: +Е_пит → открытый переход коллектор-эмиттер транзистора VT2 → диод VD3 → кадровые отклоняю­щие катушки →конденсатор С1 → корпус. Конденсатор С1 заряжается, а ток в указанной цепи уменьшается. Лучи при этом перемещаются от верха экрана к его середине. К момен­ту времени, когда лучи находятся в центре экрана, транзистор VT2 закрывается, а открывается транзистор VT3 под действи­ем управляющего сигнала. Источником питания для него слу­жит заряженный до напряжения +Е_пит конденсатор С1. Ток через кадровые катушки меняет направление и течет по цепи: верхняя (по схеме) обкладка конденсатора С1 → кадровые ка­тушки → открытый переход коллектор-эмиттер транзистора VT3 → корпус → нижняя обкладка С1.

Лучи кинескопа перемещаются от середины экрана к ниж­нему краю.

Диод VD3 обеспечивает согласование режимов работы транзисторов VT2 и VT3, надежно запирая транзистор VT2 во время второй половины прямого хода вследствие падения на­пряжения на этом диоде.

Диоды VD1 и VD2 служат для создания начального отпи­рающего напряжения транзистора VT2, а также обеспечивают его термокомпенсацию.

Тесты для самопроверки

1. Блок строчной развертки формирует отклоняющие токи, обеспечивая

развертку электронных лучей кинескопа по

1. Горизонтали

2. Вертикали

3. Линейно характеристики

4. Нелинейной характеристики

2. Блок кадровой развертки формирует отклоняющие токи, обеспечивая развертку электронных лучей кинескопа по

1 Горизонтали

2 Вертикали

3 Синусоидальной характеристики

4 Нелинейной характеристики

3 Кадровая развертка телевизора имеет частоту

1 150 Гц

2 250 Гц

3 500 Гц

4 50 Гц

4 Частота строчной развертки телевизора равна

1 25 000 Гц

2 65000 Гц

3 15625 Гц

4 1000 Гц

247

5. Синусоидальные колебания, возникающие в контуре, суммируются с

отклоняющим током, в результате форма суммарного тока становится

1. S- образной

2. Линейной

3. Г – образной

4. С – образной

Задачи для самостоятельной работы

Задача 1

Для получения неискаженной формы импульсов с точностью, удовлетворяющей практические инженерные расчёты, достаточно воспроизвести 20 – ю гармонику. Определите верхнюю граничную частоту

для строчной и кадровой развертки.

Для строчной развертки верхняя граничная частот равна

F_{вер.стр.} = 20 × f_стр. ,

F_{вер.стр.} = 20 × 15625 = 300 кГц,

Для кадровой развертки верхняя граничная частот равна

F_{вер.кад.} = 20 × f_кад.,

F_{вер.кад} = 20 × 50 = 1 000 Гц.

Задача 2

Определите величину индуктивности L_кс отклоняющей катушки цветного телевизора и тип транзистора для ключа, если амплитуда тока протекающего через катушка равна I_кmax = 1 мА , время прямого хода

Т_пр = 10 мкс, время обратного хода Т_обр. = 1 мкс, напряжение питания ТВС

Е = 12 В.

I_кmax = ( Е ×Т_пр ) / ( 2 ×L_кс ),

L_кс = ( Е ×Т_пр) / (2× I_кmax ),

L_кс = (12 ×10 10^-6 ) / (2×10^-3 ) = 60 10^-3 Гн.

Максимальная энергия в катушке магнитного поля равна

W_L = [ L_кс×( I_кmax )² ] / 2 ,

W_L = [ 60 10^-3 ×(1 10^-3)² ] / 2 = 3 10^-4 Дж.

248

Амплитуда колебаний напряжения равна

U_max = (π/2 ) Е ( Т₁/Т₂ ),

U_max = ( 3,14/2 ) × 12 × ( 10 10^-6/ 1 10^-6) = 188,4 В

« Разрывная мощность » , характеризующая работоспособность ключа

равна

Р_разв. = I_кmax ( U_max + Е ),

Р_разв = 1 10^-3 ( 188,4 + 12 ) = 0,2 Вт.

На практике в схеме строчной развертки при выборе типа транзистора,

тиристора необходимо руководствоваться следующими неравенствами :

I_доп ≥ I_max ; U_доп ≥ U_max ; I_доп U_доп ≥ Р _разв

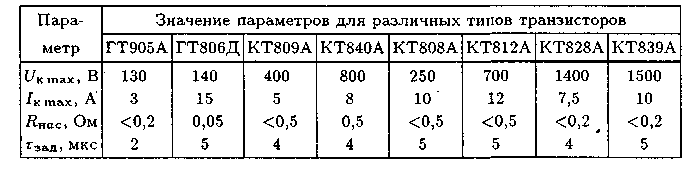

Таблица 3.1- данные транзисторов применяемых в кинескопах

Выбираем транзистор типа КТ809А.

Литература

1. Виноградов В.А. Уроки телемастера. Часть первая: Устройство и

ремонт современных цветных телевизоров. Учебно – справочное

пособие. – СПб.: КОРОНА принт, 2008.-416с.159…165

2 Самойлов В.Ф., Хромой Б.П. Основы цветного телевидения. - М.: Радио

и связь, 1982.- 160с. с. 48...49.

3 Джакония В.Е. и др. Телевидение: Учебник для вузов; под ред. В.Е.

Джаконии 4-ое изд. Стереотип. – М .: Горячая линия- Телеком, 2007. -

616 с: с 152...187

Примеры практических занятий

1 Изучение блока радиоканала приёмника цветного телевидения

2 Изучение блока развертки приёмника цветного телевидения

3 Изучение блока цветности приёмника цветного телевидения

4 Изучение особенности кодирования и декодирования системы РАL и

NТSС.

5 Изучение особенности кодирования и декодирования системы SЕСАМ

При изучении блоков приёмников цветного телевидения студент должен нарисовать структурную схему, описать функциональное назначение узлов и принцип работы блока указанного в задании, а также описать частотный спектр телевизионного сигнала, полный телевизионный сигнал.
