3.1.15 Унифицированный стационарный цветной телевизор (усцт).

Кассетно-модульный принцип конструирования ТВ при­емника, при котором каждый функциональный узел электрической схемы конструктивно завершен модулем, позволяет в современных приемниках отечественного производства с кинескопами с самосве­дением, начиная с первых выпусков, типа ЗУСЦТ (третье поколе­ние, унифицированный, стационарный цветной телевизор), функцио­нально наращивать в пределах единой конструкции и электрической схемы полезные качества, внедряя новые модули и заменяя уста­ревание модифицированными модулями, но сохраняя неизменным все остальное. Каждый модуль (или субмодуль) содержит одну или не­сколько интегральных схем и ряд дискретных элементов, смонти­рованных на одной плате. Однотипные модули

216

взаимозаменяемы и соединяются разъемами и жгутами проводов. По мере появления интегральных схем новых поколений с расширенными возможностя­ми заводы-изготовители, не меняя технологического процесса, могут существенно улучшить потребительские качества модернизируемых приемников. На таком принципе осуществляется эволюция унифи­цированных телевизоров от ЗУСЦТ к телевизорам четвертого и пя­того поколений (4УСЦТ и 5УСЦТ) . Для этих целей были раз­работаны следующие устройства: двухстандартные блоки цветности PAL/SECAM, двухстандартные модули радиоканала с разносом не­сущих звука и изображения 6,5 и 5,5 МГц, блок выбора программ с цифровым синтезом частот, дистанционное управление на инфра­красных лучах, устройство внешней коммутации сигналов для под­ключения видеомагнитофона и компьютера, импульсный источник питания с управлением на микросхеме и т.д.

С появлением микросхем третьего и четвертого поколений в оте­чественном исполнении в телевизорах четвертого и пятого поколений применяются известные устройства, значительно улучшающие каче­ство изображения в принимаемых стандартах, такие как устройство автоматического баланса белого (АББ), корректор цветовых переходов, динамический регулятор уровня черного, шумоподавитель в сиг­нале яркости, ограничитесь тока лучей и др. Телевизоры пятого по­коления, выполненные на аналого-цифровых интегральных схемах с микропроцессорным управлением, отличаются от своих предше­ственников наибольшей комфортностью управления и наилучшими показателями, которые можно получить при воспроизведении цвет­ного изображения в принимаемом стандарте. Микропроцессор в бло­ке управления обеспечивает автоматическую настройку на любой из телевизионных каналов в диапазонах MB и ДМВ, запоминание до 90 из отобранных программ, переключение их по кольцу в сторону уменьшения или увеличения номера канала, их прямой выбор, пере­ключение систем приема, электронную регулировку громкости, яр­кости, контрастности и насыщенности, запоминание их уровней, пе­реключение телевизора в режим ожидания при пропадании сигнала на входе или по истечении предварительно заданного таймером вре­мени. На экране телевизоров индицируются символы выполняемой функции (номера программы, принимаемой системы цветного теле­видения, состояние таймера, уровень регулировки параметра и др.).

Система настройки и управления телевизором построена на ба­зе БИС микропроцессора, например TVP02065-A4.1, реализующей функции синтезатора напряжения настройки совместно с функция­ми дистанционного управления. Принцип синтеза напряжения на­стройки основан на формировании и запоминании этого напряже­ния в цифровой форме. Для этого используются генератор меня­ющегося кода, цифро-аналоговый преобразователь и электрически стираемое перепрограммируемое запоминающее устройство. Взаи­модействие между ними организуется по известной концепции фирмы Philips при помощи двухпроводной цифровой шины PC (Inter Integrated Circuit — между микросхемами). Это позволяет надеять­ся, что с переходом к цифровым телевизорам, в которых в канале изображения и звука будут применяться только цифровые схемы и методы обработки сигнала при пользовании той же шиной

217

I²С, воз­можно будет эволюционно заменять аналоговые микросхемы третье­го и

четвертого поколений на микросхемы с цифровым интерфейсом для шины FC, например, серии 8000-фирмы Phillips. Это позволит заводам-изготовителям постепенно в традициях унифицированного телевизора УСЦТ перейти от модели 5УСЦТ с аналого-цифровым управлением к цифровым телевизорам с цифровой обработкой сиг­налов видео и звука по шине I²С, связывающей непосредственно со­ответствующие модули цифрового исполнения.

На рисунок 3.40 представлен общий вид (сзади) цветного телевизора типа 5УСЦТ, в котором функциональные узлы конструктивно вы­полнены в кассетно-модульном виде. Это позволяет разместить прак­тически всю электрическую схему на одном вертикальном шасси с двумя продольными кассетами слева и справа от прожектора кине­скопа, кроме модуля видеоусилителей кинескопа МВК-501, который

-

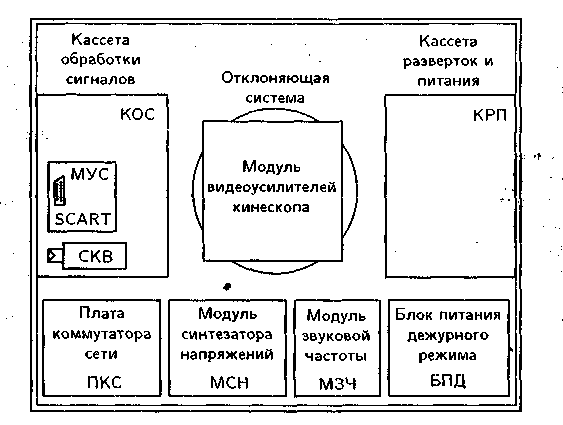

Рисунок 3.40 - Размещение функциональных узлов схемы в конструкции

телеви­зора 5УСТЦ

размещается непосредственно на панели кинескопа и благодаря это­му не угрожает высокими напряжениями и возможными пробоями в кинескопе управляющим низкочастотным цепям на микросхемах в блоке цветности.

В соответствии со структурной схемой телевизора 5УСЦТ (рисунок 3.41) кассета обработки сигналов КОС-501 содержит модули СКВ-41Е2К всеволнового селектора каналов, двухстандартные УПЧИ и УПЧЗ радиотракта на 6,5 и 5,5 МГц на микросхеме TDA-8305 и блок цветности,

218

включающий в себя двухсистемный декодер PAL/SECAM (174ХА32), видеопроцессор с оперативными регулято­рами (К174ХАЗЗ) и корректором цветовых переходов сигналов цвет­ности (174ХА37). Кроме этих узлов в этой же кассете размещаются кадровая развертка на микросхеме К1021ХА5 и модуль устройства согласования МУС-501 для коммутации сигналов внешних устройств (например, компьютера или видеомагнитофона).

Рисунок 3.41 - Структурная схема цветного телевизора типа 5УСТЦ

УПЧИ и УПЧЗ радиотракта на 6,5 и 5,5 МГц на микросхеме TDA-8305 и блок цветности, включающий в себя двухсистемный декодер PAL/SECAM (174ХА32), видеопроцессор с оперативными регулято­рами (К174ХАЗЗ) и корректором цветовых переходов сигналов цвет­ности (174ХА37). Кроме этих узлов в этой же кассете размещаются кадровая развертка на микросхеме К1021ХА5 и модуль устройства согласования МУС-501 для коммутации сигналов внешних устройств (например, компьютера или видеомагнитофона).

Кассета разверток и питания КРП-501 содержит модуль строч­ной развертки с корректором вертикальных линий и сплит трансформатором типа TDKC-4 или TDKC-19 для питания накала и электро­дов кинескопа и модуль импульсного питания телевизора с устрой­ством размагничивания кинескопа (УРК).

В состав телевизора модели 5УСЦТ входят кроме указанных унифицированных узлов также модуль звуковой частоты МЗЧ-50 ji синтезатор напряжений МСН-501. Последний, как правило, не является унифицированным и выполняет функцию блока управле­ния оперативными электронными регулировками, выбора программ, стандарта вещания и системы цветного телевидения с помощью микроЭВМ, например, на базе микросхемы РСА 84С640Р/019В, сообща­ющейся по цифровой информационной шине Г²С с перепрограммируе­мым запоминающим устройством (ППЗУ) на микросхеме PCF8582A.

219

Аналого-цифровой принцип управления, осуществляемый в этом бло­ке, позволяет синтезировать необходимые уровни аналоговых на­пряжений, которые соответственно управляют аналоговыми цепями электронных регулировок микросхем в блоке цветности (яркость, контрастность, насыщенность), уровнем

звукового сопровождения в канале звука, напряжением настройки для варикапов в селекторе каналов и др.

Различные манипуляций по ^настройке и регулировке приемни­ка осуществляются с помощью клавиатуры платы управления ПУ-51, сопряженной с МСН-501, в которой при помощи наружных кла­вишных переключателей формируются коды команд для микроЭВМ. Эти команды переводятся в цифровой сигнал, после чего в результа­те взаимодействия микропроцессора и ППЗУ цифровой продукт по­сле АЦП выводится в виде аналогового напряжения на соответству­ющий управляемый узел, например электронный регулятор уровня яркости в блоке цветности, регулятор настройки на номер радиока­нала в СКВ и т.д. Предусмотрено дистанционное управление моду­лем синтезатора напряжения при помощи фотоприемника на микро­схеме TDA3048, установленного в модуле, и пульта дистанционного управления ПДУ-5: с инфракрасным передатчиком, выполненного на микросхеме SAA 3010Р.

В телевизоре типа 5УСЦТ применяется система дежурного пи­тания БПД, которая включает полное питание телевизора при вызо­ве соответствующей командой с ПДУ либо от запрограммированного таймера в блоке МСН-501 посредством платы коммутации управляю­щей цепи КУЦ-45, информационно связывающей ВПД-45 и МСН-501.

На рисунок 3.41 показано выделенными штриховкой информацион­ными шинами взаимодействие блока управления МСН-501 телевизо­ра с основными узлами телевизора при пользовании функциональной клавиатурой лицевой панели самого телевизора ПУ-51 либо подобной клавиатурой на пульте дистанционного управления ПДУ-5.

Очевидно, что следующим шагом в развитии унифицированных телевизоров будет замена в этих шинах аналоговых управляющих и коммутирующих сигналов на цифровые коды двухпроводной шины I²С, связывающей микропроцессор блока управления с цифровыми интерфейсами аналоговых микросхем. Причем возможно сначала применение специальных интерфейсных микросхем, осуществляю­щих только адаптацию цифрового сигнала управления применитель­но к уже используемым типам аналоговых микросхем с аналоговой обработкой и регулировкой телевизионных сигналов. В последую­щих поколениях телевизоров может быть полная замена всех функ­циональных узлов с регулировкой и обработкой сигналов исключи­тельно на узлы цифрового исполнения, объединенные цифровой ин­формационной шиной I²С .

220

Тесты для самопроверки

1. Общий признак современных вещательных систем цветного телевидения с частотным уплотнением сигналов, является

1. Совместимость

2. Экономичность

3. Масса

4. Объём

2. Радиосигнал принятый телевизионной антенной, поступает на

1. Выпрямитель

2. Усилитель

3. Селектор каналов

4. Кинескоп

3 Получение цветоразностных сигналов E'_R-_Y, E'_G-_Y и E'_B-_Y осуществляется

в блоке

1 Цветности

2 Развертки

3 Радиоканала

4 Динамического сведения

4 В соответствии со структурной схемой телевизора 5УСЦТ в нём

используется блок, в котором применяется видеопроцессор

1. Выпрямитель

2. Усилитель

3. Синтезатор

4. Кассета обработки сигналов

5 Связь между микропроцессором и запоминающим устройством

осуществляется по цифровой

1. Информационной шине I²С

2. С помощью триггеров

3. С помощью шифратора

4. С помощью флеш – памяти

Литература

1 Виноградов В.А. Уроки телемастера. Часть первая: Устройство и ремонт

современных цветных телевизоров. Учебно – справочное пособие. – СПб.:

КОРОНА принт, 2008.-416с.83…90.

2 Джакония В.Е. и др. Телевидение: Учебник для вузов; под ред. В.Е.

Джаконии 4-ое изд. Стереотип. – М .: Горячая линия- Телеком, 2007. -616

с: с 420…428

221

Лекция 21

Экспресс - проверка знаний пройденного материала

1 Нарисовать структурную упрощенную схему приемника цветного

телевидения

2 Нарисовать структурную схему цветного телевизора типа 5УСТЦ

После изучения лекции № 21 студент должен знать : принцип работы блока радиоканала и канала яркости

Уметь : нарисовать структурные схемы радиоканала и канала яркости

План ( логика ) изложения материала

3.1.16 Блок радиоканала

3.1.17 Особенности канала яркости
