6. Стадии и этапы разработки
Этап 1. Электрическая структурная схема модуля. Разработка технического задания. - 21.02.2013 г.
Этап 2. Введение. Аннотация. Принципиальная электрическая схема. - 23.04.2013 г.
Этап 3. Расчетная часть работы. Заключение. Приложения. - 27.05.2013 г.
Защита курсовойработы – 27.05.2013 г.
7. Порядок контроля и приемки
Курсовая работа защищается на технической комиссии кафедры АРТ.

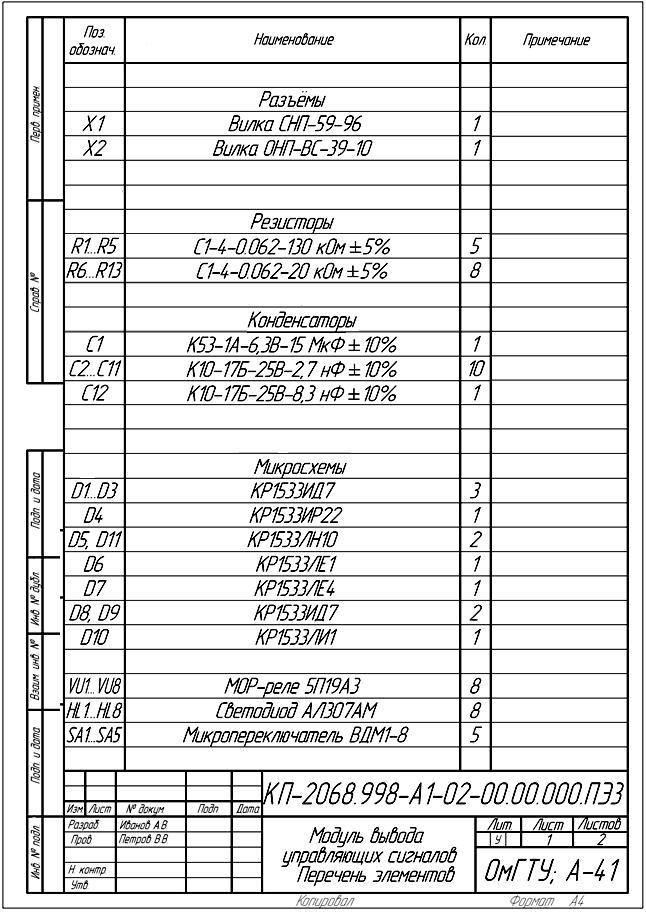

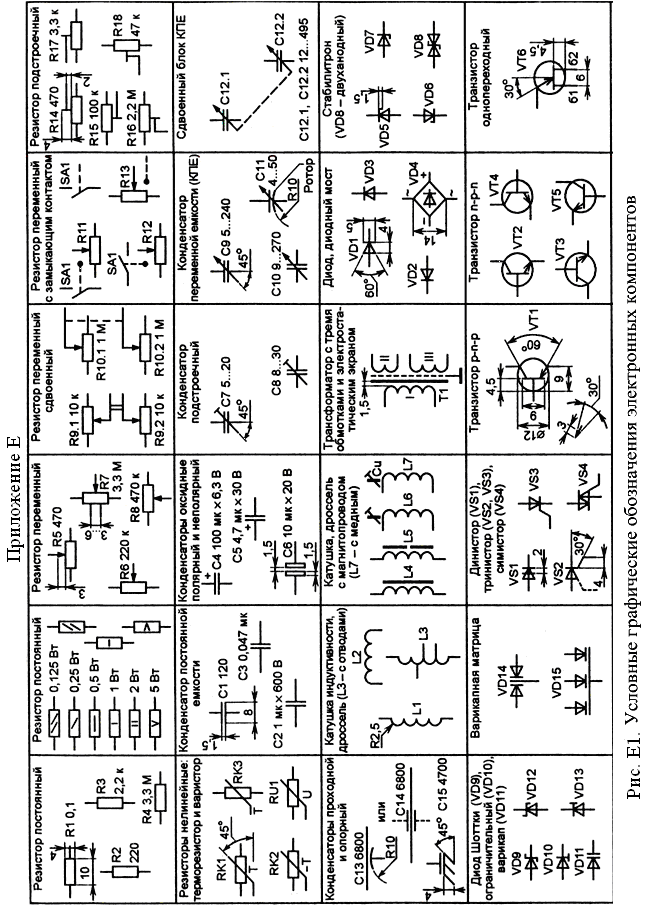

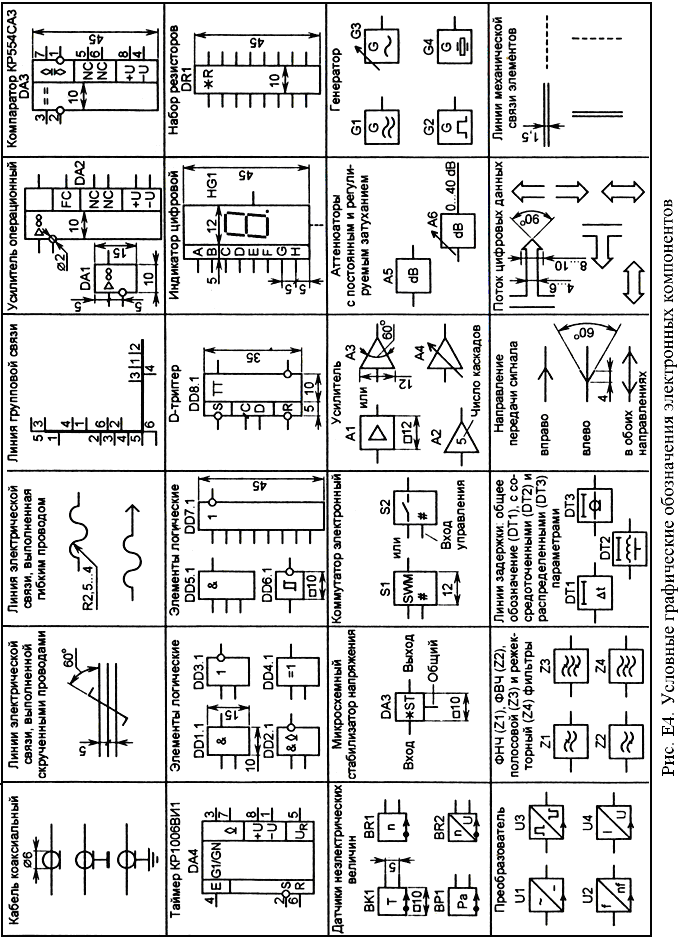

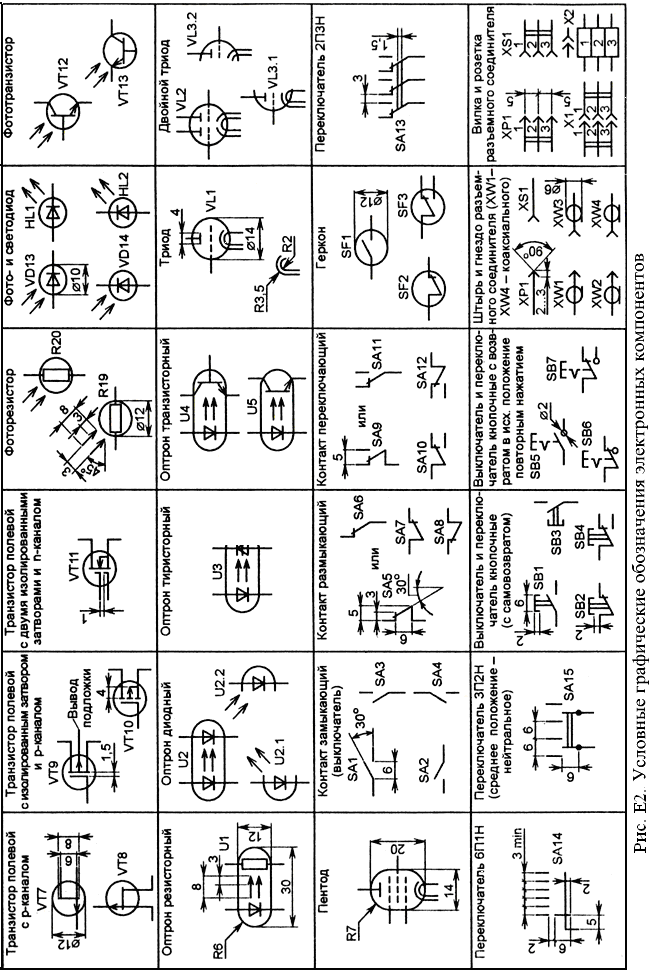

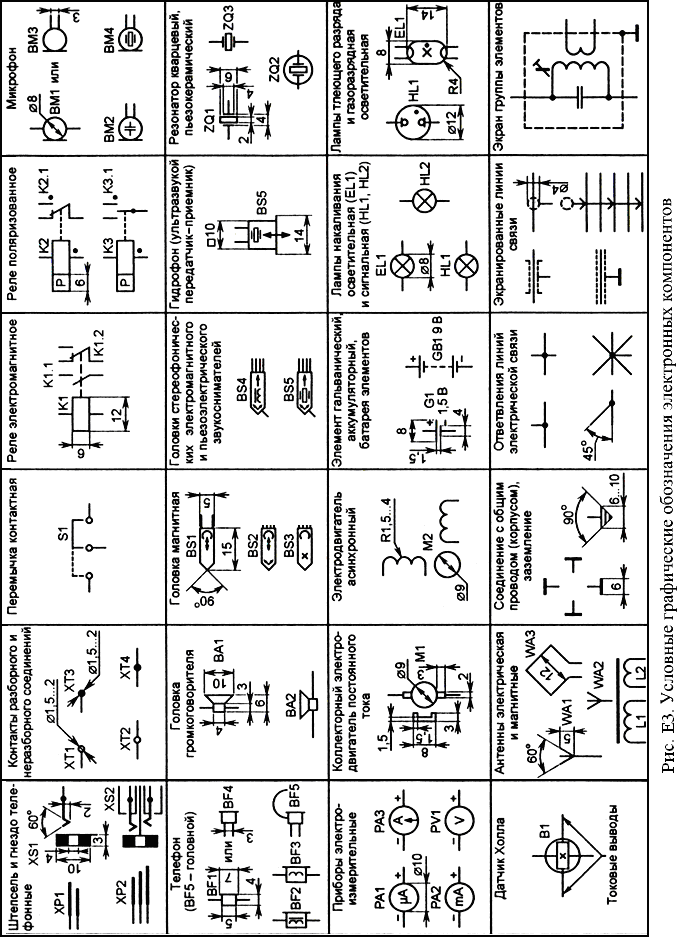

Приложение D
Приложение F
Таблица F
Перечень отечественных микросхем ЦАП и АЦП и их аналогов
ЦАП/АЦП |
Описание |
Аналог |
417ПА1 |
Функционально полный 12-разрядный ЦАП |
DAC1118 |
417ПА2 |
Функционально полный 12-разрядный ЦАП |
DAC1118 |
427ПА1 |
Умножающий 15-разрядный ЦАП |
DAC707 |
427ПА2 |
16-разрядный умножающий ЦАП |
DAC370 |
427ПА3 |
18-разрядный ЦАП |
DAC377 |
427ПА4 |
16-разрядный умножающий ЦАП |
— |
427ПА5 |
18-разрядный функционально полный ЦАП с выходом по напряжению |
— |
427ПВ1 |
14-разрядный АЦП |
MN5260 |
427ПВ2 |
12-, 14-, 16-разрядные АЦП напряжений вращающихся трансформаторов |
— |
572ПА1 |
Перемножающий 10-разрядный ЦАП |
AD7520 |
572ПА2 |
12-разрядный перемножающий ЦАП |
AD7522 |
572ПА3 |
Прецизионный 16-разрядный ЦАП |
ICL7145 |
572ПА5 |
Двухканальный умножающий 8-разрядный ЦАП |
AD7528 |
572ПА6 |
Прецизионный 10-разрядный ЦАП |
AD7533 |
572ПА7 |
Перемножающий 12-разрядный ЦАП |
AD7541A |
572ПВ1 |
12-разрядный АЦП |
AD7570 |
572ПВ3 |
8-разрядный АЦП с интерфейсом микропроцессора |
AD7574 |
572ПВ4 |
8-канальная 8-разрядная система сбора данных |
AD7581 |
594ПА1 |
Перемножающий 12-разрядный ЦАП |
AD562 |
817ПА1 |
Цифро-аналоговый преобразователь |
— |
849ПА1 |
4…16-разрядный ЦАП |
DAC1136 |
1100СК2 |
Устройство выборки и хранения |
LF398 |
1100СК4 |
Быстродействующее устройство выборки и хранения |
— |
1100СК5 |
Быстродействующее устройство выборки и хранения |
— |
1103СК1 |
Быстродействующее устройство выборки и хранения |
AD783 |
1103СК2 |
Быстродействующее устройство выборки и хранения |
SHC600 |
1103СК3 |
Быстродействующее устройство выборки и хранения |
SHC605 |
1107ПВ1 |
6-разрядный АЦП |
TDC1014 |
1107ПВ2 |
8-разрядный АЦП |
TDC1007 |
Окончание табл. F
ЦАП/АЦП |
Описание |
Аналог |
1107ПВ3 |
6-разрядный АЦП |
AD5010 |
1107ПВ4 |
8-разрядный АЦП |
TDC1025 |
1107ПВ5 |
6-разрядный АЦП |
SDA5200 |
1107ПВ6 |
10-разрядный АЦП |
TDC1019 |
1107ПВ7 |
8-разрядный широкополосный АЦП |
SDA8010 |
1107ПВ9 |
10-разрядный АЦП |
— |
1108ПА1 |
12-разрядный ЦАП двоичного параллельного цифрового кода в постоянный ток |
AD562 |
1108ПА2 |
8-разрядный ЦАП |
AD558 |
1108ПА3 |
6-разрядный ЦАП |
MC1506 |
1108ПВ1 |
10-разрядный АЦП |
TDC1013 |
1108ПВ2 |
12-разрядный АЦП |
Am6112 |
1108ПВ3 |
14-разрядный АЦП |
— |
1113ПА1 |
12-разрядный ЦАП с интерфейсом микропроцессора |
AD3860 |
1113ПА2 |
Полупроводниковая СБИС ЦАП на 16 разрядов |
— |
1113ПВ1 |
10-разрядный АЦП с интерфейсом микропроцессора |
AD571 |
1113ПВ2 |
16-разрядный АЦП с интерфейсом микропроцессора |
— |
1118ПА1 |
Быстродействующий 8-разрядный ЦАП |
MC10318 |
1118ПА2 |
Быстродействующий 10-разрядный ЦАП |
TDC1016 |
1118ПА3 |
Быстродействующий 8-разрядный ЦАП. |
AD9768 |
1118ПА4 |
Быстродействующий 10-разрядный ЦАП |
CX20051 |
1118ПА6 |
Быстродействующий 10-разрядный ЦАП |
CX20201 |
1126ПВ1 |
Двухканальный 8-разрядный АЦП |
— |
1132ПВ1 |
6-разрядный АЦП |
TDC1014 |
1148ПА1 |
10-разрядный ЦАП |
AD562 |
1160ПВ1 |
12-разрядный АЦП |
— |
1446ПВ1 |
10-разрядный АЦП с интерфейсом микропроцессора |
MAX151 |
1523ПА1 |
10-разрядный быстродействующий ЦАП |
— |
1523ПВ1 |
6-разрядный КМОП/КНС АЦП |
CA3306 |
1523ПВ2 |
8-разрядный АЦП с малым энергопотреблением |
CA3318 |
6100ПА1 |
8-разрядный ЦАП с временем установления 1 нс |
TQ6112 |
У2ПА2091 |
Высоколинейный малоразрядный ЦАП |
— |
AS7533 |
Прецизионный 10-разрядный ЦАП |
AD7533 |
Приложение G
Таблица G
Оптопары с цифровым выходом
Тип |
Схема |
Описание |
Uвых, В |
Iвх, мА |
КПI, % |
tн/tс, мкс |
К293ЛП1А |
|
Логический инвертор, ТТЛ - выход |
5.5 |
10 |
5 |
500 |
К293ЛП1Б |
5.5 |
10 |
5 |
1000 |
||
К293ЛП1 |
|
Быстродействующий логический инвертор, ТТЛ - выход |
5.5 |
10 |
5 |
300 |
К293ЛП6Р |
|
5.5 |
10 |
5 |
300 |
|
К293ЛП7Р |
|
Быстродействующий логический инвертор, открытый коллектор, ТТЛШ - выход |
15 |
10 |
5 |
100 |
К293ЛП8Р |
|
15 |
10 |
5 |
100 |
