6.6. Основные электрические параметры оптоэлектронных коммутаторов.

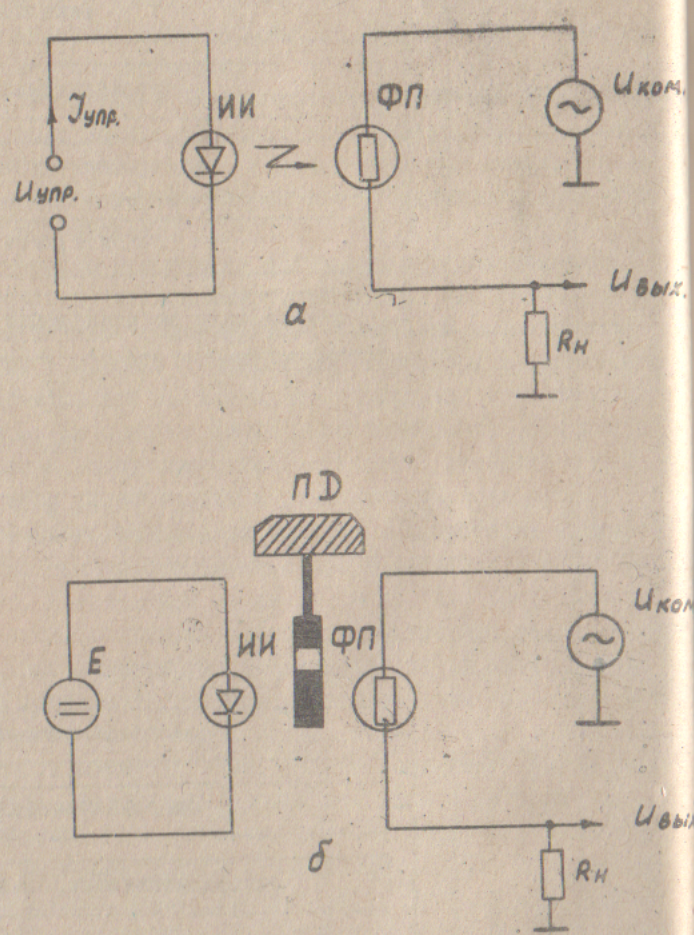

Оптроном называют такой оптоэлектронный прибор, в котором имеются источник и приемник излучения с тем или иным видом оптической и электрической связи между ними, конструктивно расположенных в одном корпусе.

Входная характеристика ОЭК, т.е. зависимость Jynp=f(U упр.), определяется типом свотоизлучателя. В качестве источника излучения в современных оптронах используется р-n переход, выполненный на основе полупроводникового материала, в котором преобразующим механизмом рекомбинации является межзонная излучательная рекомбинация. Для этой цели используются сложные полупроводники и твер­дые растворы на их основе. К ним относятся твердые растворы арсенид галия, фосфиды галия, арсенид галия-алюминия, карбид кремния и другие полупроводниковые материалы.

Под действием прямого тока через p-n переход в базу светодиода инжектируются избыточные носители заряда. При прямой рекомбинации электрон-дырка освобождается энергия, пропорциональная ширине запрещенной зоны, которая излучается в виде фотона. Часть светового потока от излучающего р-n перехода, падающего на светоизлучательную поверхность светодиода под углом, большим углом полного внутреннего отражения, покидает полупроводник и является полезным световым потоком для фотоприемника. Остальная часть поглощается базой светодиода. Коэффициент полезного действия светодиодов с плоской излучающей поверхностью достигает 5-10%

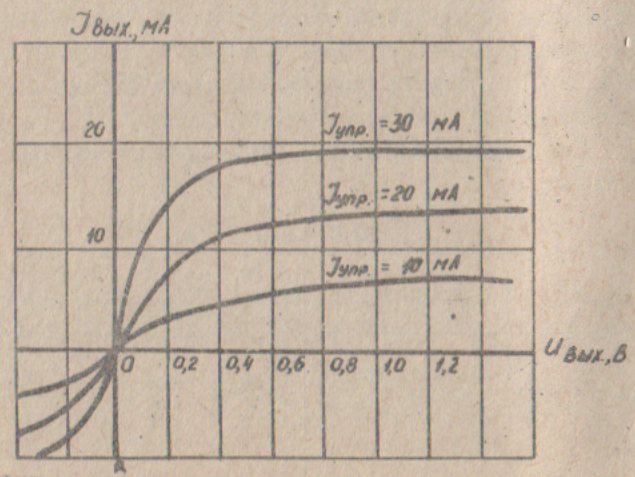

Быстродействие светодиода определяется скоростью рекомби­нации избыточных носителей и измеряется как время нарастания и спада светового потока при задании прямоугольного импульса тока управления и составляет у серийных приборов 50-300 ИС. Типичная входная ВАХ оптрона изображена на рис. 6.7. Выходная характеристика ОЭК Jвых= f( U вых) при Jвх= const определяется типом фотоприемника. В элементарных оптронах в ка­честве фотоприемников используются фоторезисторы, фотодиоды, фототранзисторы, фототиристоры, полевые фототранзисторы и, соот­ветственно, выходные параметры таких оптронов обусловлены осо­бенностями выходных характеристик указанных структур.

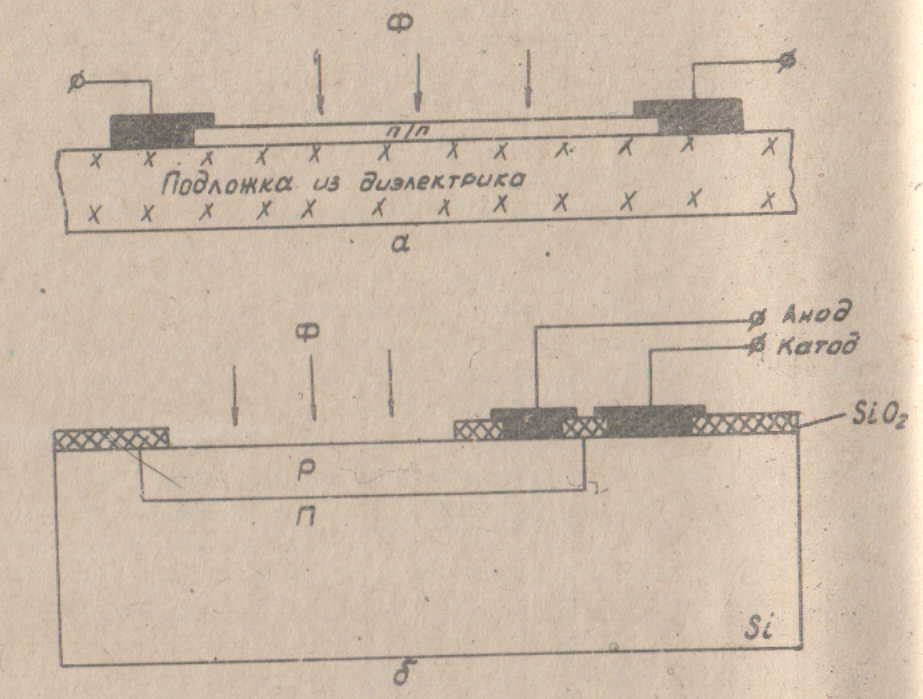

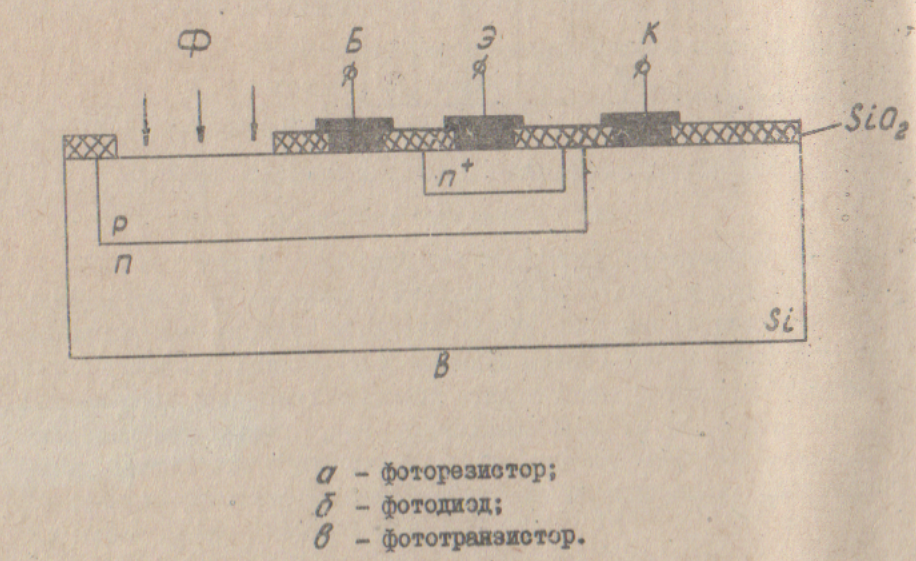

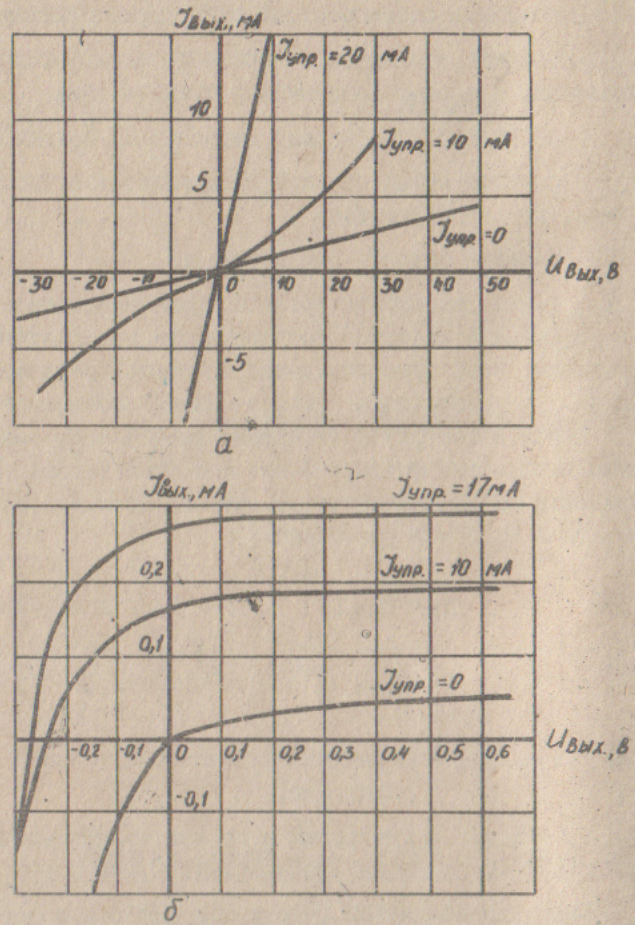

Конструкции планарного фоторезистора, фотодиода и фототран­зистора изображены на рис.6.8. Типичная выходная ВАХ фоторезистора изображена на рис. 6.9,а.

Выходная характеристика фотодиодного оптрона описывается уравнением вида

Jвх=Jo( )-Jдф (6.4)

где Jо - тепловой ток р-n перехода диода;

m - коэффициент рекомендации, равный для кремние­вого р-n перехода 1-2;

- температурный потенциал (25 мВ при Т ± 20°С);

Jдф - фототок короткого замыкания фотодиода;

K_i - коэффициент передачи по току.

При отсутствии освещения ВАХ фотодиода описывается обычным уровнем для р-n перехода. Под действием светового потека в базе фотодиода генерируются носители заряда, которые диффундируют к р-n переходу. Если на р-n переход подано прямое смещение, то эти носители уменьшают градиент концентрации избыточных носите­лей, инжектированных р-n переходом. Если на р-n переход подано напряжение обратного смещения, то эти носители заряда увеличивают градиент концентрации, т.е. увеличивается обратный ток через р-n переход (рис.6.9,б).

Важнейшими особенностями этих характеристик является:

- сильная зависимость обратного тока фотодиода от тока управления и слабая зависимость прямого тока;

- невысокий коэффициент передачи К_ф фотодиодного оптрона;

- большое время пролета носителей, генерированных светом в базе, до р-n перехода;

- большая емкость р-n перехода.

Рис 6.7

Рис 6.8

С целью уменьшения времени пролета носителей и емкости р-n перехода в качестве фотоприемника используются р - i - n фотодиоды, в которых генерация носителей осуществляется в основ­ном в i- слое (слое полупроводника собственной проводимости).

Значительно улучшить параметры ОЭК можно за счет использо­вания в качестве фотоприемника фототранзистора. Выходные харак­теристики фототранзисторного оптрона (рис.б.9,в) описцваются известней системой уравнений:

Jэ=Jэо( -1) - Jэф- инв*Jк(6.2)

Jк =Jко( -1) – Jкф-* Jэ (6.3)

где Jэф,Jкф - первичный фототок эмиттерного и коллекторного переходов;

инв, . - инверсный и прямой коэффициенты передачи по току транзистора.

Нетрудно убедиться, что уравнения токов фототранзистора отличаются от уравнения токов обычного транзистора наличием соот­ветствующих фототоков Jэф=KiэJупр и Jкф= KiкJупр (Кiэ и Кiк - коэффициенты передачи фотодиодов эмиттерного и коллекторного переходов соответственно).

Для фототранзистора величины первичных фототоков связаны соотношением

Jэф

Выходные характеристики фототранзисторного оптрона для схемы включения с разомкнутой базой описываются соотношением

Uвых = (6.5)

Из уравнения (6.3) также следует, что при обратном смеще­нии коллекторного перехода выходной ток равен

Jвых = Jкф (6.6)

При обратном смещении эмиттерного перехода

-Jвых = Jкф (6.7)

Коэффициент передачи по току Ki , который равен отно­шениею максимального выходного тока к току управления, может быть определен из выходной ВАХ фотоприемника

Rдиф = при Jупр. = const .

Ток утечки -Jут характеризует сопротивление оптрона в замкнутом состоянии, обычно К_с измеряется при напряжении 0,5-1 В.

В силу нелинейности выходной характеристики в качестве параметров открытого состояния оптрона используются дифференци­альное сопротивление,

Rдиф = при Jупр. = const .

и остаточное напряжение на открытом ключе при протекании максимального коммутируемого тока, И_ост.
