1.6. Комбинированные топологии
В настоящее время часто используются топологии, которые комбинируют компоновку сети по принципу «шины», «звезды» и «кольца» [14]–[17].
«Звезда-шина» (star-bus) — это комбинация топологий «шина» и «звезда». Чаще всего это выглядит так: несколько сетей с топологией «звезда» объединяются при помощи магистральной линейной шины (рис.1.7).
В этом случае выход из строя одного компьютера не оказывает никакого влияния на сеть — остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из строя концентратора повлечет за собой остановку подключенных к нему компьютеров и концентраторов.
«Звезда-кольцо» (star-ring) кажется несколько похожей на звезду-шину. И в той, и в другой топологии компьютеры подключены к концентратору, который фактически и формирует «кольцо» или «шину».

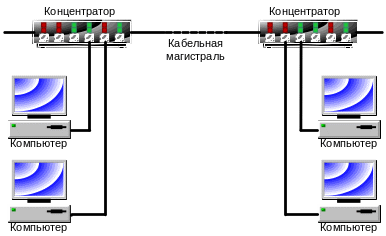

Рис.1.7. Топология «звезда–шина»
Отличие в том, что концентраторы топологии «звезда–шина» соединены магистральной линейной шиной, а топологии «звезда–кольцо» образуют звезду (рис.1.8) на основе главного концентратора.

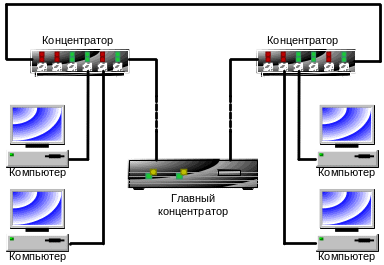

Рис.1.8. Топология «звезда–кольцо»
1.7. Выбор топологии
Существует множество факторов, которые необходимо учитывать при выборе наиболее подходящей к данной ситуации топологии. В табл. 1 приведены обобщенные данные по всем топологиям сетей [1].
Таблица 1
Особенности различных топологий сетей
Топология |
Преимущества |
Недостатки |
«Шина» |
Экономный расход кабеля. Сравнительно недорогая и несложная в использовании среда передачи. Простота, надежность. Легко расширяется |
При значительных объемах трафика уменьшается пропускная способность сети. Трудно локализовать проблемы. Выход из строя кабеля или разъема останавливает работу многих пользователей |
«Звезда» |
Легко модифицировать сеть, добавляя новые компьютеры. Централизованный контроль и управление. Выход из строя одного компьютера не влияет на работоспособность сети |
Выход из строя центрального узла выводит из строя всю сеть |
«Кольцо» |
Все компьютеры имеют равный доступ. Количество пользователей не оказывает сколько-нибудь значительного влияния на производительность |
Выход из строя одного компьютера может вывести из строя всю сеть. Трудно локализовать проблемы. Изменение конфигурации сети требует остановки работы всей сети |
Выбор топологии локальной сети зависит от конкретных условий, при которых учитываются количество пользователей, тип решаемых задач, условия помещения, трафик между отдельными группами пользователей.
2. Сетевые кабели
На сегодняшний день подавляющая часть компьютерных сетей использует для соединения провода или кабели. Они выступают в качестве среды передачи сигналов между компьютерами. Существуют различные типы кабелей, которые удовлетворяют потребности всевозможных сетей, от малых до больших. В широком ассортименте кабелей нетрудно запутаться. Но в большинстве сетей применяются только три основные группы кабелей [3]–[5], [7]:
коаксиальный кабель (coaxial cable);
витая пара (twisted pair);
неэкранированная (unshielded);
экранированная (shielded);
оптоволоконный кабель (fiber optic).
