2.2.2. Экранированная витая пара

Кабель экранированной витой пары (STP) имеет медную оплетку, которая обеспечивает большую защиту, чем неэкранированная витая пара (рис.2.3).

Рис.2.3. Экранированная витая пара

Кроме того, пары проводов STP обмотаны фольгой. В результате экранированная витая пара обладает прекрасной изоляцией, защищающей передаваемые данные от внешних помех. Все это означает, что STP, по сравнению с UTP, меньше подвержена воздействию электрических помех и может передавать сигналы с более высокой скоростью и на большие расстояния. По некоторым источникам [3], [6], [7] сегмент может достигать 160 м.

2.2.3. Компоненты кабельной системы на базе витой пары

Соединители (connectors). Для подключения витой пары к компьютеру используются коннекторы RJ-45 (рис. 2.4).. На первый взгляд, они похожи на телефонные RJ-11, но в действительности между ними есть существенные отличия. Во-первых, вилка RJ-45 чуть больше по размерам и не подходит для гнезда RJ-11. Во-вторых, коннектор RJ-45 имеет восемь контактов, а RJ-11 – только четыре. Построить развитую кабельную систему и в то же время упростить работу с ней поможет ряд очень полезных компонентов.

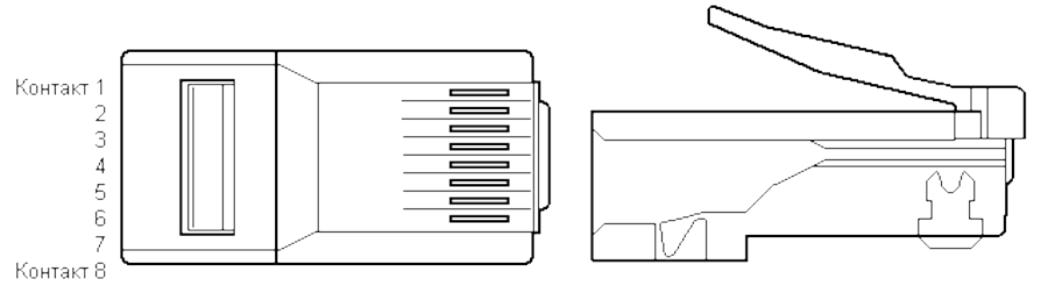

Рис.2.4 Разъем RJ-45

В настоящее время используются две стандартных схемы разводки контактов Т568А и Т568В, определенные в стандарте ANSI/TIA/EIA-568-A (рис. 2.5). Чаще используется схема Т568А.

Рис. 2.5.Схемы разводки T568A и T568B

Распределительные стойки, телекоммуникационные шкафы (рис. 2.6) предназначены для монтажа кабеля и позволяют централизованно организовать множество соединений, занимая при этом достаточно мало места.

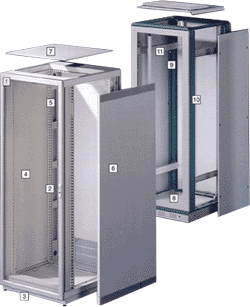

Рис.2.6 Телекоммуникационный шкаф

Кроме этой основной функции, они могут выполнять и дополнительные - в них допускается размещение промежуточных и главных кроссов.

Не разрешается использовать перетерминирование горизонтальных кабелей для внесения штатных изменений в кабельную систему. Для этих целей следует использовать кроссировочные перемычки и патч-корды (рис.2.7). Устройства, предназначенные для поддержки специфических приложений (например, разного рода адаптеры), не могут быть частью горизонтальной кабельной системы и должны устанавливаться вне по отношению к горизонтальному кроссу.

Для избегания деформирования кабелей вследствие скручивания в пучки, слишком крутых изгибов и растягивающих усилий, следует использовать оборудование, специально предназначенное для укладки и маршрутизации кабельных потоков.

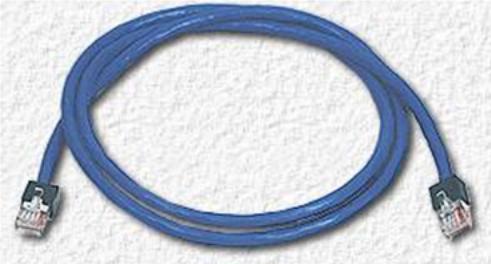

Рис.2.7 Патч-корд

Кабели и шнуры, используемые для подключения активного оборудования, не рассматриваются стандартом в качестве элементов кабельной системы. Максимально допустимая суммарная длина всех патч-кордов и аппаратных шнуров на обоих концах линии -10м.

Разрешается использовать только оборудование, соответствующее требованиям стандартов. Телекоммуникационные шкафы должны быть спроектированы и оборудованы в соответствии с требованиями стандарта ANSI/EIA/TIA-569.

Подключение активного оборудования в телекоммуникационном шкафу разрешается осуществлять с помощью двух типов соединений - "межсоединения" и "кросс-соединения".

Кросс-соединение - применяется для коммутации кабельных подсистем между собой и для подключения активного оборудования с многопортовыми коннекторами. Многопортовыми коннекторами называются конструкции, узлы, с помощью которых реализуется одновременное подключение более одного (нескольких) адресного телекоммуникационного порта. Типичным образцом многопортового коннектора является так называемый Telco-коннектор (коннектор "телефонной компании", Telephone Company connector) - 25-парный коннектор, нашедший массовое применение в телефонии для подключения офисных АТС, а также иногда используемый для подключения активного сетевого оборудования. Метод кросс-соединения в отличие от описанного ниже метода межсоединения позволяет гибко переконфигурировать кабельную систему во всех случаях, но в то же время и требует наличия в кроссе, как минимум, двух единиц коммутационного оборудования, что повышает стоимость системы. Если понятие "кросс" (cross-connect) используется для определения средства, позволяющего осуществлять терминирование кабелей и их межсоединение или кросс-соединение (или оба) с помощью патч-кордов, кроссировочных перемычек или кабелей активного оборудования, то понятие "кросс-соединение" (cross-connection) относится к конкретной конфигурации, в которой кабели и патч-корды или перемычки используются для коммутации отдельных распределительных полей, обслуживающих горизонтальную и магистральную кабельные системы и оборудование телекоммуникационных помещений.

Межсоединение - разрешается использовать только для подключения активного оборудования с однопортовыми коннекторами. В противоположность многопортовым коннекторам однопортовые позволяют осуществлять коммутацию между собой только двух адресных портов. Метод межсоединения полезен в тех случаях, когда производиться подключение к кабельной системе активного оборудования с однопортовыми (модульными) коннекторами, которое само по себе как бы является единицей коммутационного кроссового оборудования, такого, например, как патч-панель. В этом случае появляется возможность неограниченного переключения адресных портов и, за счет исключения второй единицы коммутационного оборудования из конфигурации кросса, снижение затрат на подключение.

Коммутационные панели (patch panels). Коммутационные панели (или патч-панели) предназначены для обеспечения гибких соединений между горизонтальными или магистральными кабелями и портами активного оборудования в телекоммуникационных шкафах (рис. 2.7). Патч-панели имеют модульные гнезда, аналогичные гнездам телекоммуникационных розеток или активного оборудования. В качестве портов активного оборудования ЛВС наиболее часто используются 8 -позиционные модульные гнезда, поэтому удобно соединять порт активного оборудования и порт патч-панели с помощью модульного аппаратного шнура (или патч-корда).

Рис.2.7 Патч-панели

Патч-панели более удобны для использования по сравнению с технологией терминирования, используемой в коммутационных блоках, особенно для конечных пользователей, поскольку каждое гнездо на патч-панели однозначно соответствует розетке на рабочем месте.

Коннекторы на патч-панелях располагаются в соответствии с проектом производителя, и можно встретить как коннекторы, расположенные через одинаковые интервалы, так и расположенные группами по 4 или 6. Как правило, нумеруются коннекторы в соответствии с порядком их следования на патч-панели, но почти всегда предусматривается возможность альтернативной маркировки портов.

Патч-панели поддерживают стандартные схемы разводки (Т568А и Т568В). Можно использовать патч-панель со схемой разводки Т568А для реализации схемы B, но в таком случае необходимо произвести реверсирование пар на коннекторе и, кроме того, при таком подходе резко возрастает вероятность ошибок в коммутации вследствие внесенной путаницы.

Стандартные патч-панели, в общем случае, используют один из видов контакта со смещением изоляции (IDC) на задней части панели для терминирования магистральных или горизонтальных кабелей. Существует две основные конструкционные версии патч-панелей.

Первая - панели, использующие или группы коннекторов с общим терминационным блоком или индивидуальные коннекторы с собственными точками терминирования, расположенными на обратной их стороне. Вторая - панели с многопортовыми коннекторами, предназначенные в основном для специальных приложений.

Технология терминирования патч-панелей идентична терминированию коннекторов телекоммуникационных розеток на рабочем месте или коммутационных блоков. Существуют патч-панели, использующие отдельные контакты IDC, блоки 110, блоки 66, блоки BIX и блоки KRONE. Каждый метод обладает своими преимуществами и недостатками и, как правило, выбор зависит от личного отношения компании-монтажника. Следует отметить, что использование стандартных блоков 66, в общем, не рекомендуется в высокоскоростных кабельных системах, в особенности в системах с характеристиками выше категории 3. Использование современных блоков категории 5 можно рекомендовать при условии наличия сертификата UL.
