Транзистори
Система позначень
Зустрічаються транзистори (біполярні), які мають стару, введену до 1964 р. систему позначень. За старою системою в позначення транзистора входить буква П і цифровий номер. За номером транзистора можна визначити, для яких каскадів радіоелектронної конструкції він розроблений. Якщо перед буквою П стоїть буква М, то це означає, що корпус транзистора холодносварочной конструкції. Розшифровка типів транзисторів за номером наступна:
Низькочастотні (до 5 МГц):
- 1 … 100 – германієві малої потужності, до 0,25 Вт;
- 101 … 201 – кремнієві до 0,25 Вт;
- 201 … 300 – германієві великої потужності, більше 0,25 Вт;
- 301 … 400 – кремнієві більше 0,25 Вт
Високочастотні (понад 5 МГц):
- 401 … 500 – германієві до 0,25 Вт;
- 501 … 600 – кремнієві до 0,25 Вт;
- 601 … 700 – германієві більше 0,25 Вт;
- 701 … 800 – кремнієві більше 0,25 Вт
Наприклад, П416 Б – транзистор германієвий, високочастотний, малої потужності, різновиди Б; МП 39 Б – германієвий транзистор, що має холодносварочний корпус, низькочастотний, малої потужності, різновиди Б.
У новій системі позначень використовується буквено-цифровий шифр, який складається з 5 елементів:
1 елемент системи позначає вихідний матеріал, на основі якого виготовлений транзистор і його зміст не відрізняється від системи позначення діодів, тобто Г або 1 – Германій, До або 2 – кремній, А або 3 – арсенід галію, І або 4 – індій.
2 елемент – буква Т (біполярний) або П (польовий).
3 елемент – цифра, що вказує на функціональні можливості транзистора по допустимої потужності, що розсіюється і частотним властивостями.
Транзистори малої потужності, Рmах <0,3 Вт:
1 – малопотужний низькочастотний, Гф <3 МГц;
2 – малопотужний середньочастотний, 3 <="" p="">
3 – малопотужний високочастотний, 30
Інтегральні мікросхеми

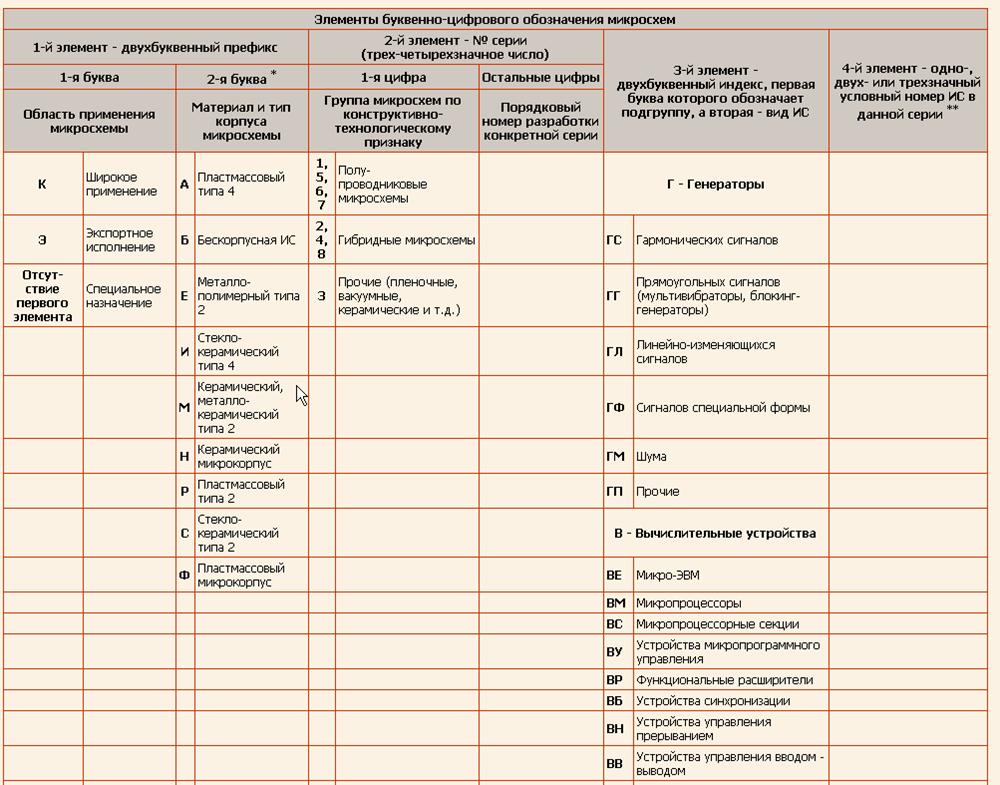

Система маркування ІС визначає їх технологічну різновид, функціональне призначення і приналежність до певної серії. Умовне позначення ІС, в основному, складається з п’яти елементів:
1 елемент …………… буква, вказує на область застосування мікросхеми в побутовій або промислової апаратурі;
2 елемент ………….. цифра, що показує вид конструктивно-технологічного виконання (1, 5, 6, 7 – напівпровідникові, 2, 4, 8 – гібридні, 3 – інші);
3 елемент …………… порядковий номер розробки серії (2 або 3 цифри);
4 елемент …………… функціональне призначення (дві літери, табл. 2.6);
5 елемент …………… порядковий номер розробки за функціональною ознакою (цифра).
В кінці умовного позначення може стояти буква, яка характеризує особливості мікросхеми. Перший елемент, буква, перед позначенням мікросхеми може бути відсутнім .. Якщо перший елемент буква К, то це говорить про те, що мікросхема призначена для апаратури широкого застосування. Приклад розшифровки позначення мікросхеми К118УН2А дан на мал. 2.6.
Опис комплектуючих, що входять до складу пристрою, що підлягає виготовленню.
Для моєї схеми потрібно:
три конденсатори ( С1=С2=С3=1мкФх10В)
один діод (D1 - КД503)
три інтегральні мікросхеми (DD1-74HC14 (К561ТЛ1), DD2= DD3 - 74HCT164 (КР5564ИР8))
п’ять резисторів (R1 = 220кОм, R2 = R4 = 47кОм, R3 = 330кОм, R5 = 150 Ом.)
шістнадцять світлодіодів (Любі з струмом вжитку не більш ніж 10мА, наприклад АЛ 307.)
Компоновка та опис монтажної схеми пристрою, що підлягає виготовленню.
Деталі розміщуються так, щоб вони не заважали один одному. Для початку потрібно намалювати на папері міліметровці або простому в клітинку схему розміщення ЕРЕ. Далі розміщуємо їх на платі, підгинаємо іхні виводи. Потім можна приступати до пайки. Виконавши пайки виконуємо зєднання.
Моя схема
Висновок:
Одним з найголовніших факторів науково-технічного прогресу в наш час є висока комп’ютеризація, автоматизація і роботизація в-а. Комп’ютери стали незамінними і надзвичайно популярними засобами для обробки інформації. Але без людської руки зараз не обійтись, адже більшість деталей монтуються вручну. Необхідність в електромонтажі виникла з перших кроків розвитку електроніки. Виникнення її нового розділу – радіотехніки зразу ж визвало необхідність в радіомонтажниках. Головною моєю метою в період проходження виробничої практики було вивчити і сурово дотримуватися правил охорони праці, техніки безпеки та виробничої санітарії, ознайомитись з розпорядком робочого дня й правилами внутрішнього порядку, ретельно їх дотримуватися, збільшити свої знання по електроніці та схемотехніці, отримання практичних навичок. Ця практика допомогла мені більше ознайомитися з різноманітними особливостями монтажу та демонтажу ЕРЕ, схематикою та електронікою. Додаток:
Список використаної літератури:
“Ratex” довідник
http://radioelectronika.ru
http://yandex.ru
Довідник “Захалявная тетрадь (2000)”
Звіт з електромонтажної практики студента групи КСМ-21 Семенова В.Д.
