24. Понятие «система» и «структура». Основные свойства «систем» и «структур». Представление деровом-графом системы «полиграфическая машина»

«Система» – это совокупность реальных или абстрактных элементов, функционально связанных между собой. Системы могут быть физическими (реальные машины) или абстрактными (схемы, численные модели, чертежи…). Сложная система (каковой и являются полиграфические машины) имеет иерархическую структуру: элемент – подсистема – система. ГОСТ устанавливет иерархию изделий в машиностроении, включающую уровни: детали, сборочные единицы, комплекты, комплексы.

«Структура» - совокупонсть элементов сисемы и способов связей их друг с другом.

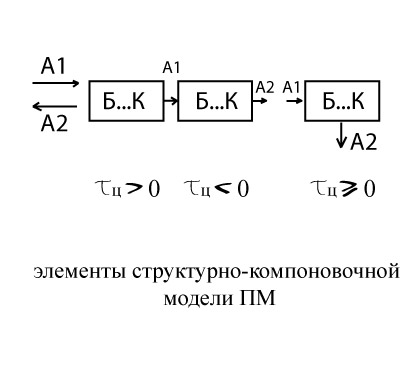

Э лемент структуры машины – одна позиция, в которой происходит одна или несколько технологических операций (от Б до К), включая операции ввода и вывода объекта обработки (операции А). стрелки моделируют движение полуфабриката – направление операций ввода и вывода объекта обработки в данной позиции. Прямоугольник – сама технологическая позиция. Буквенные символы – технологические операции.

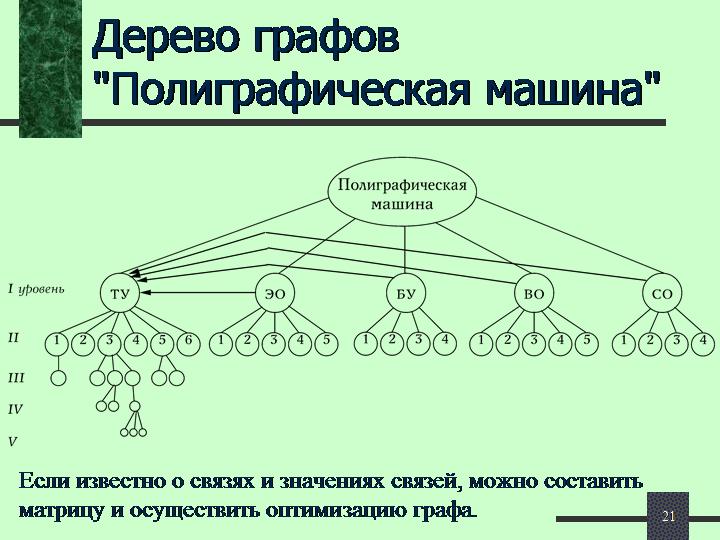

Граф – инструмент для формализации структуры объекта проектирования, который трансформируется в матемаитическую модель.

25Понятия функции положения (Пп) и передаточных функций (Пп)/ и (Пп)//. Свойства функций Пп, Пп/ и Пп//.

26. Постановка задачи этапа проектирования «параметрические исследования исполнительных механизмов»

Задача параметрического исследования механизмов охватывает чрезвычайно широкий круг вопросов. Характер и объем разработок определяются сложностью проектной задачи.

Выделяются две основные категории сложности:

• Проектирование механизмов по прототипу

• Проектирование оригинальных систем

Задачи первой категории решаются методами анализа; задачи второй категории – чаще всего методами синтеза, хотя не исключается анализ.

Укрупнено задачу параметрических исследований можно разделить на две части:

• Кинематический анализ или синтез механизмов;

• Анализ или синтез динамических параметров механизмов.

Исходными данными для проведения исследований являются:

1. технологическая схема машины, позиции, устройства

2. кинематическая циклограмма механизма

3. требуемая скорость работы машины

4. параметры технологического процесса, для осуществления которого проектируется данный механизм

5. технологические нагрузки.

В результате параметрических исследований решаются задачи:

• определение параметров движения механизма

• определение масс и силового нагружения

• определения динамических параметров (параметров движения и силового нагружения с учетом упругости звеньев механизма и влияния на их функционирование упругих колебаний)

• определения энергетических параметров

• расчета конструктивных параметров (прочностные расчеты)

Исследования параметров движения механизмов необходимы, чтобы обеспечить из «физическое» существование в процессе функционирования. Эти исследования неовзможно провести без кинематической схемы механизма. Следовательно, прежде всего возникает задача выбора кинематической схемы механизма, осуществляемого конкретную технологическую операцию.
