20 Понятие «технологическая схема машины» (тс). Виды тс. Основные принципы разработки тс. Какие технические характеристики машины определяются на этапе проектирования тс?

ТС объекта проектирования – условное графическое изображение комплекса иполнителей, осуществляющих данный технологический процесс.

ТС – не только графическая система, функции её гораздо значительнее и глубже. ТС – основа для выбора и расчета основных параметров проектируемой машины, входящих в совокупность технико-эксплуатационных параметров, нормируемых ГОСТ. Если при проектировании ТС допущены ошибки, то на последующих этапах их можно будет исправить только с существенными затратами.

Виды ТС

Структурная технологическая схема– графическая структура, дающая наиболее общее и наименее детализированное представление об объекте проектирования. СТС определяет его основные функциональные части, их наличие и последовательность расположения относительно друг друга.

Функциональная технологическая схема– графическая структура, дающая общее представление о функционировании базовых элементов системы, принципах воздействия рабочих органов на полуфабрикат с учетом только существенных факторов.

Принципиальная технологическая схема– графическая структура, определяющая полный набор базовых элементов и связей между ними. ПТС дает детальное представление о принципах работы проектируемого оборудования.

Частная технологическая схема– графическая структура, поясняет ПТС. ЧТС определяет функционирование отдельных элементов проектируемого оборудования.

Основные принципы разработки ТС

1) Требуется постановка задачи и ее обоснование

2) Выявление общих требований производства и их конкретизация

3) Определение основных параметров оборудования путем обоснования соответствующих требований.

4) Установление связи со смежными технологическими процессами и оборудованием.

5) Анализ условий труда.

Какие технические характеристики машины определяются на этапе проектирования ТС.

-показатели, характеризующие производительность

-показатели, характеризующие технологические возможности

-численность обслуживающего персонала

-предварительные габаритные размеры

21. Понятие «технологический цикл».Расчет периода технологического цикла

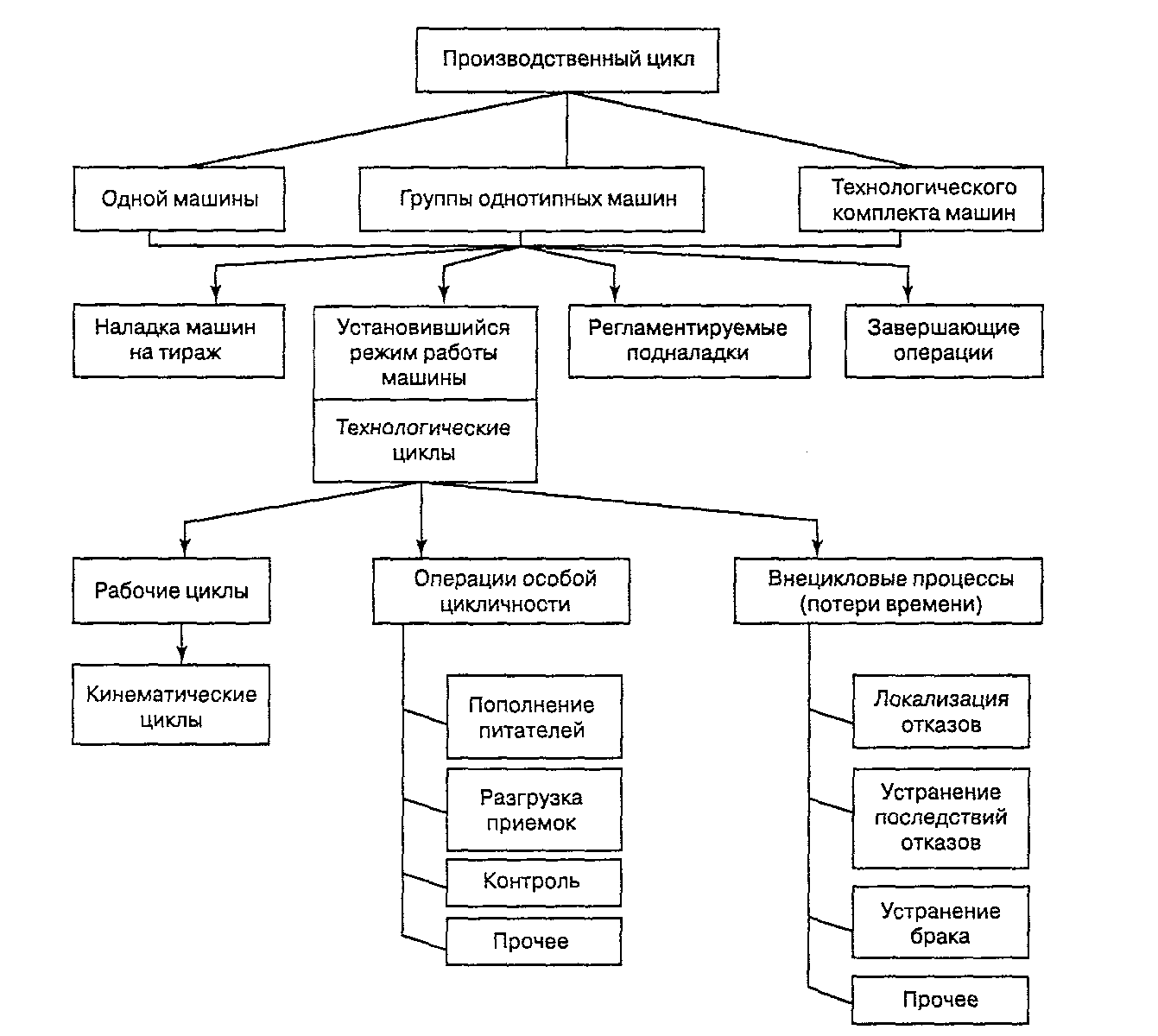

Общий принцип функционирования разнообразных полиграфических предприятий заключается в цикличности изготовления полиграфической продукции. На рис. представлена блок-схема иерархической структуры цикличности производства и функционирования оборудования, подчиненного этой структуре. Основой построения технологической машины является рабочий цикл.

Рабочий цикл — периодически повторяющийся комплекс элеменов производственного процесса, необходимый для изготовления одной порции изделий, выпускаемой машиной в единицу времени. Порцией может быть (чаще всего) одно изделие или группа одинаковых изделий, выдаваемых машиной одновременно.

Технологический цикл периодически повторяющийся полный комплекс элементов производственного процесса, включай периодические операции особой цикличности и вероятные внецикловые процессы, необходимые для выпуска данной продукции после наладки машины на изготовление партии продукции, т.е. установившийся режим работы машины.

Каждый цикл характеризуется его периодом. Рабочий цикл — периодом рабочего цикла Тр (мин). Предварительно определим этот период как время, необходимое для изготовления одного изделия. Согласно структуре (см. рис.) время установившегося режима работы машины определяется периодом технологического цикла

г де D — число рабочих циклов в технологическом; tт— суммарное время технологических перерывов для исполнения периодических операций особой цикличности за технологический цикл (D рабочих циклов); tв— суммарное вероятное время внецикловых потерь времени за технологический цикл, связанных с внецикловыми процессами из-за неисправностей в исполнении основных программ.
