1 Влияние концентрации и дифференциации

технологических операций на свойства технологической машины.

СКМ (структурно-компоновочная модель) влияет на важнейшие технические показатели оборудования, в первую очередь на период рабочего цикла, а как следствие на скорость работы машины. Проанализируем, как СКМ влияет на скорость работы машины.

Скорость работы n_p определяется как

Физический смысл этого выражения- частота выдачи изделий машиной. [единиц продукции/мин.]

Степень концентрации или дифференциации операций по позициям влияет на Т_р.

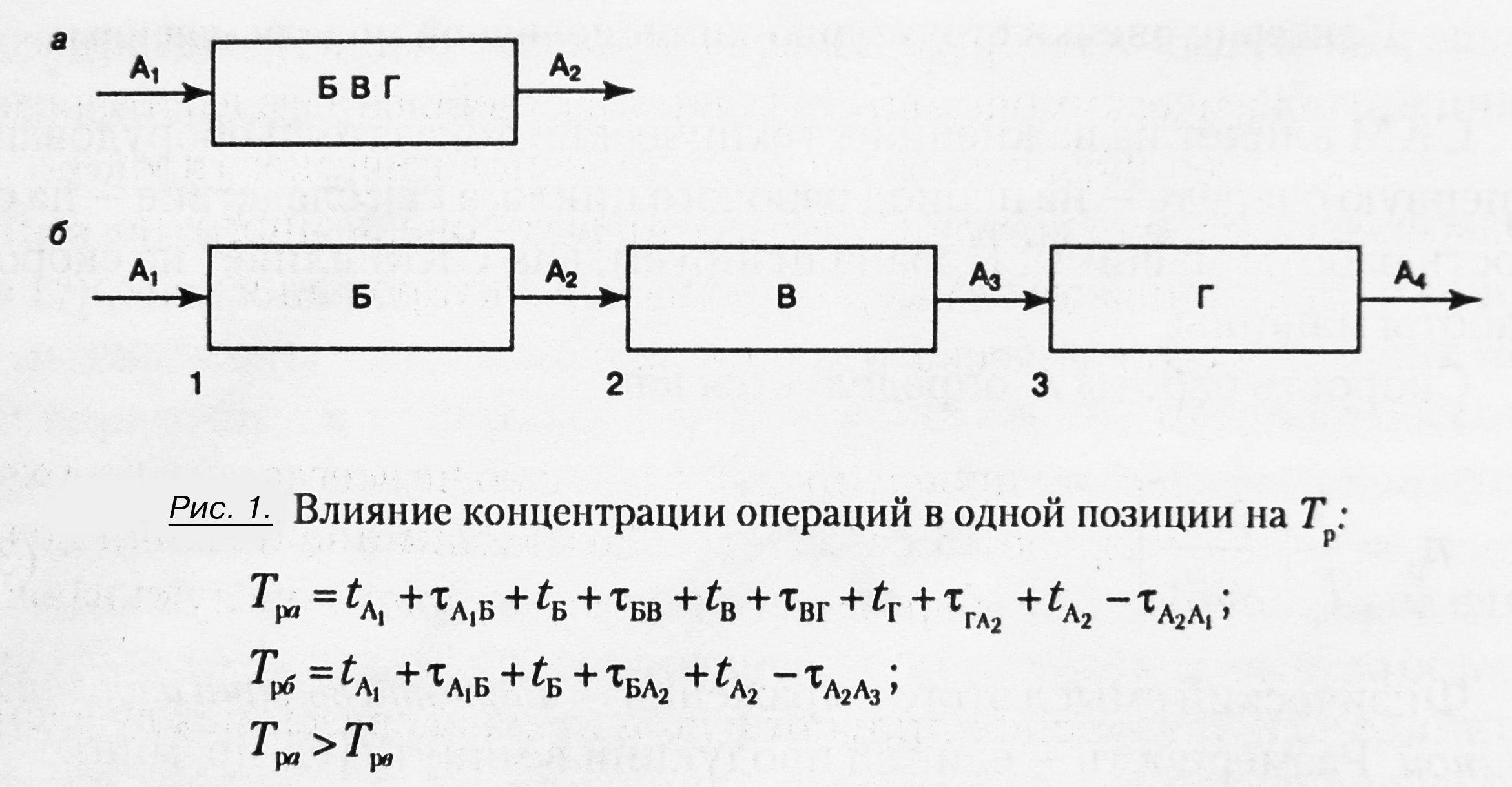

Если процесс осуществляется по схеме а, то n_pa< n_pб, так как Т_ра заведомо больше, чем каждый из Т_рб1, Т_рб2, Т_рб3 (рис 1). Таким образом, при проектировании СКМ возникает задача решения вопроса о степени концентрации и дифференциации операций в одной или нескольких технологических позиций(ТП).

Метод концентрации предусматривает объединение нескольких элементарных операций в одной ТП.

Метод дифференциации, наоборот, предусматривает распределение элементарных операций по различным позициям.

Метод концентрации

Преимущества:

-позволяет выполнять полную обработку объекта (изделия) при минимальных габаритах исполнительной системы, ее металлоемкости, потребляемой мощности (отчасти), числе обслуживающего персонала.

Недостатки:

-конструктивная сложность и, как следствие, понижение надежности функционирования исполнителей, связанное с ним увеличение простоев оборудования, возрастание себестоимости изделий, изготовляемых на этом оборудовании;

-снижение скорости работы (при прочих равных условиях).

Метод дифференциации

Преимущества:

-увеличение скорости работы (при том же числе технологических операций);

-меньшая себестоимость изделия.

Недостатки:

-увеличение габаритов, металлоемкости, потребляемой мощности, числа обслуживающего персонала.

Выбор рациональной концентрации или дифференциации технологических операций является важнейшей задачей и определяется прежде всего физической сущностью технологического процесса.

№3 Инвариант статической силы « число Ньютона». число Ньютона р_к как количественная характеристика типа нагружения механизма.

По закону Ньютона , где g=9,8 м/с².

Представим g в виде g=ST^-2, тогда Р_ст=mST^-2.

-число Ньютона.

Инвариант статической силы p_k не зависит от характера ЗПД, зависит только от величины и природы статических сил ( веса, технологических нагрузок).

Результирующую нагрузку любой системы сил можно представить в виде

Если векторы всех сил спроецированы на направление движения массы исследуемого звена механизма, то знак вектора можно опустить. Тогда

Или

где -результирующее число Ньютона; / -характеризует преобладание инерционных нагрузок на механизм,

4. Классификация полиграфического оборудования, классификационные признаки и их характеристики.

Полиграфия – совокупность технических средств для производства и тиражирования печатной продукции.

Классификация ПМ:

по технологическому назначению

по физическому принципу действия исполнительных механизмов

по степени концентрации технологических операций

по принципу агрегатирования

Полиграфическое оборудование:

редакционно-издателькая информационная техника

технологическое оборудование (оборуд. для оперативной полиграфии , наборное оборудование , формное оборудование , печатное оборуд., переплетно-брошюровочное оборуд., специальная контрольно-измерительная аппаратура )

По физическому назначению исполнители бывают :

• механические

• электромеханические

• электронные

• фотомеханические

• оптические

• лазерные

• электронно-вычислительные

• пневматические

• гидравлические

• термические

По степени концентрации технологических операций:

• аппараты

• установки

• станки

• машины-полуавтоматы

• автоматы

• агрегаты

• автоматические поточные линии

По принципам агрегатирования:

• однопозиционные

• однопоточные многопозиционные

• многопоточные многопозиционные

• машины линейного типа

• машины роторного типа

На аппаратах и установках осуществляются технологические операции не механической природы:

• фоторепродуцирование

фотомеханические процессы

электронные и электрогравирование

цветоделение

сушка

гальванирование и пр.

Полуавтоматами называются машины, в которых при обработке каждой единицы изделий, изготовляемых на машине, используется ручной труд.

Автоматами называются машины, в которых обработка каждой единицы изделий происходит автоматически, а ручной труд используется только при выполнении операций «особой цикличности».

Агрегаты – автоматы, предназначенные для выполнения нескольких технологических операций.

Автоматические поточные линии – совокупность автоматов или агрегатов, предназначенных для выполнения комплекса технологических операций и соединенных жестко синхронизирующими транспортными устройствами.

5. Комбинированное агрегатирование. Расчет периода рабочего цикла для структурно-компоновочных моделей (СКМ) с комбинированным агрегатированием. Приведите примеры СКМ таких систем и постройте безразмерные диаграммы технологического процесса.

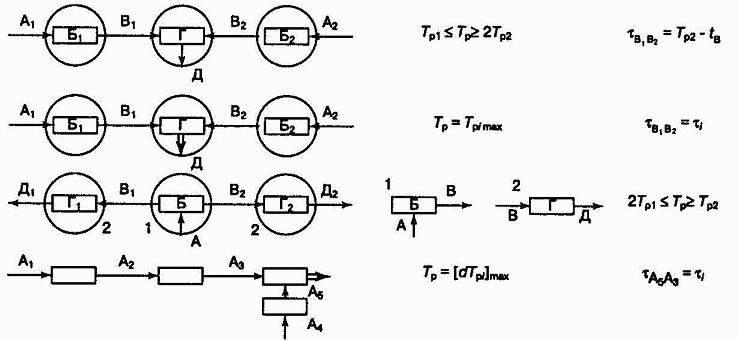

рис. 1. комбинированное агрегатирование с расходящимися , сходящимися и вливающимися потоками.
