Виды дефектов деталей, причины их возникновения. Изнашивание деталей полиграфических машин как основная причина потери ими работоспособного состояния. Основные виды и причины износа.
Виды повреждения деталей
1.Механические.
Трещины. Возникают в результате воздействия значительных местных нагрузок,ударов,перенагрудений.Возникают в наиюолее напряженных местах станин, рам, редукторов.Чаще всего они появляются в чугунных деталях.
Пробоины. Возникают в результате ударов каких-либо предметов о поверхности тонкостенных деталей.Характерен для корпусов редукторов бумагорезальных машин,ограждений,коробов и т.д.
Риски и надиры. Возникают на трущихся поверхностях детялей .Повреждения такого рода возникают вследствие попадания на них частиц пыли,бумаги и т.д.Возникают во всех видах полиграфического оборудования.
Выкрашивание. Возникает в результате воздействия динамических ударных нагрузок,а также в результате усталостных напряжений (уст.напр. - повреждения накапливающиеся в детали постепенно из-за неоднородности материала, приводит к разрушению детали).Харатерно для зубчатых колес(зубья) ,подшипников(дорожки беговые).
Поломки и обломы. Возникают в результате сильных ударов (при погрузочно-разгрузочных работах) либо усталости материала.Характерны для чугунных литых деталей.
Изгибы и вмятины. Возникают под действием динамических нагрузок.Нарушается геометрическая форма деталей.Характерно для формных цилиндров, талеров,валов.
Скручивание. Возникает под воздействием крутящего момента при наличие значительных сопротивлений-попадания посторонних предметов,перегрузка, отсутствие смазки.Характерны для осей и валов.
2.Химико-тепловые
Коробление. Возникает под действием высоких температур вследствие нарушение правил эксплуатации.Характерен для машин в которых используются электронагревательные элементы (наборные машины).
Коррозия поверхности. Возникает на незащищенных поверхностях под воздействием окружающей среды ,особенно в районах с повышенной влажностью.
Накипь. Возникает на стенках трубопроводов систем водяного охлаждения из-зи наличия в воде солей кальция и механических примесей.
Электроэроззионные повреждения. Возникает между контактами различного электрооборудования из-за электроискровых разрядов.
3.Механическое изнашивание.
Схватывание. Прочное соединение металлов в результате взаимного трения или совместного деформирования.В местах схватывания происходит сращивание металлов.Например пленка с более мягкого материала (бронза) переносится на твердую сопряженную деталь (сталь).
Истирание. Процесс отрыва и удаления частиц металла с поверхности трения.Вызывается наличием микронеровностей остающихся в процессе обработки деталей.Наиболее интенсивно истирание происходит в период обкатки изделия.

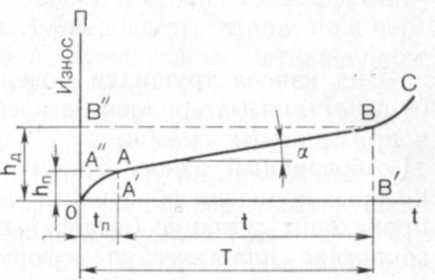

Неработоспособное состояние машины возникает из-за изнашивания деталей.Износ поверхностных слоев деталей характеризуется нежелательным изменением формы и геометрических размеров и шероховатости поверхности,а также изменением физико-механических свойств материалов в поверхностных слоях деталей.Процесс износа характеризуется тремя основными стадиями.
Начальный (приработочный)
Установившийся (нормальный)
Катастрофический
0А – приработка поверхностей
АВ – нормальный износ
ВС – аварийный износ
Износ ограничивает срок службы (технический ресурс) полиграфического оборудованияи приводит к ухудшению критериев работоспособности – потере кинематической точности механизмов,снижению прочности сопрягаемых деталей,повышению шума и вибраций,полному исчерпыванию работоспособности трущихся деталей вследствие больших усталостных напряжений.
Скорость
нормального износа
