Московский государственный авиационный институт
Курсовой проект по теме:
Разработка гибкого автоматизированного производства для изготовления гитарного эффекта.
Работу выполнил: Работу проверил:
Студент гр. Рк-504 Преподаватель
Вдовин П . Ляхова Н.Б.
2012
Содержание:
Введение:
Цель работы
Глава1. Анализ исходных данных
Анализ конструкторской документации и технологических требований на ЭМ
Анализ технологичности конструкции
ТЗ на корректировку КД для автоматизированного изготовления
Глава2. Разработка технологического процесса
2.1 Выбор и обоснование основных технологических процессов
2.2 Формирование рациональной последовательности технологических процессов
Глава3. Синтез автоматизированного производства
Синтез структура АП
Подбор оборудования и компоновка гибкой автоматизированной линии
Анализ структуры гибкого автоматизированного модуля
Заключение
Результаты работы.
Литература
Приложения:
Приложение1.
Приложение1.1 Маршрутная карта производства (MS Project)
Приложение1.5 Схема изготовления
Приложение1.7 Сборочный чертеж
Приложение1.6 Спецификация
Приложение1.9 Сборочный чертеж с корректировками
Введение:
Цель работы
Цель курсовой работы - систематизация и закрепление знаний в области современных методов организации изготовления РЭС – автоматизированного производства (АП).
Задачами курсовой работы являются:
- овладение навыками разработки технологических маршрутов автоматизированного производства РЭС, оформления технологических документов с помощью ЭВМ,
- формирование навыков разработки автоматизированной системы управления (АСУ) автоматизированной линии (АЛ), регулятора контура управления технологическим процессом.
Глава 1.
1.1 Анализ исходных данных. Конструкторской документации, технических требований, принципиальной схемы эм. Исходные данные:
Технологическое описание на аппаратуру, в состав которой входит эм;
сборочный чертёж и спецификация;
топологические чертежи;
Данный электронный модуль представляет собой "эффект" для электрогитары.
Так же такие устройства называют "Педаль". Схема представляет собой эффект "OVER DRIVE" при работе которого в звук электрогитары, подаваемый с предуселителя на основной усилитель, добавляются новые гармоники.
Так в первоначальный сигнал добавляются шумы, которые создаются благодаря работе микросхемы OP257 (реализованной на паре операционных усилителей).
Принцип действия простой - один каскад работает как буфер, который мы и грузим на второй каскад. Перегружается непосредственно операционный усилитель. Ни каких диодов, для этого не используется, как в обычных схемах.

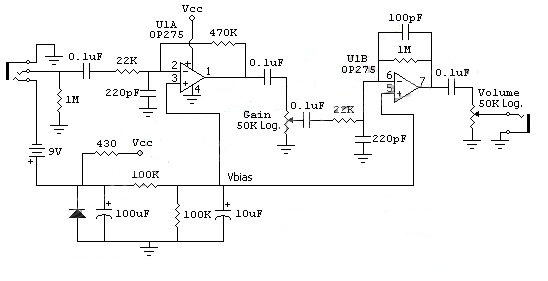

Рис 1. Принципиальная электрическая схема.
1.2. Анализ технологичности конструкции Понятие технологичности конструкции
Одной из важнейших характеристик, влияющих на точность, качество и себестоимость аппаратуры, является технологичность конструкции. Под технологичностью понимается такое качество конструкции изделий, которое позволяет применить прогрессивные методы технологии и организации производственных процессов, обеспечивающие высокую производительность труда и минимальную себестоимость при соблюдении заданных требований. Отработка технологичности конструкции направлена на повышение производительности труда, снижение затрат и сокращение времени на проектирование, технологическую подготовку производства, изготовление, техническое обслуживание и ремонт в целях обеспечения необходимого качества изделия.
Высокая технологичность конструкции изделия достигается совместным трудом разработчика, конструктора и технолога. На начальном этапе разработчик, как правило, намечает несколько схемотехнических решений. Конструктор по выбранной им принципиальной схеме компонует изделие. Совместно решается также проблема технологичности конструкции с учётом масштаба выпуска изделия и конкретных условий производства.
