Индикация расположена вокруг ико в следующем порядке:
- верхний левый угол – информация о настройке изображения на ИКО и позиции радарного курсора;
- середина верхней части- информация о курсоре и скорости судна;
- верхний правый угол- информация САРП;
- середина правой части- информация о Guard-зоне, следах послесвечения и подвижных кольцах дальности;
- середина нижней части- параметры настраиваемые на меню (выводятся по запросу оператора);
-нижний левый угол- информация о смещении центра развёртки и электронных визиров.
3.2.4.СОДЕРЖАНИЕ ОТЧЁТА ПО РАБОТЕ
Отчёт выполняется на листах формата А4.
Отчёт по работе должен содержать следующие данные:
Номер работы и её наименование;
Краткое содержание назначения регулировок зоны управления и примеры
их применения;
Функции выполняемые с помощью панели управления САРП;
Выбор режимов работы ИКО и клавиши, обеспечивающие возможность
реализации выбранных режимов (см. функциональную зону);
Перечень элементов управления и клавиш на английском языке с переводом
их на русский или украинский языки.
Ответы на следующие вопросы:
1. Какие виды ориентации изображения обеспечивает радар, с помощью каких клавиш обеспечивается выбор ориентации и где на экране отображается вид ориентации?
2.Сколько целей захватывает и обеспечивает сопровождение САРП радара в автоматическом и ручном режимах?
3. С помощью каких клавиш производится установка и включение режима “Охранная зона”?
4.Как обеспечивается выбор рабочего диапазона 3 или 10 см?
5. Где на экране отображаются курс, скорость, пеленг, дистанция кратчайшего сближения, время расхождения с целью?
6.Как обеспечивается выбор цветового режима дисплея?
7. Что означают символы на клавишах информационной зоны?
8. Как увеличить масштаб изображения между нашим судном и выбранным
объектом?
3.2.5. Приложения к практическому занятию №3 прложение №1

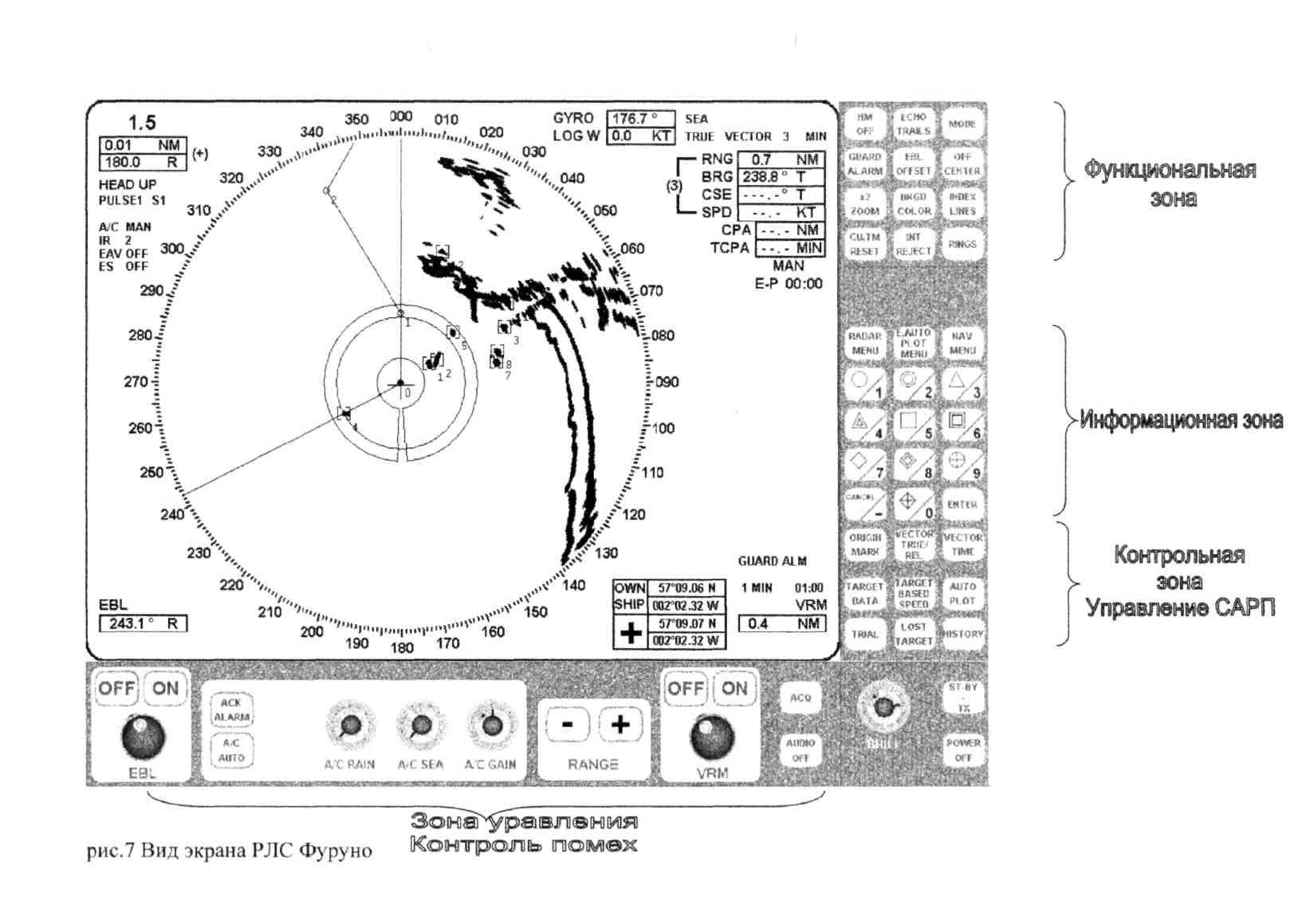

Изображение дисплея радара FURUNO FR-2135S.
Это растровый 21-дюймовый многоцветный экран с высокой разрешающей
способностью, обеспечивающий качественное изображение даже при попадании
на экран прямых солнечных лучей.
Изображение на экране имеет дневную и ночную подсветку, а для знаков,
символов и текстов используются различные цвета.
2. На ИКО радара могут выводиться два ПКД, маркер дальности на ЭВН,
два ЭВН с возможностью смещения из центра экрана.
3. Радар имеет возможность наложения навигационного изображения на изоб-
ражение радара, изображение навигационных линий, изображение примерных
контурных береговых линий.
Имеются два режима стабилизации: относительно воды и относительно грунта.
Приложение 2:
ГЛОССАРИЙ
A
A/C AUTO - автоматическое уменьшение помех от моря и дождя
A/C GAIN – настройка усиления приемника
A/C SEA – уменьшение помех от морских волн вокруг центра развертки
ACQ - захват цели
A/C RAIN – уменьшение помех от дождя и снега
ADD LINE – добавление линии
ATA - система автоматического сопровождения
AUTO DROP - автоматический сброс цели
AUTO PLOT - вкл./выкл. режима автоматической прокладки
AUDIO OFF - выключение звукового аларма
AUTOTRACK – выбор целей для автоматического слежения
AUTOTRACK/ARPA –АВТОПРОКЛАДЧИК/САРП
AUTO/ ENH CE - изменение режима подавления помех
B
BCR - расстояние до пересечения курсов
BCT - время до пересечения курсов
BKGD COLOR- установка цвета фона
BOW CROSSING – пересечение курсов
BRG - пеленг цели от собственного судна
BRILL - регулировка яркости дисплея
BUZZER - зуммер
C
CANCEL - стирание символов захваченных целей в ручном
или автоматическом режиме
CMG - курс
COG - курс относительно грунта
CPA - курс, скорость, дистанция кратчайшего сближения
(точка максимального приближения цели к собственному
судну)
CSE/COG - курс цели относительно поверхности моря/
