V. Неорганические вяжущие вещества
Укажите группу: 1 – вяжущих автоклавного твердения; 2 – гидравлических вяжущих веществ; 3 –воздушных
вяжущих веществ.
№ п/п |
Состав |
1 |
Воздушная известь, гипсовые вяжущие, магнезиальные вяжущие, жидкое стекло |
2 |
Портландцемент и его разновидности, гидравлическая известь, романцемент, глиноземистый цемент |
3 |
Известково-кремнеземистые, известково-шлаковые вяжущие, нефелиновый цемент |
По составу исходного сырья и гидравлическому модулю (m) укажите: 1 – романцемент; 2 – гидравлическую
известь; 3 – воздушную известь.
№ п/п |
Состав сырья |
m |
|
CaCO3 |
Глинистые вещества |
||
1 |
Не менее 94% |
Не более 6% |
Более 9 |
2 |
80-94% |
6-20% |
1,7-9 |
3 |
До 80% |
Более 20% |
1,1-1,7 |
Примечание: гидравлический (основной) модуль
%CaO
m=___________________
%SiO2+%Al2O3+%Fe2O3
Укажите состав сырья для изготовления клинкера: 1 – глиноземистого цемента; 2 – портландцемента.
№ п/п |
Состав сырья |
1 |
Известняк=75%, глина=25% |
2 |
Известняк=45%, глина=55% |
Укажите минеральный состав клинкера: 1 – сульфатостойкого портландцемента; 2 – белого портландцемента;
3 – портландцемента; 4 – быстротвердеющего портландцемента.
№ п/п |
Минеральный состав |
1 |
C3S=45-60, C2S=20-30, C3A=4-12, C4AF=10-20 |
2 |
C3S+ C3A>65 |
3 |
C3S=42-44, C2S=35-37, C3A=14-15, C4AF<3 |
4 |
C3S≤50, C3A≤5, C3A+ C4AF≤22 |

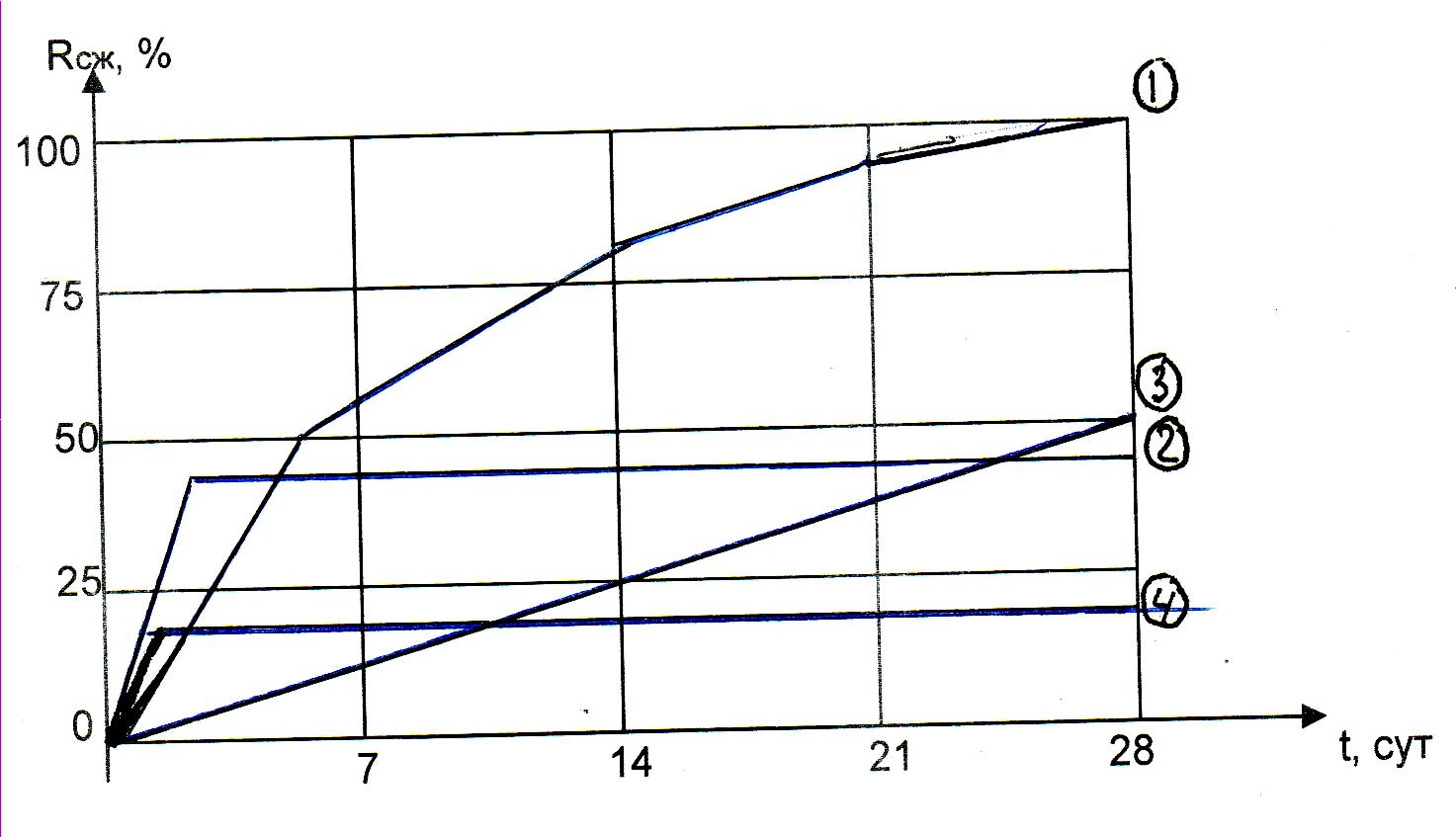

На графике приведены сравнительные данные о скорости твердения и конечной прочности основных соединений
цементного клинкера (все соединения с добавкой гипса). Укажите кривые для: 1 - C2S; 2 - C4AF; 3 - C3S; 4 - C3A
Укажите виды добавок к вяжущим материалам: 1 – активные естественного осадочного происхождения;
2 – добавки-наполнители; 3 – активные естественные вулканического происхождения; 4 – активные вулканические
искусственного происхождения.
№ п/п |
Состав |
1 |
Вулканические пеплы, туфы, пемзы, трассы |
2 |
Диатомиты, трепелы, опоки, глиежи |
3 |
Кислые золы уноса, нефелиновый шлам, доменные гранулированные шлаки |
4 |
Известняки, изверженные горные породы, кварцевые пески, промышленные отходы (топливные шлаки, золы) |
По виду и допускаемому количеству добавок укажите: 1 – портландцемент с минеральными добавками;
2 – портландцемент; 3 – пуццолановый портландцемент; 4 – шлакопортландцемент.
№ п/п
|
Содержание добавок в цементе, % по массе |
||
Шлаки доменные гранулированные и электротермофосфорные |
Добавки осадочного происхождения, кроме глиежей |
Прочие, включая глиежи |
|
1 |
Добавки не допускаются |
||
2 |
Свыше 20 до 80 |
До 10 |
До 10 |
3 |
- |
Свыше 20 до 30 |
Свыше 25 до 40 |
4 |
До 20 |
До 10 |
До 20 |
|
|
|
|
Укажите сроки схватывания: 1 – нормально твердеющих гипсовых вяжущих; 2 – портландцемента;
3 – глиноземистого цемента; 4 – быстро твердеющих гипсовых вяжущих.
№ п/п
|
Сроки схватывания |
|
Начало не ранее |
Конец не позднее |
|
1 |
2 мин |
15 мин |
2 |
45 мин |
10 ч |
3 |
30 мин |
12 ч |
4 |
6 мин |
30 мин |
Укажите сроки промежуточного контроля прочности и определения марки: 1 – портландцемента;
2 – быстротвердеющего портландцемента; 3 – глиноземистого цемента; 4 – гипсовых вяжущих веществ.
№ п/п |
Сроки Время |
1 |
1 и 3сут |
2 |
28сут |
3 |
2ч |
4 |
3 и 28сут |
Укажите марку цемента, если при испытании получено МПа: 1 – Rсж=52 и Rи=6,1; 2 - Rсж=52 и Rи=5,7;
3 - Rсж=52 и Rи=6,5; 4 - Rсж=60 и Rи=6,3.
№ п/п |
Стандартные требования к прочности цементов |
||
Марка цемента |
Предел прочности в возрасте 28 суток, МПа (кгс/см2) |
||
При сжатии |
При изгибе |
||
1 |
400 |
39,2 (400) |
5,4 (55) |
2 |
500 |
49,0 (500) |
5,9 (60) |
3 |
550 |
53,9 (550) |
6,1 (62) |
4 |
600 |
58,8 (600) |
6,4 (65) |
