1 Технология подготовки основания для дамбы и укладки грунта в тело дамбы. Строительные операции и применяемые машины

Дамба – линейно протяженная профильная (качественная) насыпь.

Рисунок – схема поперечного сечения

Состав операций.

Подготовка основания:

- удаляют растительный слой грунта, залегающий в основании насыпи, который служит причиной неравномерной осадки сооружения, появления очагов фильтрации бульдозерами, скреперами, грейдерами;

- производят рыхление грунта в основании под насыпями прицепными рыхлителями, тракторными плугами;

- уплотняют грунт в основании под насыпями прицепными катками, трамбующими машинами.

Устройство насыпи:

- выполняют вскрышные работы в резервах и выемках бульдозерами, скреперами, грейдерами;

- разрабатывают грунт в резервах и выемках и перемещают в тело дамб бульдозерами, прицепными скреперами, экскаваторами;

- разравнивают послойно отсыпанный грунт бульдозерами, прицепными грейдерами;

- доувлажняют грунт до оптимальной влажности поливочно-моечными машинам, автоцистернами;

- уплотняют грунт послойно прицепными катками, трамбующими машинами;

- планируют откосы и верх насыпи прицепными грейдерами, экскаваторами с планирующим ковшом;

- обратная засыпка резервов ранее снятым растительным грунтом и разравнивание его прицепными грейдерами, бульдозерами.

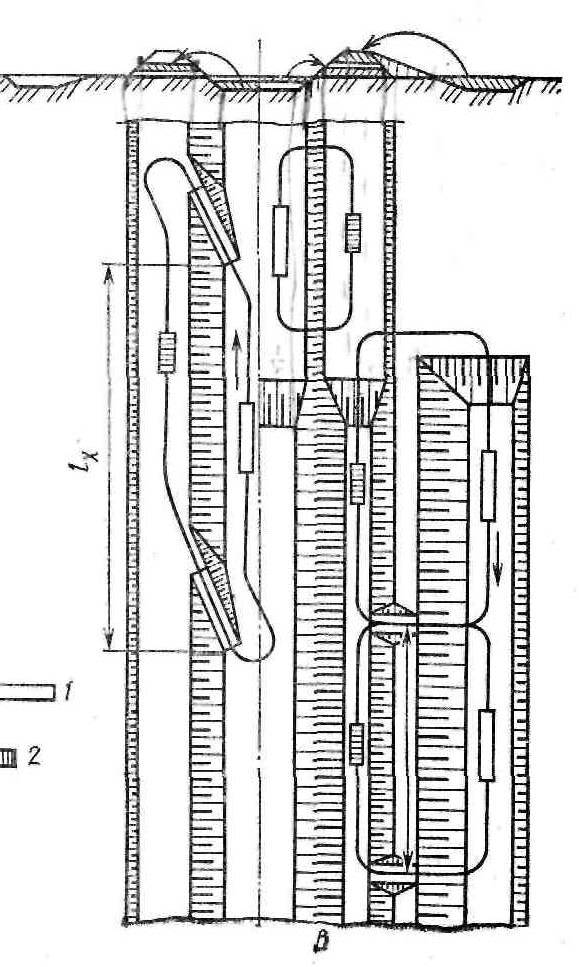

Рисунок – Схемы операций при укладке грунта в тело плотины

а – навал грунта; б- послойное разравнивание; в-доувлажнение; г - уплотнение

2 Технология строительства закрытых трубчатых дренажей. Состав строительных операций, применяемые машины.

Назначение дренажа – понижение уровня грунтовых вод. Преимущества перед открытым: обеспечивает интенсивное осушение, не создает помех механизмам, занимает меньшую площадь, действует длительное время. Недостатки: высокая трудоемкость и стоимость.

Применяют трубки из различных материалов: гончарные, полимерные, асбестоцементные, бетонные, деревянные. Стыки для защиты от заиления обкладывают стекловатой, стеклотканью, мохом.

Способы строительства: траншейный (в=0,5 м), узкотраншейный (в - менее 0,25 м), бестраншейный. Последовательность строительства – от старшей сети к младшей, против течения.

Состав операций при траншейном способе строительства:

- геодезическая разбивка трассы;

- выравнивание полосы по трассе коллекторов и дрен бульдозерами;

- транспортировка и распределение материалов по трассе

- копание траншеи многоковшовыми экскаваторами;

- укладка трубок с обкладкой стыков фильтрующим материалом специализированными дреноукладчиками или вручную;

- первичная присыпка растительным грунтом;

- геодезический контроль качества укладки;

- обратная засыпка бульдозерами.

Состав операций при бестраншейном способе строительства:

- геодезическая разбивка;

- выравнивание полосы;

- доставка и раскладка материалов;

- закладка пластмассовых трубок в грунт.

3 Обоснование продолжительности строительства отдельных объектов. Составление макета укрупненного календарного плана строительства природоохранных сооружений.

В зависимости от объема работ и характера сооружений определяют плановую продолжительность строительства по СНиП 1.04.03-85. Выявляют состав строительных процессов, подбирают средства механизации. Выполняют технологические расчеты (разрабатывают технологические карты), по которым определяют машиноемкость и последовательность выполнения строительных процессов. Продолжительность строительных процессов, м-ч или м-см определяют по формуле

T_i = М_факт/М_расч,

где М_расч = n*C_смен;

n – количество рабочих дней в месяце;

С_смен – коэффициент сменности (количество рабочих смен в сутках)

М_фак – фактическая машиноемкость процесса (продолжительность выполнения в м-см).

М_фак=V/(Н_выр х 6,82)

где Н_выр. – норма выработки машины, м-ч, или производительность машины;

6,82 – продолжительность рабочей смены, ч.

В форму для линейного графика (график Гафта) в графу «наименование работ» вносят перечень строительных операций в технологической последовательности. Продолжительность выполнения работы изображается линией соответствующей длины с соблюдением технологической последовательности выполнения работ. Подготовительный период совмещают с неблагоприятным периодом для производства работ.

КАЛЕНДАРНЫЙ ПЛАН СТРОИТЕЛЬСТВО ГИДРОУЗЛА

НАИМЕНОВАНИЕ РАБОТ	объем работ	потреб. м-см ч-д	комплект машин	сос тав звена	СРОК СТРОИТЕЛЬСТВА ПО НЕДЕЛЯМ
					МАРТ				АПРЕЛЬ				МАЙ				ИЮНЬ				ИЮЛЬ				АВГУСТ				СЕНТЯБЬ				ОКТЯБРЬ
					1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
подготовительные работы
паводковый водосброс
снятие растительного грунта с поверхности котлована	1893 м3	24	Бульдозер ДЗ-18 на Т-100	1
разработка грунта в котловане	11123 м3	48	Скрепер ДЗ-20	1
упорядочение отвалов	1200 м3	36	Бульдозер ДЗ-18 на Т-100	1
бетонные и монтажные работы		92	Кран	4
обратная засыпка пазух	2400 м3	26	Бульдозер ДЗ-18 на Т-100	1
снятие растительного грунта с полосы подводящего и отводящего каналов		22		1
разработка грунта в каналах	34680 м3	96	Скрепер ДЗ-20	1
планировка откосов каналов	1000 м2	46	Экскаватор ЭО-4010	2
плотина
культуртехнические работы в ложе пруда		64
подготовка основания плотины	1890 м3	32	Бульдозер ДЗ-18 на Т-100	1
разравнивание и уплотнение грунта в теле и основании плотины	11500 м3	64	Пневмокаток ДУ-4	1
крепление откосов	1190 м2	18
обустройство гребня	11950 м2	16	Бульдозер ДЗ-18 на Т-100	1
работы по обустройству территории		32	Бульдозер ДЗ-18 на Т-100	1
сдача объекта в эксплуатацию
			Экскаватор ЭО-4010
			Бульдозер ДЗ-18 на Т-100
			Скрепер ДЗ-20
