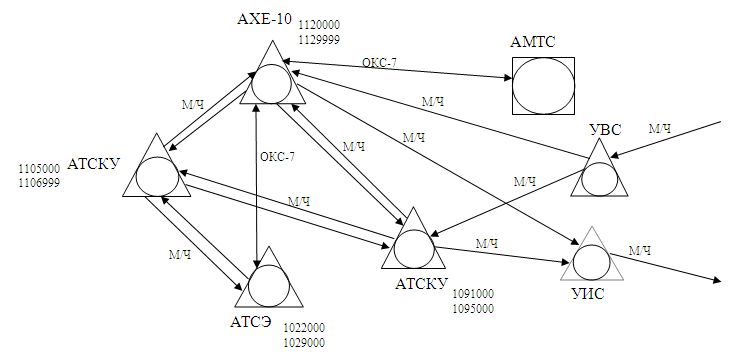

Гипотетический фрагмент сети рф

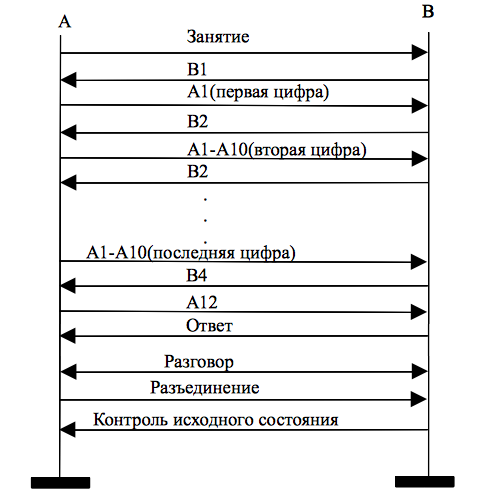

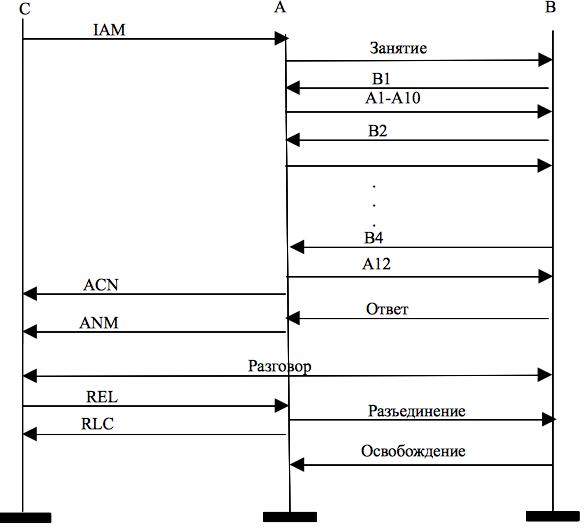

Обмен сигналами с окружением для всех возможных соединений.

1. Внутристанционный вызов

2. М естный исходящий вызов к АТСЭ

3. М естный входящий вызов к АТСЭ

4. М естный исходящий к АТСКУ

5. Транзитный вызов от амтс к атсэ

6. Т ранзитный вызов от АТСКУ к АМТС

7. Т ранзитный вызов от АМТС к АТСКУ

Р азбор сигнала isup системы окс7.

Значащая сигнальная единица (MSU) - используется для передачи сигнальной информации, формируемой подсистемами-пользователями услугами MTP, корректируется в случае ошибки;

Значения полей сигнальных единиц

Флаг F

Флаг (F) выполняет роль разделителя сигнальных единиц. Начало и конец каждой сигнальной единицы отмечается уникальной 8-битовой последовательностью 01111110. Обычно закрывающий флаг одной сигнальной единицы является открывающим флагом следующей сигнальной единицы.

Чтобы избежать имитации флага другой частью сигнальной единицы, передающий сигнальный терминал вставляет ноль после каждой последовательности из пяти следующих друг за другом единиц, содержащихся в любой части сигнальной единицы, кроме флага. Этот ноль изымается принимающим сигнальным терминалом после обнаружения и отделения флагов.

Индикатор длины li

Индикатор длины (LI) указывает число октетов между полем LI и полем проверочных битов CK.

Тип сигнальной единицы идентифицируется индикатором длины (LI) следующим образом:

- LI = 0 (FISU), заполняющая сигнальная единица;

- LI = 1 или 2 (LSSU), сигнальная единица состояния звена;

- LI > 2 (MSU), значащая сигнальная единица.

Индикатор длины может принимать значения от 0 до 63. В случае, если значение число октетов 62 или более, то значение поля LI устанавливается в 63.

Порядковые номера fsn и bsn

Прямой порядковый номер (FSN) - это порядковый номер сигнальной единицы, в составе которой он передается на противоположный пункт сигнализации.

Обратный порядковый номер (BSN) - это номер подтверждаемой сигнальной единицы. Прямой и обратный порядковые номера - это двоичные числа в циклически повторяющейся последовательности от 0 до 127.

Биты индикации fib и bib

Биты индикации прямого (FIB) и обратного (BIB) направлений вместе с прямым и обратным порядковыми номерами используются в базовом методе исправления ошибок для контроля последовательности сигнальных единиц и функций подтверждения, а также для организации повторной передачи в случае обнаружения ошибки.

Биты проверки ск

Проверочные биты (СК) формируются пунктом сигнализации, передающим сигнальную единицу. Каждая сигнальная единица содержит 16 проверочных битов для обнаружения ошибок. Они представляют собой контрольную сумму, сформированную по методу циклического кодирования с порождающим полиномом 16-й степени. Несовпадение контрольных сумм приема и обработки сигнальной единицы влечет ее стирание и передачу индикации наличия ошибки.
