Билет №28

1. Полы с бетонным покрытием.

Покрытия из бетона применяют в тех случаях, когда они подвергаются постоянному увлажнению или воз­действию минеральных масел, кислот, щелочей, огня и т. д. Делают их на щебеночном или гравийном заполнителе крупностью до 1,5 см, но не более 0,6 толщины покрытия. Вид заполнителя назначают в зависимости от предъявленных к полу требований.

Для безыскровых (взрывобезопасных) покрытий используют бетоны на заполнителях из щебня и песка, приготовлен­ных из известняка, мрамора и других каменных материалов, не образую­щих искр при ударах стальными и каменными предметами.

Неэлектропроводные покрытия устраивают из ас­фальтобетона на заполнителях из диабаза, мрамора и других неэлектро­проводных материалов, а также волокнистых добавок — крупных и мелких. В качестве крупных волокнистых заполнителей для безыскрового и неэлектропроводного бетонов применяют опилки здоровой древесины круп­ностью не более 0,5 см, а в качестве мелких — асбест, древесную муку, торфяную крошку и т. п.

Для щелочестойкого покрытия применяют асфальто- и дегтебетон на заполнителях из плотных известняков, доломитов, диаба­зов, гранитов и др. либо из основных нераспадающихся металлургических шлаков.

Кислотостойкие покрытия устраивают из бетона с за­полнителем из кислотостойких каменных материалов — андезита, бештаунита, диабаза, гранита, отходов кислотостойкой керамики, клинкерного кирпича и др.

Жаростойкие покрытия делают из бетона на заполнителе, приготовленном измельчением бывших в употреблении отходов или боя шамотных, полукислых или магнезитовых изделий с пределом прочности при сжатии не менее 200 кГ/см2 [1960 н/см2}. Допускается применение для таких бетонов также щебня и песка из диабаза, базальта и андезита, если в процессе эксплуатации пол не будет нагреваться выше 550° С [823° К].

В качестве вяжущих материалов для обычных бетонных и щелочестойких покрытий применяют портландцемент и шлакопортландцемент, для жаростойких покрытий — портландцемент, для кислотостойких — жидкое | стекло и кремнефтористый натрий. Марка бетона для бетонных покрытий назначается в пределах 200—400 в зависимости от требуемой прочности покрытия (для жаростойкого бетона — не ниже 400).

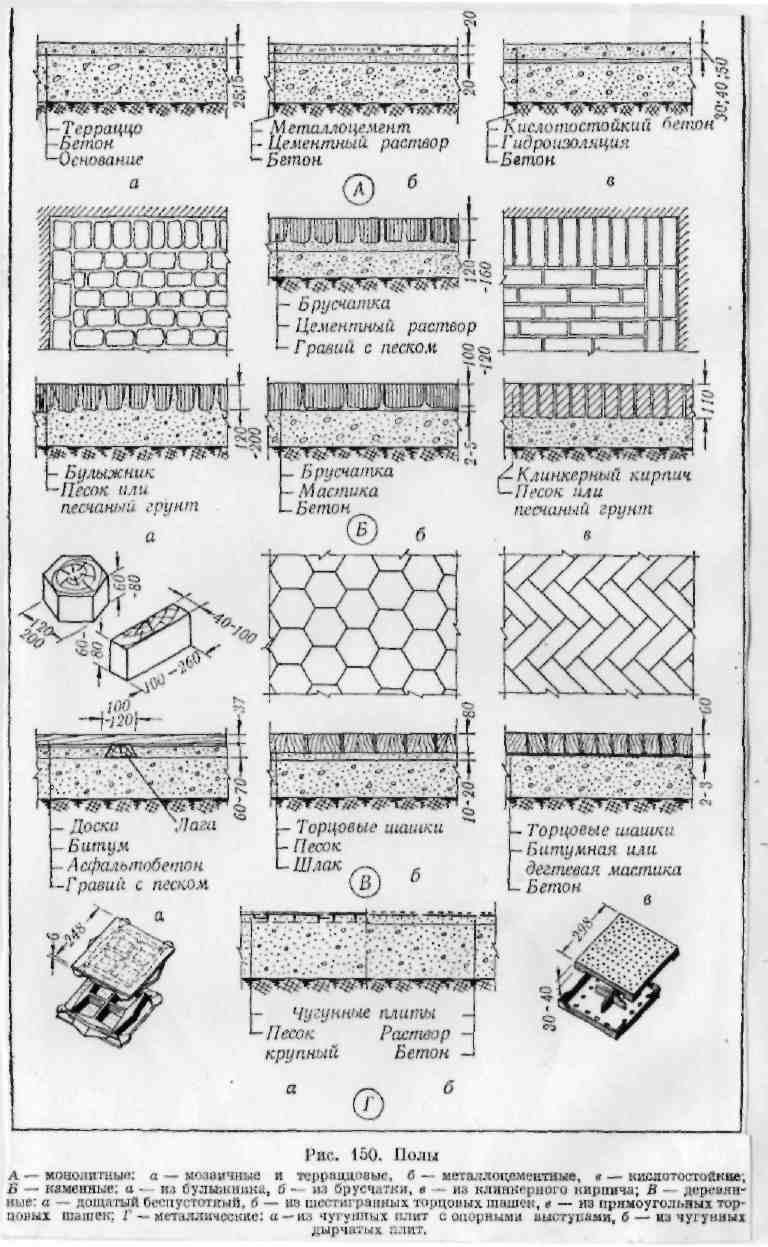

П окрытия из кислотостойкого бетона выполняются по гидроизоляцион­ному слою (рис. 150, А, в). Мелкие трещины и неплотности, появившиеся на поверхности кислотостойкого бетона во время его твердения, зашпак­левываются жесткой смесью жидкого стекла, кремнефтористого натрия и пылевидного заполнителя, составленной в пропорции, установленной для этих материалов в кислотостойком бетоне.

Покрытие из жаростойкого бетона устраивают в два слоя: нижний, подстилающий,— из обычного бетона и верхний — из жаростойкого с ' прокладкой между ними сварной сетки из арматурной стали диаметром 5—6 мм с размером ячеек 8x8 см. При устройстве жаростойкого покры­тия на железобетонных перекрытиях для предохранения их от перегрева во время эксплуатации под жаростойкий бетон укладывают теплоизоляцион­ный слой толщиной не менее 8 см из каменноугольного шлака, дробленых отходов глиняного либо шамотного кирпича или других стойких против огня материалов с объемной массой не более 1000—1200 кг/м3.

Для уменьшения истираемости и водонепроницаемости бетонных полов их поверхность флюатируют, то есть обрабатывают флюатами — вод-ными растворами кремнефтористоводородной кислоты или цинковых, магниевых и алюминиевых солей этой кислоты. Флюатирование произ­водится по тщательно очищенной и высушенной поверхности бетона не ранее чем через 10 суток после его укладки.
