Федеральное агентство связи гоу спо «Чебоксарский электротехникум связи»
СОГЛАСОВАНО УТВЕРЖДАЮ
Цикловой комиссией Зам. директора по УПР Телекоммуникационных технологий _____________ А.А. Алексеев
(название цикловой комиссии)
_____________Н.Ф. Громова «___»__________2010 г.
(подпись) цикловой комисси
«___»__________2010 г.
Лабораторная работа №14
По предмету:__ Линейные сооружения связи
Наименование работы:
Сварка волоконно-оптического кабеля.
Для специальностей: СС и СК, МТКС
Работа рассчитана на 6 часов
Разработал преподаватель
________Кондина В.Г.
(подпись, Ф.И.О.)
«____»___________2010 г.
Г.Чебоксары.
Лабораторная работа № 14.
Сварка волоконно-оптического кабеля.
1. Цель работы:
Изучить сварку оптического волокна на базе сварочного аппарата типа FSM-18S.
2. Стандартная комплектация сварочного аппарата: зажимы волокна, держатели волокна, термоусаживаемые гильзы- КДЗС, инструмент для зачистки, инструмент для скалывания волокна, средства для очистки волокна, куски волоконно-оптических кабелей длинной 1000- 1500мм.
3. Задание:
Научится сращиванию оптических волокон.
4. Подготовка к работе:
4.1. Изучить рекомендуемую литературу.
4.2 Подготовить бланк отчета
4.3. Ответить на вопросы допуска:
4.3.1. Какие типы сварочных аппаратов вы знаете ?
4.3.2. Преимущество сварочных аппаратов типа FSM-18S ?
5. Типы сварочных аппаратов. 5.1. Классификация сварочных аппаратов
Ручное управление
Полуавтоматические
Автоматические
Первые модели аппаратов были предназначены для сварки многомодовых оптических волокон и использовали именно эту систему юстировки V-образные канавки для сварки : Fujikura FSM05VII, КСС-111, Сова-10.
В настоящее время усовершенствованные модели подобных сварочных аппаратов по-прежнему производятся. Они предназначены для сварки волокон ОК ВОЛП LAN и MAN, характеризуемых менее жесткими нормами на вносимые потери (для сравнения - норма на стык ММ ОВ 0,3 дБ, SM ОВ 0,2 дБ для MAN, в то время как для магистрали данная норма составляет не более 0,1 дБ) Очевидно, стоимость подобных аппаратов существенно (на порядок) ниже.
Точность юстировки зависит от качества и чистоты канавок, а также от идентичности и эксцентриситета соединяемых волокон.
Грязь в канавках не позволяет выполнить качественную юстировку сращиваемых ОВ
Эксцентриситет реальных ОВ не позволяет широко пользовать V-образные канавки для сварки SM ОВ.
Рис.5.1 LID-система
Данный метод заключается в регистрации оптимального положения сращиваемых ОВ путем непосредственной оценки мощности оптического излучения при прохождении его через зону стыка.
Сигнал с выхода источника излучения (Л=1300 нм) вводится через изгиб в сердцевину ОВ слева без нарушения состояния акрилового покрытия, проходит зону стыка, поступает в ОВ справа и выводится также через изгиб на фотоприемник, где и регистрируется его мощность.
Рис.5.2 LID-система
LID-система был реализована в сварочных аппаратах RXS (Siemens). В настоящее время подобные аппараты выпускаются кампанией Corning.

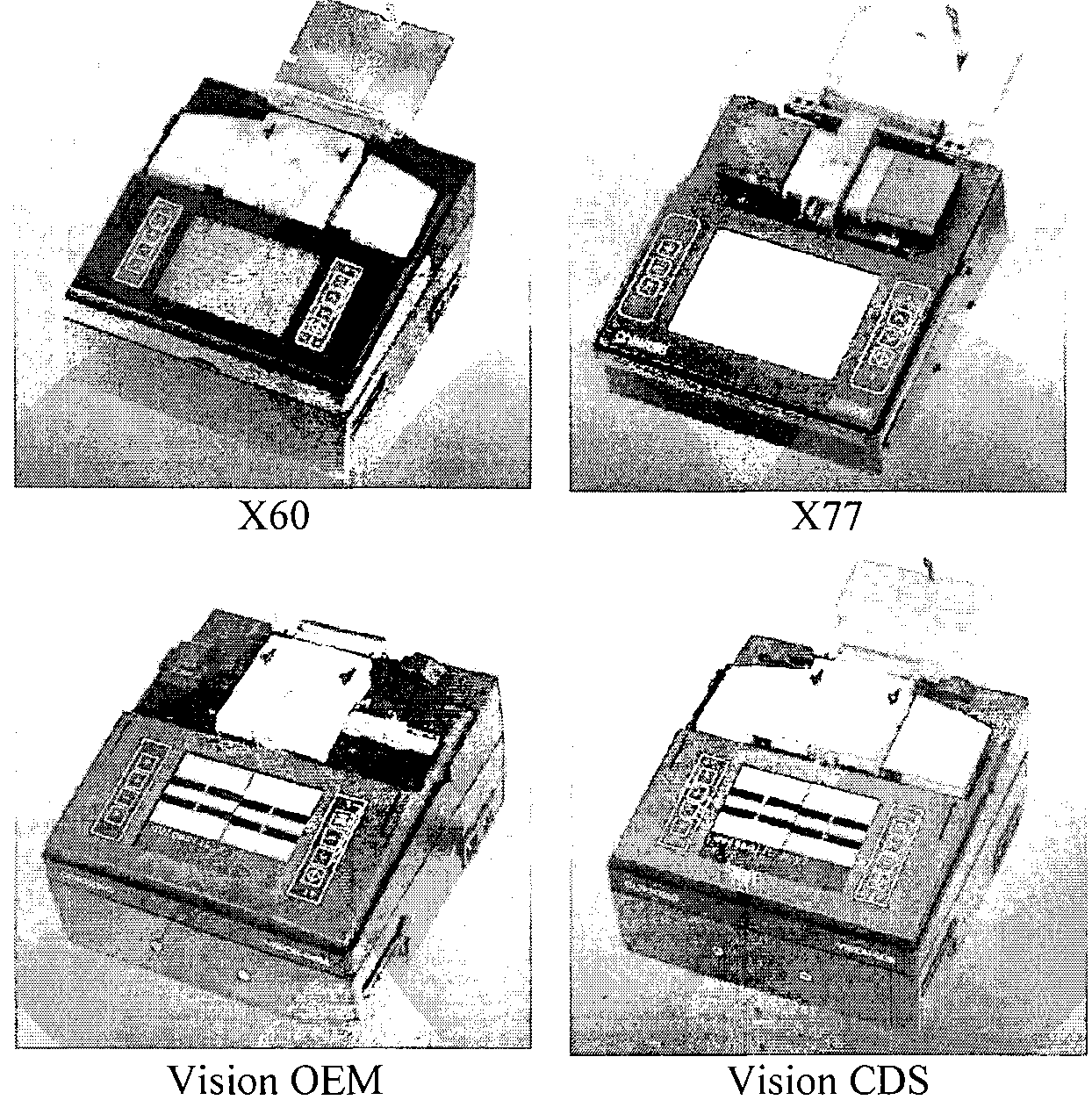

Рис.5.3 Сварочные аппараты компании Corning.
Система PAS
Данный способ юстировки разработан в середине 80-х японской фирмой Fujikura.
Технически реализуется следующим образом: соединяемые ОВ, установленные с некоторым зазором относительно друг друга, помещают в параллельный пучок света мощного светодиода, излучение с выхода которого падает перпендикулярно на торцы волокон.
При пересечении ОВ свет преломляется в соответствии с профилем показателя преломления волокна, при этом и сердцевина, и оболочка действуют как фокусирующие линзы.
Свет, проходящий сквозь сердцевину, фокусируется в большей степени, благодаря увеличенному значению показателя преломления.
Из-за более короткого фокусного расстояния этих лучей границы сердцевины кажутся более темными в центре фокусной линии.
Результирующее изображение формируется либо системой зеркал, либо непосредственным мониторингом волокон двумя камерами с высокой разрешающей способностью. Микропроцессор сварочного аппарата анализирует полученные изображения и оценивает геометрию соединяемых волокон.

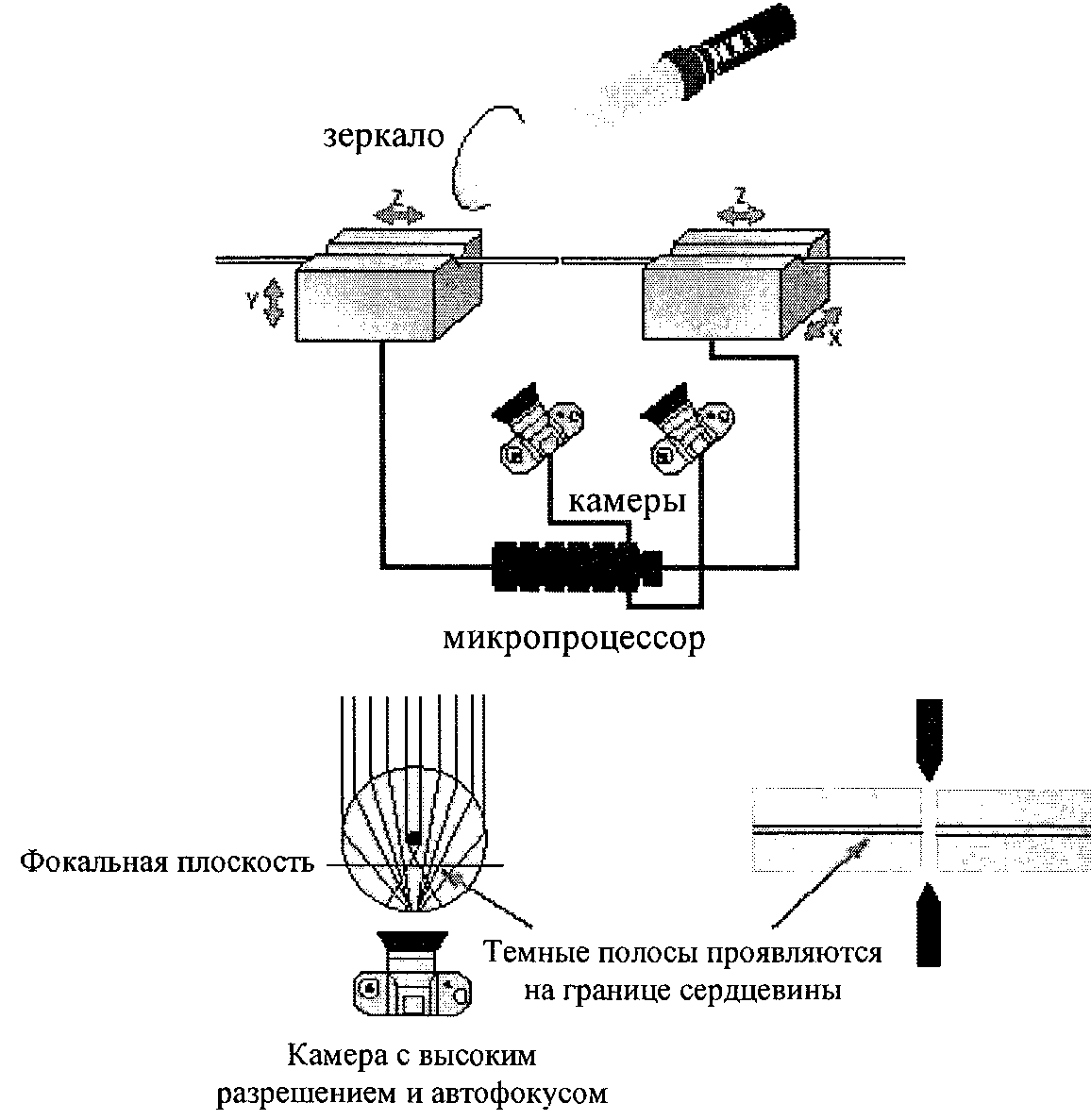

Рис.5.4 Способ юстировки.
Рис.5.4 а) Способ юстировки.

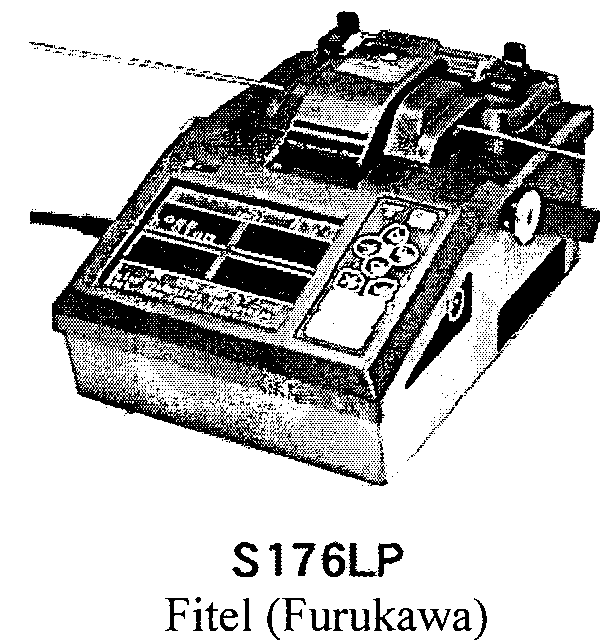

Рис.5.5. Сварочные аппараты.
Рис.5.5.а) Сварочный аппарат.
Выравнивание по нагретым сердцевинам
Данный способ юстировки реализован в автоматических сварочных аппаратах Ericsson FSU.

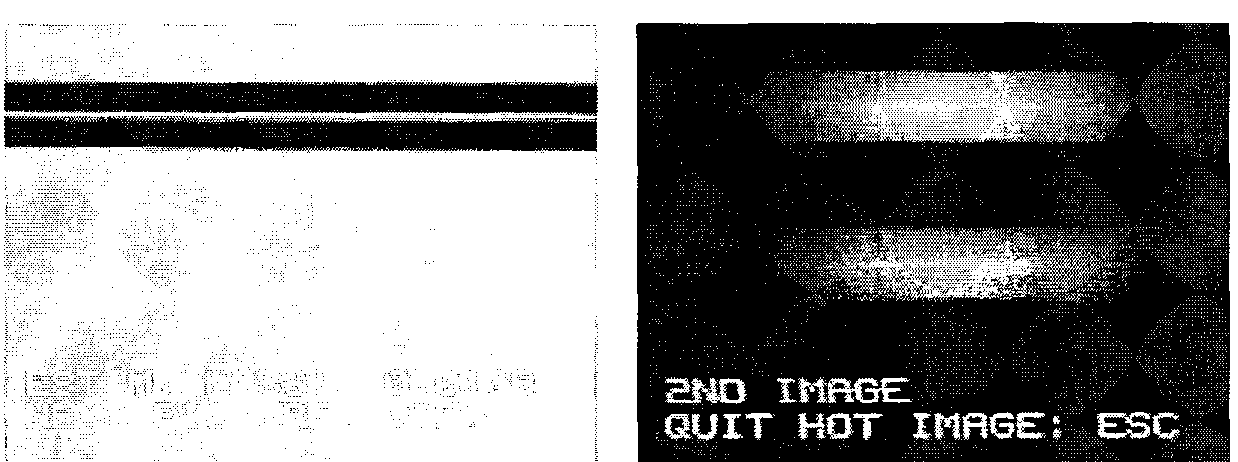

Рис.5.6. Юстировка.
