2.6.2. Выбор монтажного крана

В курсовом проекте для возведения зданий из сборных конст­рукций выбор вариантов механизации работ заключается в выборе кранов для монтажа конструкций.

Выбор кранов производится для каждого монтажного потока по техническим параметрам, а для потока, для которого разраба­тывается технологическая карта (см. п. 2.7.),- и по экономическим параметрам.

Выбор типа и марок кранов по техническим параметрам необходимо начинать с определения следующих данных:

массы монтируемых элементов, монтажной оснастки и грузоза­хватных устройств;

габаритов и проектных положений монтируемых элементов.

На основании этих данных выбирают группу конструкций из

табл. 1, характеризующихся определяющими монтажными параметрами, для которых и устанавливают требуемые технические характеристики крана.

Выбранные краны по своим рабочим параметрам должны обеспе­чивать установку всех конструкций и элементов здания. Поэтому марки кранов подбирают по следующим потребным параметрам:

требуемая минимальная грузоподъемность крана О_гр; высота подъ­ема крана Н_кр и высота подъема стрелы Н_с; требуемый вылет стре­лы Z_arp.

Требуемая грузоподъемность для всех видов кранов определя­ется по формуле:

Q_гр=Q_эл+q_гп+q_ус+q_мп, (1)

где Q_эл - наибольшая масса монтируемого элемента, кН (т) (см. табл. I); q_гп - масса грузозахватных приспособлений для монта­жа наиболее тяжелого элемента, кН (т) (см. табл. 5); q_ус - мас­са временного усиления, кН(т) (по расчету); q_мп - масса монтаж­ных приспособлений, закрепленных на элементе до его монтажа, (см. табл. 5).

Расчет требуемых высоты подъема крюка и высоты стрелы для башенных и стреловых кранов производится по следующей методике.

Для башенных кранов

Высоту подъема крюка крана (или высоту подъема стрелы) над уровнем стоянки крана определяют аналитическим способом (рис. 1);

H_кр=H_м+h₀+h_э+h_т, (2)

H_с=H_м+h₀+h_э+h_т+h_п, (3)

где H_м - высота монтажного горизонта от уровня стоянки крана; h₀ - высота подъема элемента над опорой, равная I м; h_э - вы­сота (или толщина) монтируемого элемента; h_т - высота (длина) такелажного приспособления ( строповка ); h_п - высота полиспаста, равная 2 м.

Требуемый вылет стрелы крана находят из условия монтажа наиболее уделенного элемента от стоянки крана:

L_стр=B+f+d+R_зг, (4)

где В - ширина здания в осях или половина ширины здания при ра­боте кранов с двух сторон, или расстояние от центра тяжести мон­тируемого элемента до оси сооружения со стороны крана; f - рас­стояние от оси до выступающих частей здания; d - расстояние между выступающей частью здания и хвостовой частью крана при его повороте, принимается равным 1 м; R_зг - радиус, описываемый хвостовой частью крана при его повороте (задний габарит), ориентиророчно принимается равным для кранов грузоподъемностью до 5 т - 3,5 м; от 5 до 15 т - 4,5 м; свыше 15 т - 5,5 м.

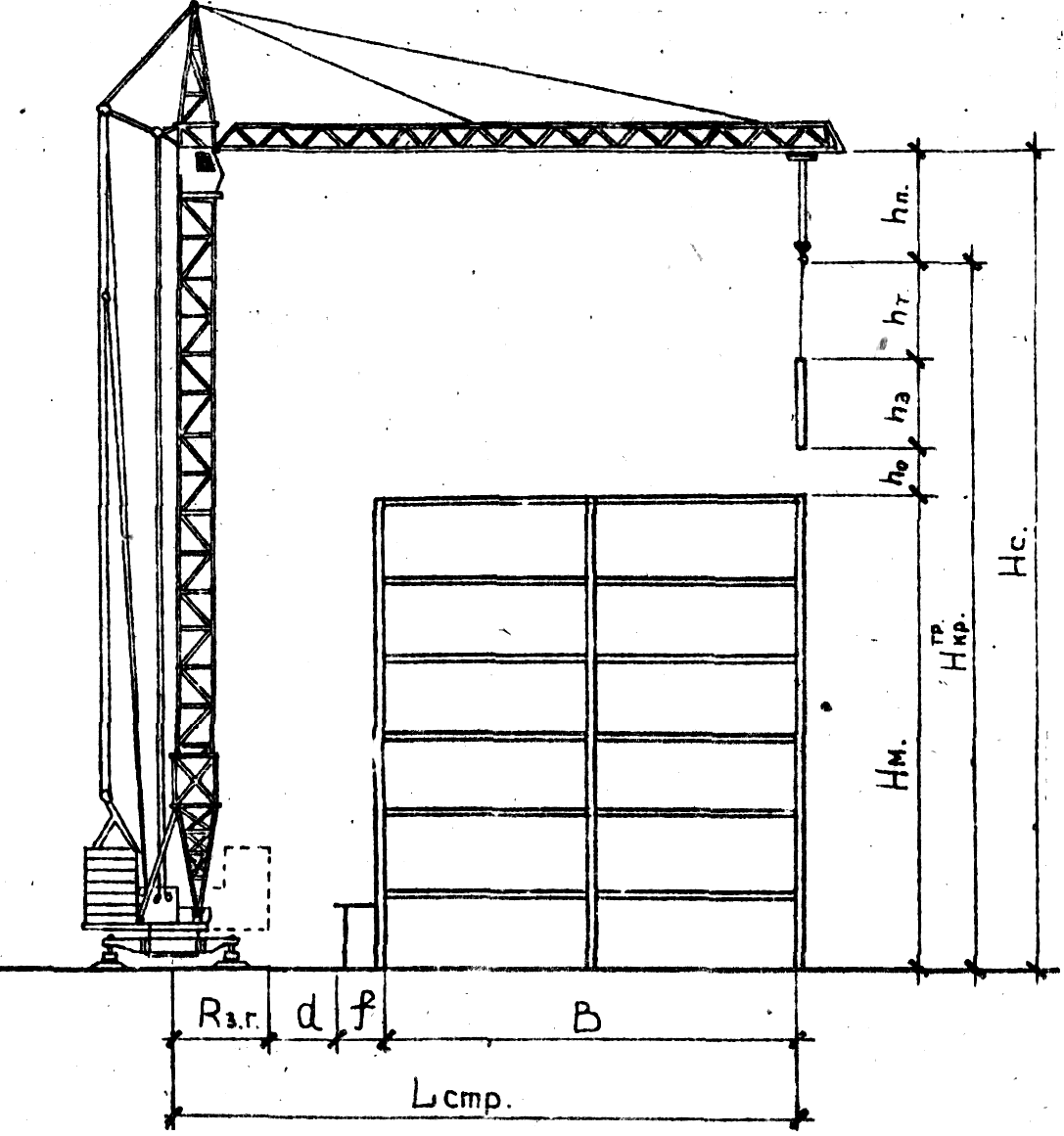

Рис. 1. Схема к определению технических параметров башенных кранов

Для стреловых самоходных кранов

Для стреловых самоходных кранов рассчитываются следующие требуемые параметры (рис.2): требуемая грузоподъемность, т (кН); высота подъема крюка Н_кр, м; высота подъема стрелы Н_с, м; длина, стрелы L_стр, м; вылет крюка Z_кр, м.

Требуемую грузоподъемность самоходных кранов определяют по формуле (1), а требуемую высоту подъема крюка - по формулам (2), (3).

Длина стрелы (L_стр) и вылет крюка (Z_кр) определяются по [5], где предложены графо-аналитические методы поиска этих параметров. Ниже предлагается определять длину стрелы и вылет крюка более простым графическим способом (см. рис. 2).

Порядок определения требуемой длины стрелы и вылета крюка самоходного крана графическим способом следующий.

В выбранном масштабе (на миллиметровой бумаге) вычертить контур монтируемого сооружения (или монтируемой части здания), включая и контур монтируемого элемента, ось к контуры стрелы. Ось, стрелы крана должна пройти через характерные точки А и Е. Точка А расположена на высоте Н_с по вертикальной линии, проходящей через центр монтируемой конструкции. Точка Е располо­жена на расстоянии 1,0 м от крайней ближней к стреле крана точки контура монтируемой части здания или элемента по горизонтали и вертикали (см. рис. 2). Это расстояние определено из условий техники безопасности и сохранения в целостности стре­лы и монтируемых элементов.

Проводится горизонтальная линия М - М на расстоянии 1,5 м от уровня стоянки крана до пересечения с осью стрелы. На этом уровне находится шарнир пяты стрелы крана (см.рис. 2, точка К). От точки К откладывается по горизонтали расстояние, равное 1,5 м (точка Л), в сторону монтируемой части здания или в противопо­ложную сторону, (в зависимости от точки закрепления нижней части стрелы крана). Точка Л определяет расположение вертикальной оси вращения крана 0-0.

Требуемые параметры: вылет крюка стрелы L_кр определяется замером расстояния Л -N , а длина стрелы L_стр- замером расстоя­ния от точки К до точки А.

Проводится горизонтальная линия М - М на расстоянии 1,5 м от уровня стоянки крана до пересечения с осью стрелы. На этом уровне находится шарнир пяты стрелы крана (см.рис. 2, точка К). От точки К откладывается по горизонтали расстояние, равное 1,5 м (точка Л), в сторону монтируемой части здания или в противопо­ложную сторону, (в зависимости от точки закрепления нижней части стрелы крана). Точка Л определяет расположение вертикальной оси вращения крана 0-0.

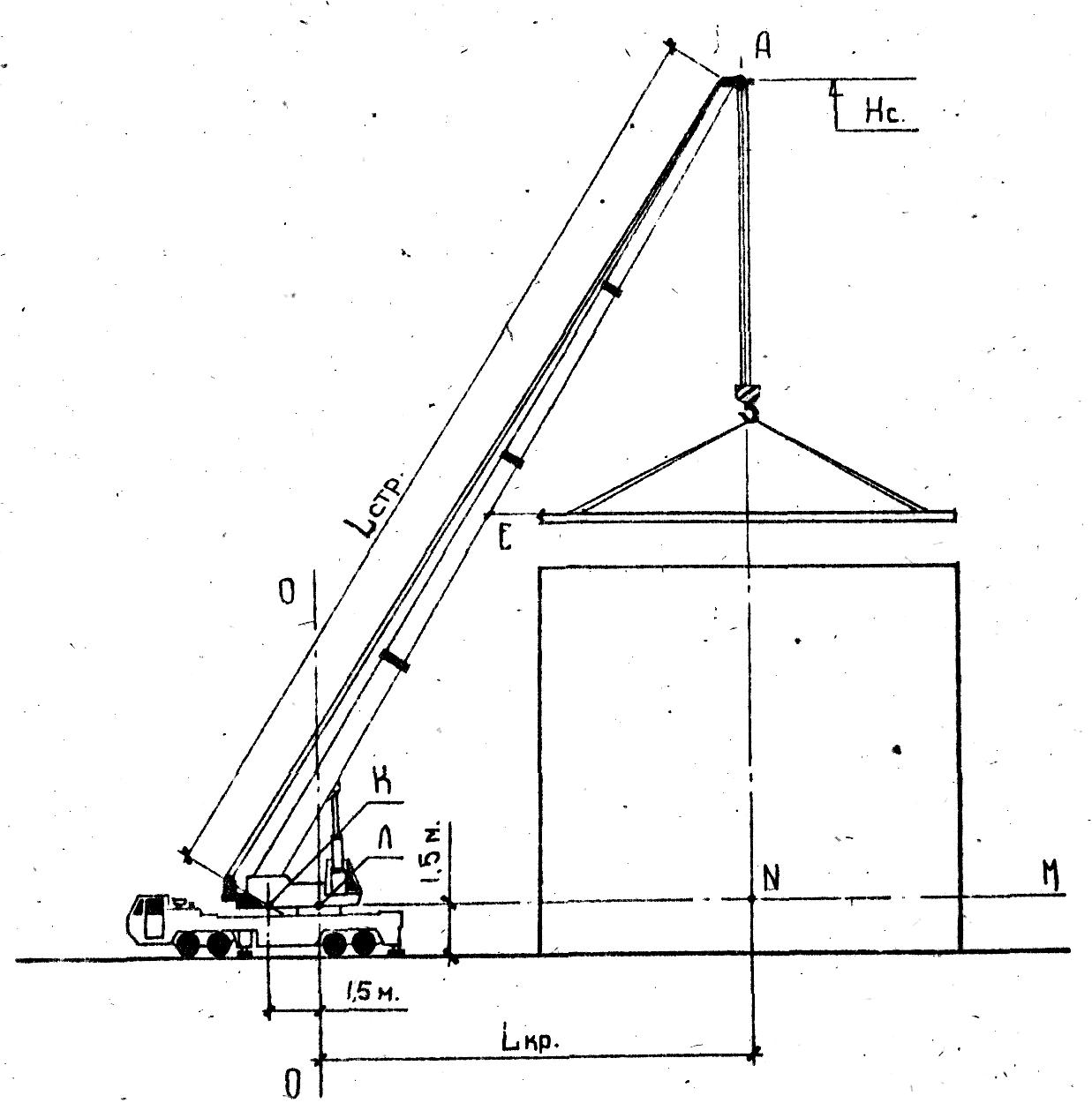

Рис. 2

Схема к определению технических параметров

самоходных стреловых кранов

Требуемые параметры: вылет крюка стрелы L_кр определяется замером расстояния Л -N , а длина стрелы L_стр- замером расстоя­ния от точки К до точки А.

При выборе крана с гуськом или с башенно-стреловым оборудо­ванием (рис. 3) на уровне Н_с вычерчивается горизонтальная линия. В выбранном масштабе от вертикальной оси, проходящей через центр тяжести монтируемого элемента, откладывается длина гуська (3 ... 10 м) или маневровые стрелы (Ю ... 30 м) до пересечения с точкой А, находящейся на оси основной стрелы.

Таким образом, определяются параметры L_кр и длина гуська E_r. Полученные результаты расчетов целесообразно свести в табл. 7, данные которой дозволяют четко представить техноло­гические параметры, определяющие выбор кранов.

Таблица 7

Подбор монтажных кранов

Наименование монтируемых элементов	Требуемые параметры	Марки кранов	Характеристики кранов
	Qгр Hкр Hс Lстр Lкр		Qгр Hкр Hс Lстр Lкр

Используя расчетные требуемые параметры кранов, по таблицам и графикам, помещенным в справочной литературе [1,2], подбирают 2...3 марки монтажных кранов различных типов, с различной конструкцией ходовых устройств, стрелового оборудования и т.д.

Технические характеристики выбираемых кранов должны быть равными или незначительно превьшать определенные расчетами требуемые параметры.

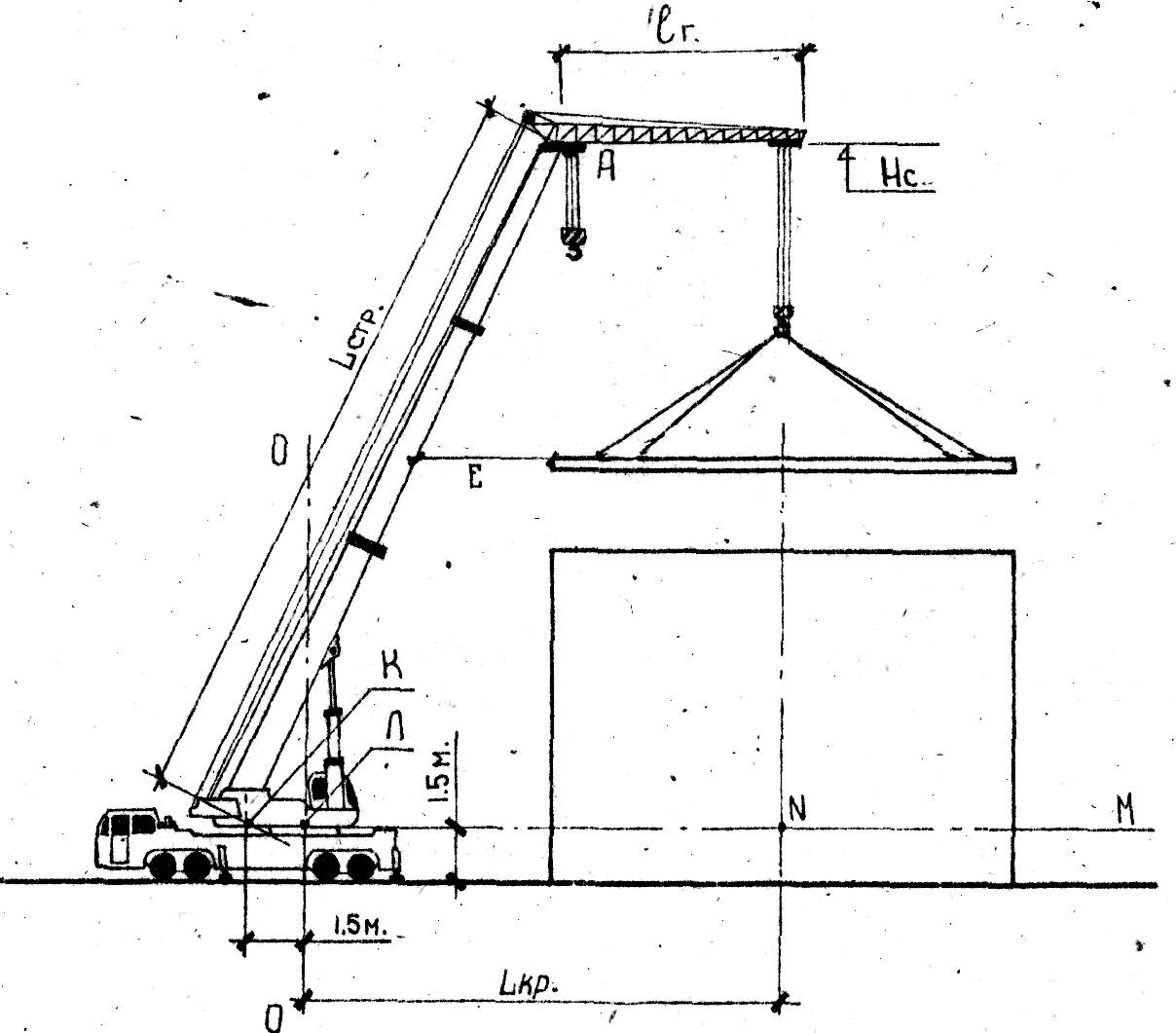

Рис.З.

Схема к определению технических параметров крана с гуськом
