3.1 Расчет подпольного водяного отопления

В рамках данного курсового проекта данный расчет производится для всех вспомагательных помещений паркинга. Целью расчета является определение конструктивных характеристик системы отопления в зависимости от заданных начальных параметров (параметры теплоносителя, площадь пола под которым будут находится трубопроводы, величина теплопотерь помещения которые будет компенсировать система, количество контуров в помещении), а также определить потери давления в каждом контуре системы и в случае необходимости произвести их гидравлическую увязку.

Расчет выполняется в следующей последовательности:

Определяют теплопотери помещения, где будет предусматриватся подпольное отопление.

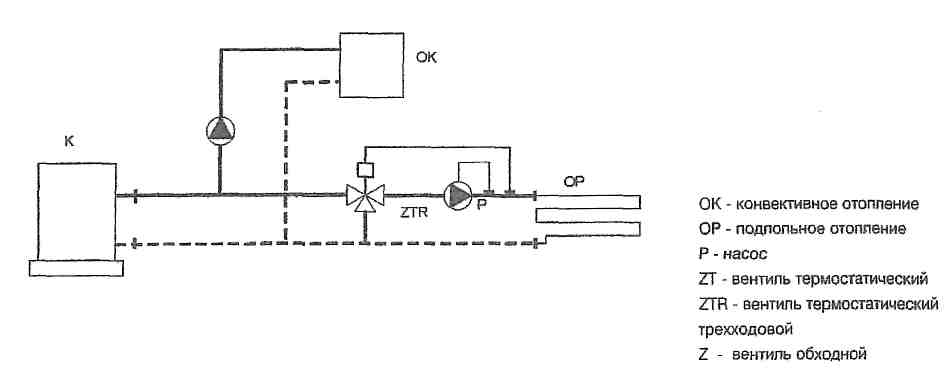

Выбирается какую часть теплопотерь в процентном соотношении (20%; 50%; 100%) будет компенсировать данная система, если планируется часть общих теплопотерь, то остальная часть должна компенсироваться традиционными системами с нагревательными приборами.
Выбирается марка трубы, которая будет использоваться в системе. В данной работе далее представлены справочные данные для трубопроводов РЕ - RT, РЕ - Хс 018x2 и РЕ - RT/AL/PE - HD 016x2.
Рассчитывается площадь пола, под которой будут расположены трубопроводы. Например, для вестибюлей - это вся площадь пола, для кухонь за вычетом площади под мебель, для ванных комнат за вычетом площади ванны или джакузи и т.д.
Определяется требуемая теплоотдача 1 м² греющего контура:

(3.1)

где: Q - расчетные теплопотери на контур системы (Вт); F - площадь пола для рас-считываемого контура (м² ).

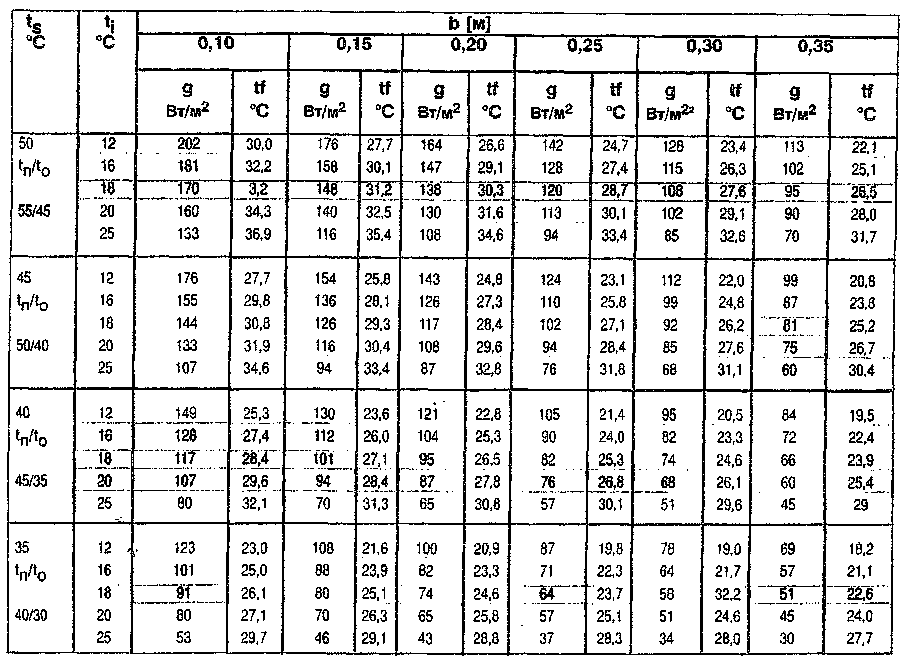

Из таблиц 5-7 для принятого типа покрытия, средней температуры воды в греющем контуре и температуры воздуха в помещении, необходимо выбрать шаг - расстояние между трубами греющего контура – в [м], для которого теплоотдача будет приблизительно равна вычисленной по формуле (3.1).

Необходимо выбрать температуру поверхности пола. Она не должна превышать до-пустимую температуру, принимаемую для:

+29°С для жилого помещения,

+33°С для помещения с временным пребыванием людей (ванная и т.п.),

+35°С для пристенных граничных зон.

Расход воды для расчетного греющего контура определяется по выражению:

(3.2)

Где: Q - расчетная тепловая мощность проектируемой системы в (Вт);

t_r и t_o - параметр теплоносителя для системы °С;

Для рассчитанного расхода воды по таб. 8 можно выбрать удельные потери давления

R [Па/м] на один погонный метр трубы.

Потери давления в греющем контуре можно определить из выражения:

(3.3)

где: L_w - длина греющего контура, которую необходимо определить из зависимости:

L_w= (3.4)

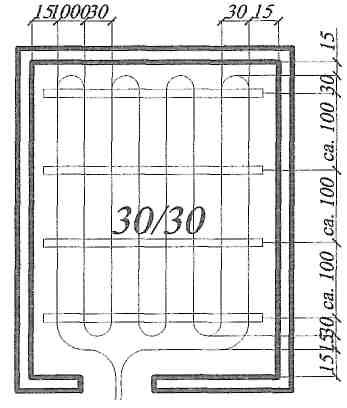

где: b - шаг (выбранное расстояние) между трубами, [м];

F - поверхность пола, [м²].

Необходимо помнить, что греющие контуры, подключенные параллельно к распреде-лителю, должны иметь одну и те же температуру подачи. В случае превышения допустимой температуры пола следует выбрать более низкую среднюю температуру воды. Перерасчет производится также в случае если длинна расчетного контура превысит 120 м. или потеря давления "р" превысит 20 кПа или скорость воды в трубопроводе V превысит нормируемое значение.

За скорость в трубопроводах, проходящих в конструкции пола или за защитными плинтусом над полом, следует принимать значения, соответствующие экономичным гидравлическим сопротивлениям (R_экон=±150-250 Па/м):

Ø12х2 V=0,25 – 0,35 м/с Ø20х2 V=0,45 – 0,6 м/с

Ø14х2 V=0,3 – 0,4 м/с Ø25х3,5 V=0,5 – 0,6 м/с

Ø16х2 V=0,35 – 0,45м/с Ø26х3 V=0,5 – 0,65 м/с

Ø18х2 V=0,4 – 0,5м/с Ø32х4,4 V=0,55 – 0,75 м/с
