3. Общие положения по проектированию подпольного водяного отопления
Подпольное водяное отопление - это энергосберегающая система отопления, в которой основное количество тепла, передается в отапливаемое помещение путем излучения. Применение подпольного отопления позволяет снижать теплопотери здания, в котором оно используется в результате возможности понижения температуры воздуха в помещении без ухудшения теплового комфорта по высоте.
Например температура воздуха в помещении 18° С обеспечивает такой же тепловой комфорт как и температура 20° С при использовании системы отопления с традиционными нагревательными приборами. Конструктивно система подпольного отопления монтируется по принципиальной схеме приведенной на рисунке 5.

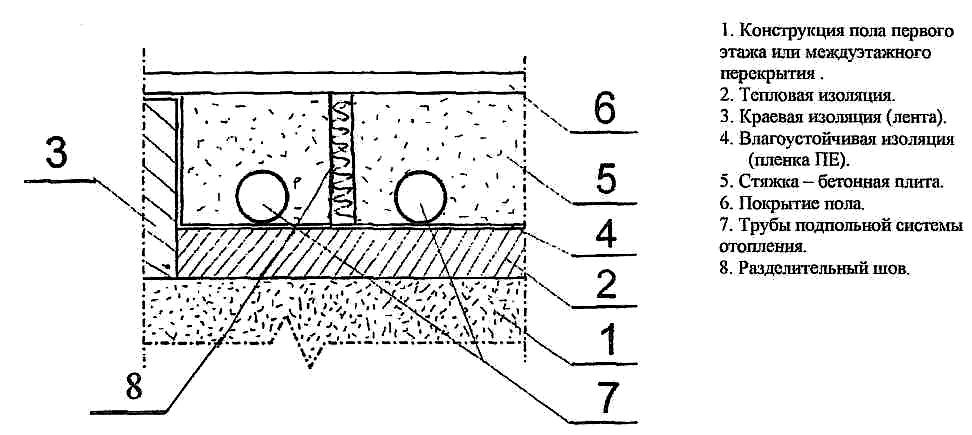

Рис. 5 Схема укладки трубопровода подпольной системы отопления.
П
ри
монтаже системы по данной схеме необходимо
выполнить следующие требования
и рекомендации:
а) тепловая изоляция. Минимальное сопротивление теплопе-
р
едаче
для перекрытий
над отапливаемым помещением:
для перекрытий над неотапливаемым помещением
и
для перекрытий на грунте
В качестве материала тепловой изоляции класса PS - Е20, PS - М20 либо минеральную вату на синтетическом связующем.
б) гидроизоляция - защищает тепловую и краевую гидроизоляции от сырости. Реко-мендуется укладывать также под тепловой изоляцией, если перекрытие мокнет от сырости снизу.
В качестве гидроизоляции рекомендуется использовать полиэтиленовую пленку ПЕ толщиной не менее 0,2 мм, либо пенополистерол.
в) краевая лента ограничивающая потери тепла через стены, должна отделять греющую бетонную плиту от наружных стен, колонн и других конструктивных фрагментов.
В качестве материала рекомендуется лента системы KANN - term.
г) стяжка - бетонная плита - цементный раствор следующего состава: цемент CEMI 32,5R (соответствующий DiN 1164) - 50 кг., мелко – зернистый заполнитель (60% песка, 40% гравия) - 225 кг., вода - 16-18 литров, добавка ВЕТО KANN - 1 кг. на 5 м пола, что составляет 3-5 кг. на 1 м бетона.
Минимальная толщина стяжки над трубой системы отопления составляет 45 мм. В случае заливки помещений большой площади необходимо поверхность делить на меньшие площади с помощью разделительных швов.
Рекомендуется максимальная площадь стяжки 30 м , а отношение длин сторон не
более 1:2.
д) покрытие пола - оказывает существенное влияние на теплоотдачу системы подпольного отопления. Рекомендуются следующие значения термических сопротивлений:
-керамика, глазурь, камень R=0,02 м2К/Вт,
-покрытие из синтетических материалов R=0,075 м2К/Вт, -паркет, ковер средней толщины R=0,1 м2К/Вт,
-толстый паркет, толстый ковер R=0,15 м К/Вт,
ж)
трубы системы отопления - рекомендуется
к использованию трубы соответству-ющие
DIN
16776 и DiN
4729/29 (например: РЕ
- RT,
РЕ - Хс
12x2;
14x2;
18x2;
25x3,5).
Крепление труб
к теплоизоляции
осуществляется с помощью специальных
шпилек по контуру укладки
труб. Существуют два способа укладки:
а) Меандрический (рис. 6). В данном случае наблюдается большой градиент распределения температур по поверхности пола;
б) в форме спирали (рис. 7). В данном случае наблюдается равномерное распределение температур по поверхности пола. При любом способе укладки, длинна одного контура не должна превышать 120 м., а потеря давления 20 кПа. Рекомендуемое расстояние между трубами 0,1;0,15;0,2;0,3;0,35 м.
В качестве теплоносителя в системе подпольного отопления используется вода или незамерзающие смеси. Регламентируются следующие параметры теплоносителя:
tr = 55°С - t0 = 45°С ; tr = 50°С - t0 = 40°С; tr = 45°С - t0 = 35°С; tr = 40°С - t0 = 30°С. В случае функционирования совместно с радиаторным отоплением, работающим с более высокими параметрами, применяются смесительные системы (рис. 8), понижающие температуру теплоносителя на подающий трубопровод подпольного отопления.
