Пример расчета №4
Р
ассчитать
количество тепла, необходимого для
нагрева пандуса паркинга площадью19 м2,
расположенного в г. Одесса. Конструктивное
исполнение приведено на рисунке.
О
пределется
сумма коэффициентов теплопроводности
материалов покрытия пандуса.
Т.к. , то данная конструкция считается неутепленной на грунте. Потри тепла рассчитываются по максимальному значению сопротивления теплопередаче Rс=2,1 м2оК/Вт. Для нагрева пандуса требуется следующее количество тепла
= 9/2,1(5-(-18))=208 Вт
2. Общие положения по проектированию электроотопления
Электрические кабельные системы отопления (далее – ЭКСО) с напряжением до 1000 В – это энергосберегающая система отопления, укладываемая в строительные конструкции как при новом строительстве, так и реконструкции зданий следующего назначения: жилые, административные, бытовые, общественные, учебные, детские дошкольные учреждения, учреждения здравоохранения, культурно-зрелищные учреждения, агропромышленные комплексы, промышленные предприятия а так же дорог, крыш, въездных пандусов паркингов, трубопроводов и др.
Не допускается применять ЭКСО в следующих помещениях : взрывоопасные, с химически активной средой, где ведутся работы с источниками ионизирующих излучений и радиоактивными веществами.
ЭКСО – это разновидность систем распределенного электроотопления, в которых электрическая энергия превращается в тепловую в нагревательном кабеле, встроенном в строительные конструкции, и предназначена для обеспечения заданной температуры воздуха в помещении.
ЭКСО делятся на ЭКСО прямого действия (ЭКСО ПД) и ЭКСО с теплоак- кумуляцией теплоты (ЭКСО ТА). ЭКСО ПД или ЭКСО “теплый пол” – это разновидность ЭКСО, нагревательный кабель которой встроен в строительную конструкцию малой теплоемкости.
ЭКСО ПД может использоваться как основная для полного отопления поме- щений, так и дополнительная в составе других систем отопления (водяной, воздушной).
Установочную площадь ЭКСО ПД, используемую как дополнительную систему отопления, выбирают, как правило, до 50 % от расчетных тепло- потерь помещения. При этом максимальную ее мощность рекомендуется принимать не более 150 Вт/м.
ЭКСО ПД нужно использовать как дополнительную для обеспечения комфортной температуры пола, величину которой для помещений с постоянным пребыванием людей следует принимать не более 28 С (с паркетным лицевым покрытием не более 26 С) Нагревательный кабель ЭКСО укладывают в пол помещения. Основные возможные варианты укладки кабеля приведены на рисунке 1 и 2 .

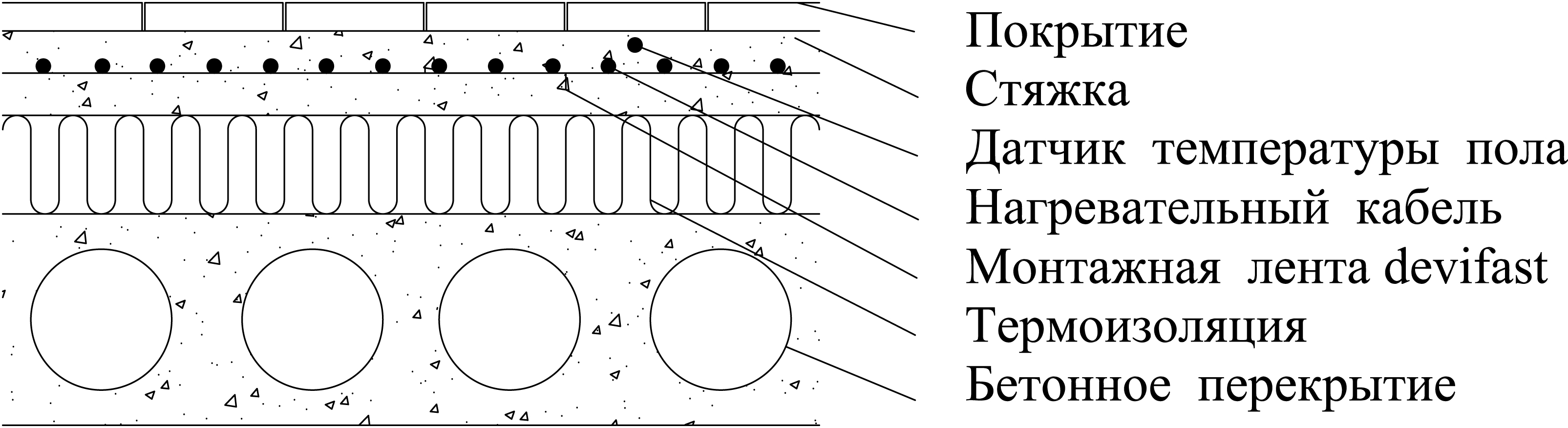

Рис.1 Бетонное межэтажное перекрытие
Рис.2 Бетонный пол на грунте
При установке систем прямого действия используются кабели с максимальной мощностью 20 Вт/м, наиболее распространены три типа кабелей
DTIP-10, DSIG-20 и DTIP-20 производство фирмы DEVI. Они имеют следующие технические характеристики :
тип кабеля: DTIP-10 – двухжильный экранированный номинальное напряжение: 230 В
удельная мощность: 9,15 Вт/м при 220 В, 10 Вт/м при 230 В
диаметр: 7,4 мм
мин.диаметр изгиба: 5 см
тип кабеля: DTIP-20 – двухжильный экранированный
номинальное напряжение: 230 В
удельная мощность: 16,5 Вт/м при 220 В,18 Вт/м при 230 В
диаметр: 7,4 мм
мин.диаметр изгиба: 5 см
тип кабеля: DSIG-20 – одножильный экранированный
номинальное напряжение: два типа: 230 В и 400 В
удельная мощность: 18,3 Вт/м при 220 В, 20 Вт/м при 230 В
диаметр: 5,8 мм
мин.диаметр изгиба: 4 см
Кабель или греющие маты должны устанавливаться на расстоянии приблизительно 3-5 см под поверхностью пола и с расстоянием между линиями кабеля от 5 до 15 см. Для установки нагревательных кабелей рекомендуется использовать монтажную ленту “devitast”. Как вариант, кабель может крепиться к закладываемой в стяжку стальной армирующей сетке. Укладку нагревательного кабеля в строительные конструкции рекомендуется выполнять ‘меандрическим” способом в виде “змейки”
(Рис.3) с соблюдением параллельности линий укладки. Нагревательную секцию следует укладывать в одном помещении, в однородном по теплопроводности материале. Количество нагревательных секций, которые укладываются в одном помещении, должно быть минимальным из возможных вариантов проектных решений.
