Приложение 7 Технические характеристики вентиляционного оборудования

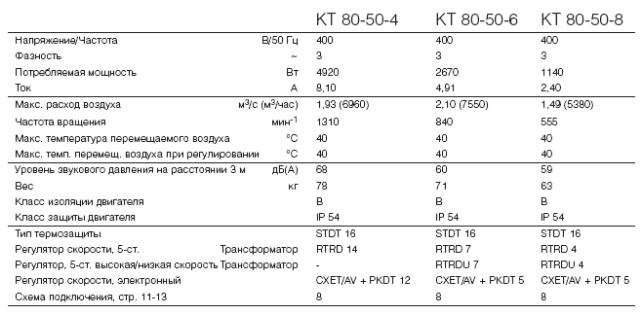

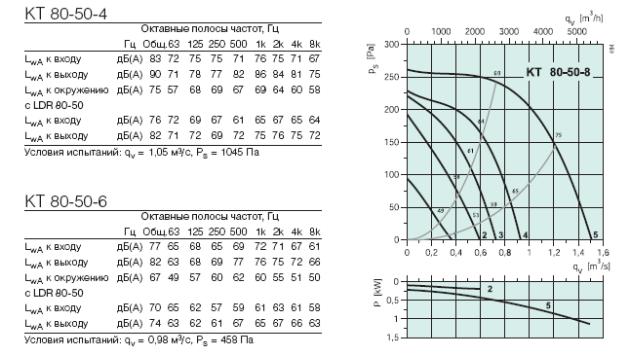

0. Прямоугольные канальные вентиляторы Systemair ke/kt 80-50

7.2 Характеристики модульных приточных установок типа апк

Тип камеры	Номин. производит тыс. м3/час	Номин. статическое давление, Па	А- поперечное сечение, квадрат, мм	L-продольная длина вентилятора, мм	B-выходное сечение, квадрат, мм
АПК-1,6	0,1-0,6	200-100	274	300	160
АПК-2	0,2-1,2	270-150	330	350	200
АПК-2,5-2 АПК-2,5-4	0,3-2,0 0,2-1,0	500-200 80-40	405	420	250
АПК-3,15-2 АПК-3,15-4	1,0-4,0 0,4-1,8	800-300 150-80	500	500	315
АПК-4-4 АПК-4-6	1,0-4,0 0,5-2,2	300-150 100-50	624	560	400
АПК-5-4 АПК-5-6	2,0-8,0 1,0-5,0	500-200 160-100	790	730	560
АПК-6,3-4 АПК-6,3-6	5,0-16,0 2,0-10,0	800-300 300-150	1000	900	710

Общий вид

Обозначения: 1 – входной клапан с приводом; 2 – воздушный фильтр EU-3; 3 – радиальный вентилятор; 4 – калорифер (водяной, паровой или электрический); 5 – глушитель шума.

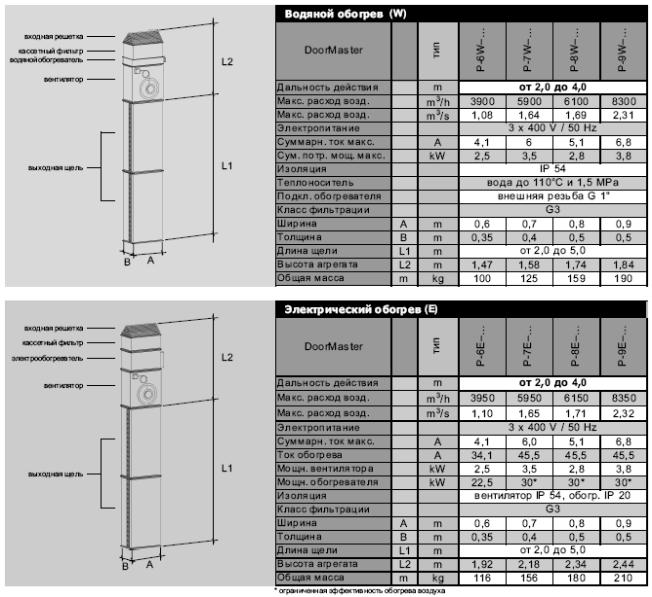

3. Основные технические характеристики воздушно-тепловых завес марки remak (Чехия)

Порядок подбора завесы

• выберем вид обогрева (напр, водяной - W), завеса без обогрева используется в ограниченных случаях (холодильники и т.п.);

• выберем ориентацию и расположение завес согласно рис. 7.1;

• выберем дальность действия завесы точка «0» (например 2,7 м, у выбранной ориентации это отвечает ширине ворот);

• из точки «2» на кривой проведем прямую, которая определяет выходную скорость потока воздуха (например 11,6 м/с);

• выберем длину выходной щели точка «3» (например 3 м, что при выбранной ориентации соответствует высоте ворот);

• из точки «4» проведем наверх вертикальную прямую, определяющую минимально необходимый расход воздуха (например 4200 м³/с);

• из точки «2» на кривой проведем прямую, которая определяет потерю давления на щели (например 125 Па);

• пересечение прямых в точке «5» лежит в одном из полей Р6-Р9;

• поле, где лежит точка «5» определяет типоразмер завесы (например поле Р8 соответствует завесе — P-8W-300);

• продление по параболе до пересечения с кривой, ограничивающей сверху цв. поле,

определяет рабочую точку завесы «6»;

• реальной раб. точке «6» отвечает реальный (больший чем минимально необходимый) расход воздуха (например 5000 м³/с)

• реальному расходу воздуха отвечает необходимая отопительная мощность в точке «7» (например 35 кВт);

• требуемой отопительной мощности отвечает необходимый расход воды точка «8» (например 0,42 л/с), действительно для завес с водяным обогревом с температурным перепадом воды 90/70°С;

• необходимому расходу воды у выбранной завесы (Р-8...) отвечает соответствующая потеря давления воды точка «9» (например 3,7 кРа).
