Лекція 14. Випробування тягодуттьових установок і газоповітряних трактів

14.1 Загальні відомості.

Випробуванні тягодуттьових установок проводяться:

• у процесі пусконалагоджувальних робіт та експлуатації для перевірки гарантійних показників;

• у випадках обмеження, навантаження котлоагрегату по тязі (дуттю);

• при підвищених питомих витратах електроенергії на власні потреби.

У кожному випадку повинні бути отримані експериментальні дані, по яких можуть бути побудовані характеристики вентиляторів або димососів і криві сумарних опорів газового або повітряного трактів

Для практичного використання найбільш важливі дві групи характеристик тягодуттєвых установок: дросельні (напірні) і регулювальні. Дросельні характеристики можуть бути розмірними, коли всі значення даються в іменованих одиницях (тиск у кгс/м², продуктивність у м³/г або кг/с), і безрозмірними, коли всі ці значення даються у відносних одиницях.

При випробуваннях тягодуттьових установок, що вже працюють на енергооб'єктах, зазвичай користуються розмірними характеристиками.

Безрозмірні характеристики не залежать від геометричних розмірів машини й зберігають свої залежності для всієї серії машин даного типу. Це дозволяє при розрахунках вентиляторів будь-якої серії користуватися однією характеристикою, незважаючи на різні діаметри коліс й їхню частоту обертання. Тому безрозмірні характеристики частіше використовують при випробуваннях тягодуттьових пристроїв на підприємствах-виробниках.

В якості безрозмірних параметрів приймаються відносна продуктивність, відносний повний тиск і відносна потужність. У випадках, коли необхідно знати розмірну характеристику для порівняння її з отриманою при випробуваннях, безрозмірні параметри перераховуються на дійсні значення

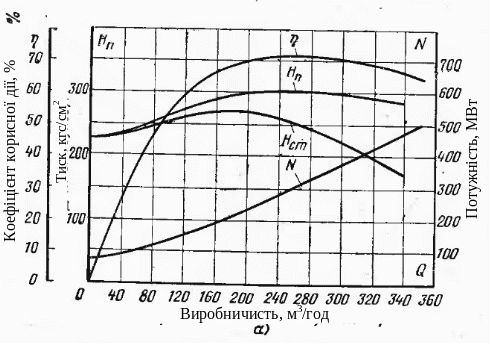

Характеристики відцентрових тягодуттьових машин

а – димосос типу Д-21,52 при n=580 об/хв. і t_ч=200С; б – дуттьовий вентилятор типу ВДН-26 при n=735 об/хв. і t_в=20С;

14.2 Класифікація випробувань.

Характеристики тягодуттьових машин можуть бути побудовані на основі повних або експлуатаційних випробувань.

У завдання повних випробувань входить зняття дросельної (напірної та регулювальної) характеристики тягодуттьових машин при одиночній або паралельній роботі вентиляторів (димососів). Ці випробування повинні охоплювати режими в широких межах виробничості машин від нуля до максимуму. Такі режими на працюючому котлоагрегаті встановити не представляється можливим, тому що межі зміни продуктивності залежать від мінімального й максимального навантажень котлоагрегату. Тому повні характеристики можуть бути зняті тільки на зупиненому котлоагрегаті. Повні випробування найбільше точно можуть бути проведені на стенді в лабораторно-заводських умовах.

Метою експлуатаційних випробувань є перевірка роботи тягодуттьових установок у робочих умовах, тобто на працюючому котлоагрегаті. Ці випробування дозволяють одержати точки для побудови характеристики машини в порівняно вузьких межах продуктивності, обумовлених можливими межами зміни навантаження котлоагрегату.

Характеристики тягодуттьових установок, отримані при випробуваннях разом з характеристиками газоповітряних трактів, дозволяють безпосередньо, без перерахувань судити про відповідність встановлених машин даному котельному агрегату.
