3.2. Форма и размеры неэвольвентных профилей деталей

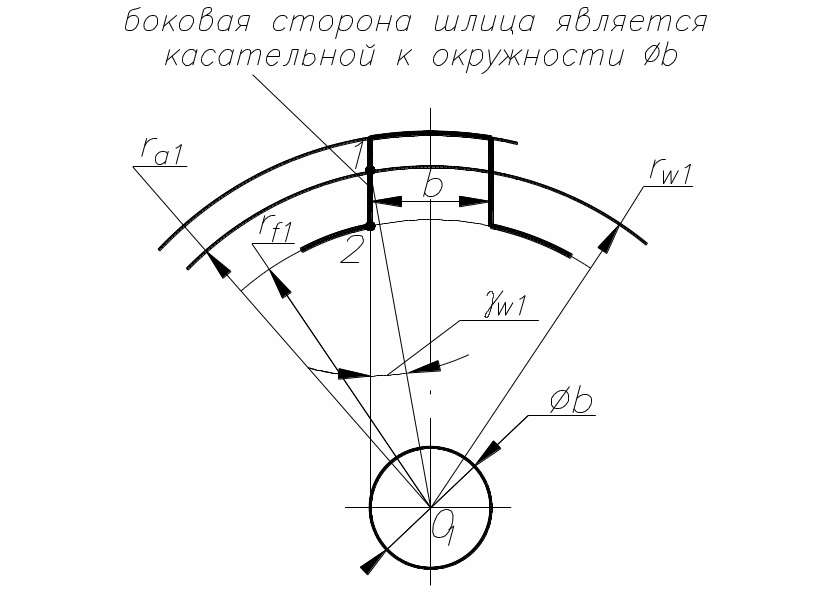

Рис. 61 Форма и размеры деталей с прямобочным профилем

Неэвольвентные профили обычно образуются сочетанием прямых, дуг окружностей и иногда кривых других видов. Наиболее распространены обкатные РИ для обработки прямолинейных профилей, например, профиля прямобочного шлицевого вала (рис. 61). Положение прямолинейного профиля определяется положением его граничных точек (т.1 и т.2 для валов- радиусами вершин r_a1 и впадин r_f1) и углом профиля γ_w1 на центроиде (начальной окружности радиуса r_w1).

4. Определение профиля режущей кромки ЗУБА ИНСТРУМЕНТА (профилирование)

Профиль режущей кромки в общем случае может быть определен различными пространственными и плоскостными методами.

Определение профиля режущей кромки инструмента является действием обратным фактической обработке детали РИ. Пространственные методы универсальны и точны, но математически сложны. На практике часто применяют менее сложные плоскостные методы профилирования.

4.1. Плоскостные методы профилирования

Они могут быть применены при проектировании РИ с прямолинейным главным движением при параллельных осях РИ (типа долбяков) и детали; или РИ с вращательным главным движением при углах скрещивания осей РИ и детали, близких к 90˚ (например, обработка червячно-шлицевой фрезой).

Имеются 3 метода профилирования:

1) графический;

2) графоаналитический;

3) аналитический.

4.2. Графические методы профилирования

Существуют 2 метода: 1) на основе линии зацепления; 2) методом огибающей.

4.2.1. Профилирование на основе линии зацепления

Рис. 62 Профилирование на основе линии зацепления

В качестве примера возьмем обработку шлицевого валика червячно-шлицевой фрезой (рис. 62). Пусть известны радиусы начальной r_w1, наружной r_a1 и внутренний r_f1 окружностей шлицевого вала. Необходимо построить соответствующий профиль РИ. Начальная прямая фрезы (прямая АА) и начальная окружность шлицевого вала обкатываются без скольжения, точка их касания Р- полюс зацепления.

Пусть при взаимном обкате (см. стрелки на рис.) профиль шлица примет некоторое i-ое положение, определяемое углом α_wi. Согласно положениям теории обката сопряженные точки профиля детали и РИ в момент их совпадения на линии зацепления находятся на общей нормали к профилям, проходящей через полюс зацепления т. Р. Опуская перпендикуляр из т. Р на профиль шлица находим положение точки . Для определения положения координаты точки в системе координат РИ – необходимо шлицевый вал вернуть в исходное положение. При этом т. «пойдет» по линии , параллельной начальной прямой АА, а нормаль переместится параллельно самой себе в положение , причем расстояние равно дуге и равно расстоянию (обкатка без скольжения):

.
