Застосування значення розрахункових коефіцієнтів попиту для середніх умов роботи одноковшевих екскаваторів
Коефіцієнт попиту |
Екскаватори із приводом |
Кількість екскаваторів |
||||||
1 |
2 |
3 |
4 |
5 |
6÷10 |
11÷18 |
||
Для середньої потужності, яка споживається Кп. порівн |
На постійному струмі, видобувальні теж, вскришні на трифазному струмі |
0,44 0,43 0,56 |
0,43 0,4 0,52 |
0,4 0,39 0,5 |
0,38 0,38 0,48 |
0,37 0,37 0,47 |
0,36-0,33 0,35-0,32 0,46-0,42 |
0,325-0,29 0,315-0,28 0,41-0,34 |
Для визначення потужності трансформаторів, Кп. макс |
На постійному струмі, видобувальні теж, вскришні на трифазному струмі |
0,45 0,4 0,37 |
0,73 0,69 0,59 |
0,7 0,67 0,58 |
0,67 0,64 0,57 |
0,65 0,63 0,56 |
0,63-0,59 0,61-0,57 0,55-0,51 |
0,58-0,51 0,56-0,49 0,5-0,43 |
Для визначення максимальної пікової потужності, Кп. макс |
На постійному струмі, видобувальні теж, вскришні На трифазному струмі |
1,6 1,5 1,33 |
1,7 1,5 1,3 |
1,4 1,3 1,14 |
1,24 1,16 1,02 |
1,18 1,05 0,94 |
1,05-0,91 1,0-0,87 0,89-0,77 |
0,88-0,65 0,83-0,63 0,74-0,54 |
Таблиця 4
Устаткування кар'єрних підстанцій. Силові трансформатори 6 - 35 кВ
Тип тр-ра |
Номінальна потужність, кВа |
Номінальне напруга, кВ |
|
Втрати, кВт |
Напруга к.з. Uк, % |
Струм х.х. Iхх,% |
|||||||||||
Uвн |
Uсн |
|
∆Ркх |
∆Ркз |
|||||||||||||
ТМ-25 ТМ-40 ТМ-63 ТМ-100 ТМ-100 ТМ-160 ТМ-160 ТМ-250 ТМ-250 ТМ-400 ТМ-400 ТМ-630 ТМ-630 |
25 40 63 100 100 160 160 250 250 400 400 630 630 |
6;10 6;10 6;10 6;10 35 6;10 35 6;10 35 6;10 35 6;10 35 |
0,23;0,4 0,23;0,4 0,23;0,4 0,23;0,4 0,4 0,23;0,4 0,23;0,4 0,23;0,4 0,4;0,69 0,4;0,69 0,4;0,69 0,4;0,69 0,4;0,69 |
|
|
0,135 0,19 0,268 0,365 0,42 0,565 0,545 0,82 1 1,05 0,35 0,56 0,9 |
0,6 0,88;1 1,28 1,97 1,97 2,65 3,05 3,7 3,7 5,5 5,5 7,6 7,6 |
4,5 4,5 4,5-4,7 4,5 6,5 4,5 6,5 4,5 6,5 4,5 6,5 5,5 6,5 |
3,2 3 2,8 2,6 2,6 2,4 2,2 2,3 2,3 2,1 2,1 2 2 |
||||||||
ТМ-1000/10 ТМ-1000/35 ТМС-1000/10 ТМН-1000/35 ТМ-1600/10 ТМ-1600/35 ТМ-2500/10 ТМ-2500/35 ТМ-4000/10 ТМ-4000/35 ТМН-4000/35 ТМ-6300/10 ТМ-6300/35 ТД-10000/35 ТДНС-10000/35 ТД-16000/35 ТДНС-16000/35 |
1000 1000 1000 1000 1600 1600 2500 2500 4000 4000 4000 6300 6300 10000 10000 16000 16000 |
6;10 35 3,15;6,3 35 6;10 35 6;10 35 6;10 35 35 10;6 35 38,5 36,75 36,75 36,75 |
0,4;0,69;6,3 6,3;10,5 0,4 6,3;11 6,3 6,3;10,5 0,4;3,16,3;10,5 6,3;10,5 3,15;6,3 6,3;10,5 11 3,15;6,3 6,3;11 6,3;10,5 6,3;10,5 6,3;10,5 6,3;10,5 |
|
2,45 2,35 2,1 2,35 3,3 3,65 3,9 4,35 5,45 5,7 6,85 7,65 3,25 12,3 12,3 17,8 17,8 |
11,6 11,9 11,9 11,9 16,5 16,2 24,2 24,2 33,5 33,5 32,5 46,5 46,5 65 65 90 90 |
5,5 6,5 5,5 6,5 5,5 6,4 5,5 6,5 6,5 7,5 7,5 6,5 7,5 7,5 7,5 8 8 |
1,4 1,5 1,4 1,5 1,3 1,15 1 1,1 0,9 1 0,77 0,8 0,6 0,8 0,8 0,6 0,6 |
|||||||||
Трансформатори власних потреб для екскаваторів |
|||||||||||||||||
ТМЕ-40 ТМЕ-63 ТМЕ-100 ТМЕ-160 ТМЕ-250 ТМЕ-400/10ХЛ ТМЕ-630/10ХЛ ТМЕ-000/10УI ТМЕ-600/10УI |
|
40 63 100 160 250 400 630 1000 1600 |
6;10 6;10 6;10 6;10 6;10 6;10 6 6,3 6;10 |
0,23;0,4 0,23;0,4 0,23;0,4 0,23;0,4 0,23;0,4 0,4 0,4 0,4 0,4 |
|
0,22 0,31 0,42 0,65 0,945 1,08 1,68 2,45 3,3 |
0,89 1,28 1,97 2,65 3,7 5,5 7,6 11 16,5 |
4,5 4,5 4,5 4,5 4,5 4,5 5,5 5,5 5,5 |
4,5 4,5 4,15 3,85 3,7 2,1 2 1,4 1,3 |
||||||||

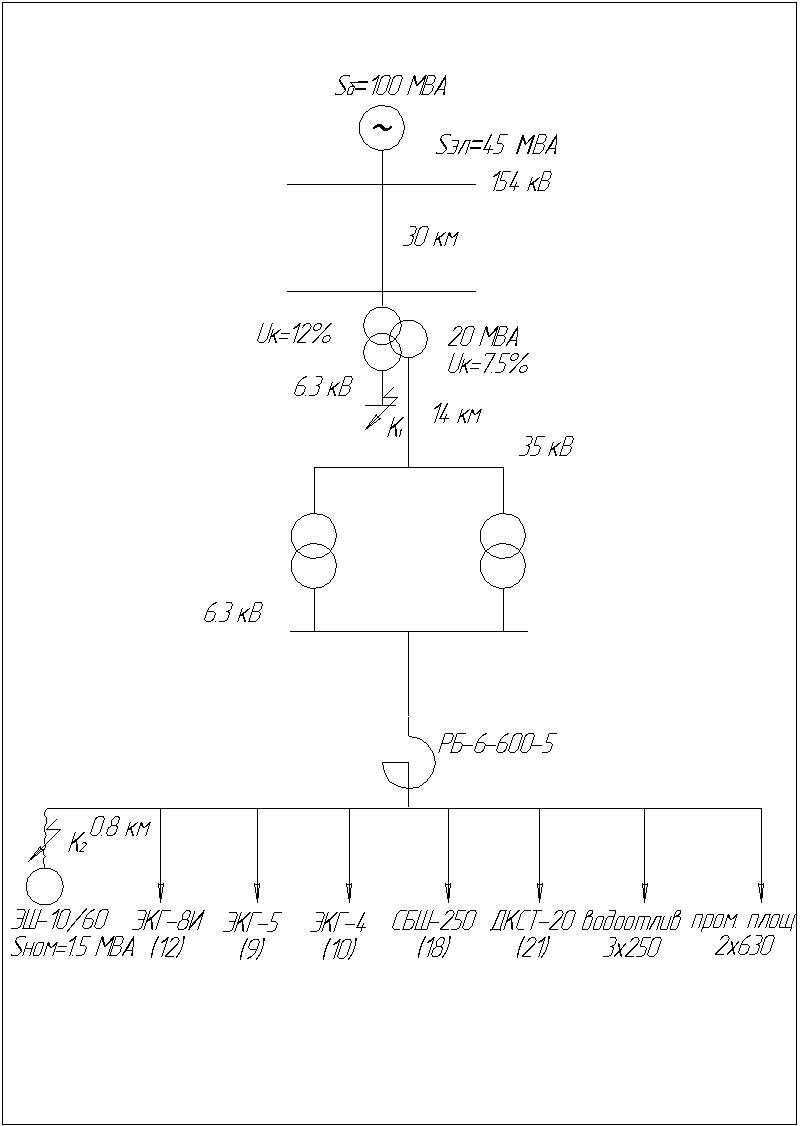

1

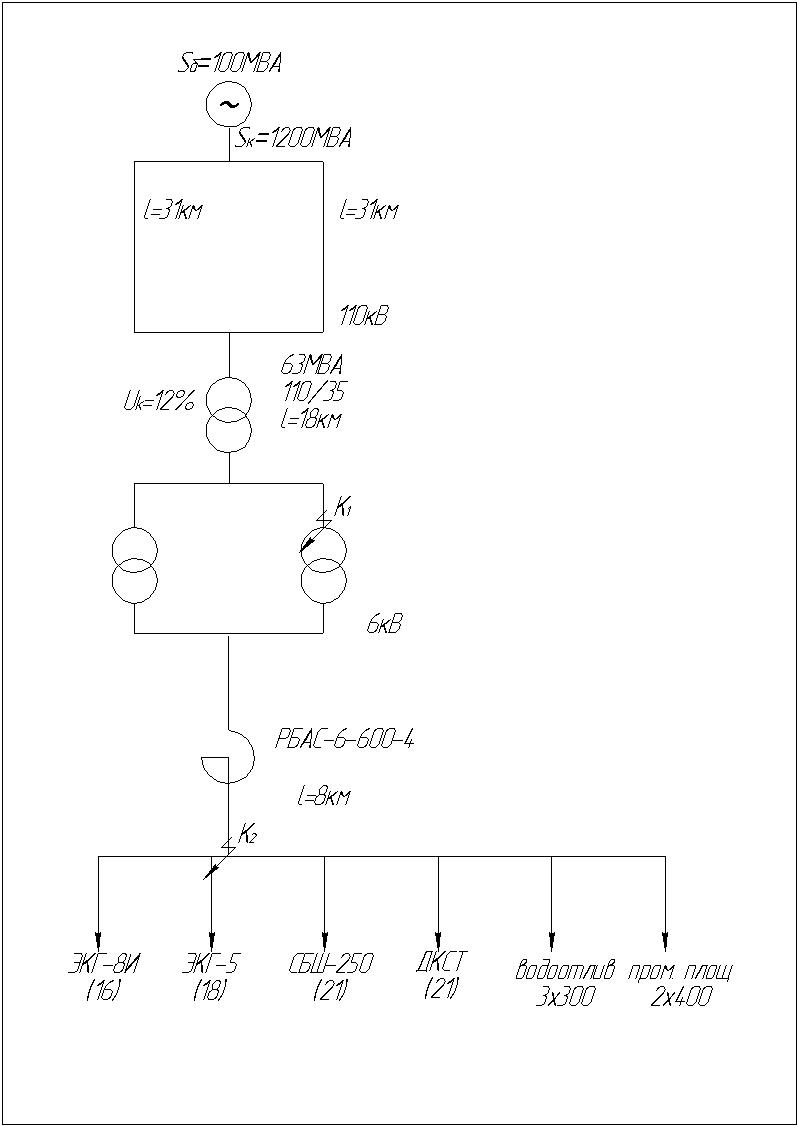

2

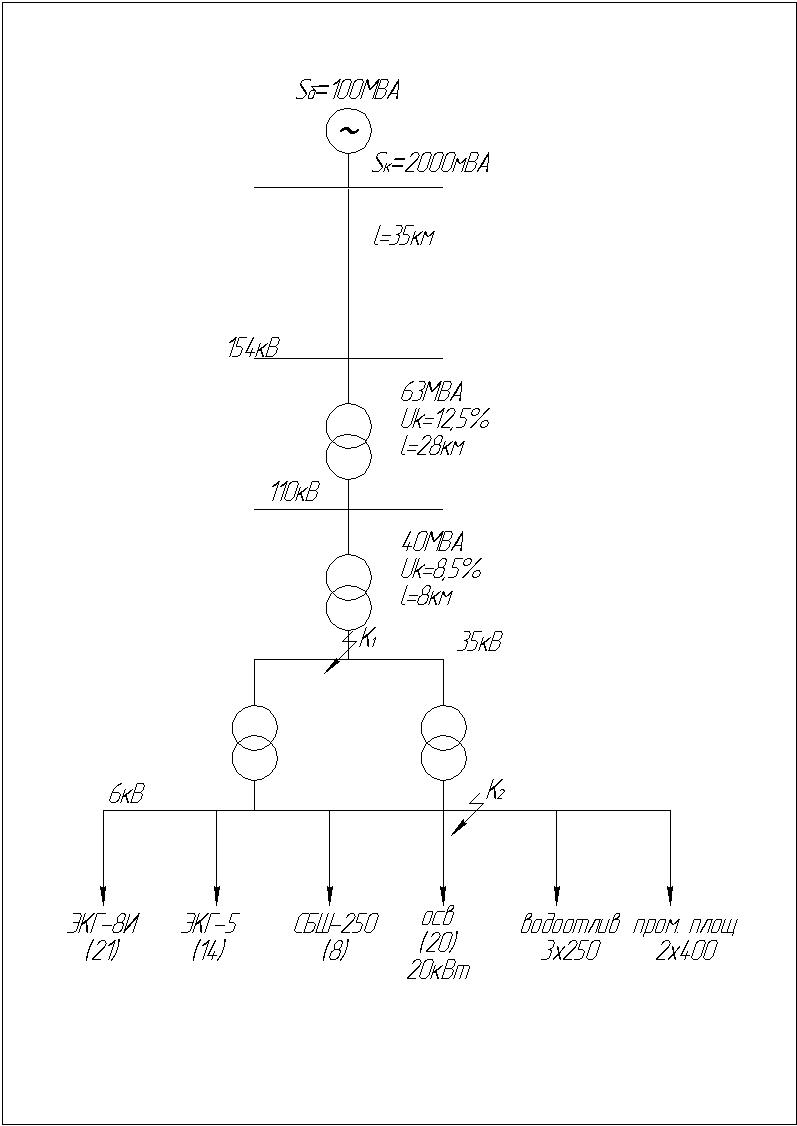

3

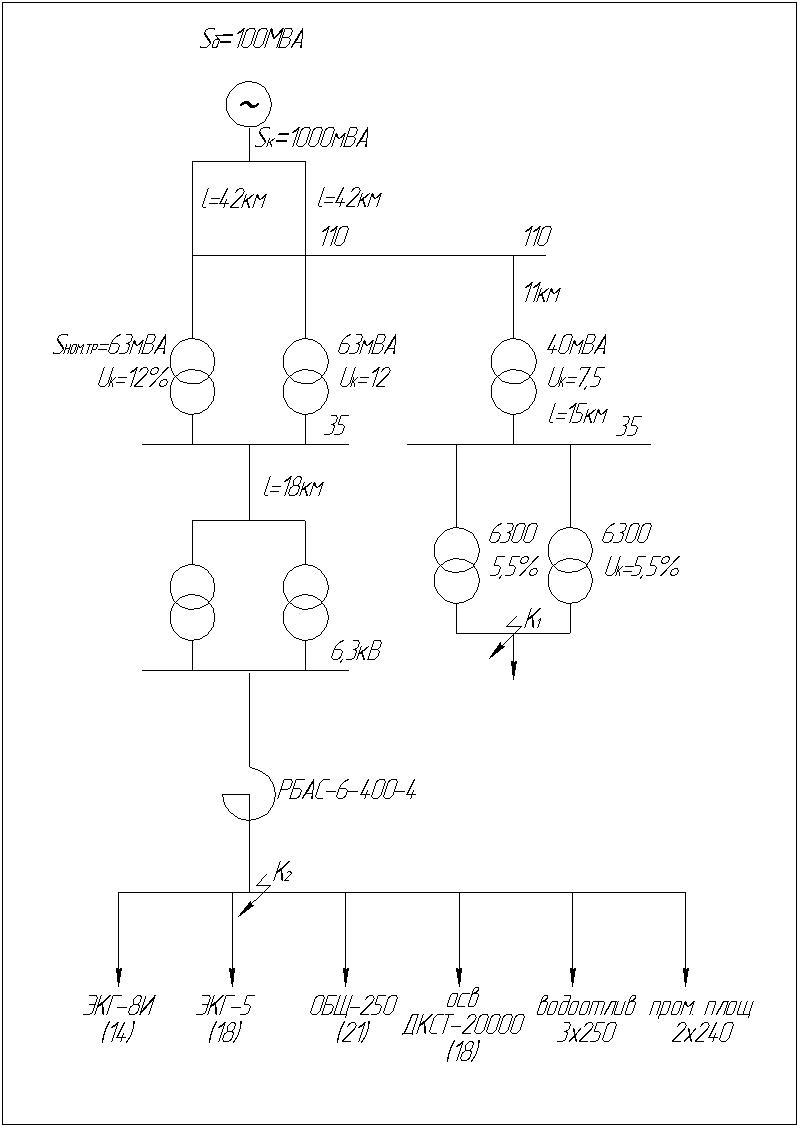

4

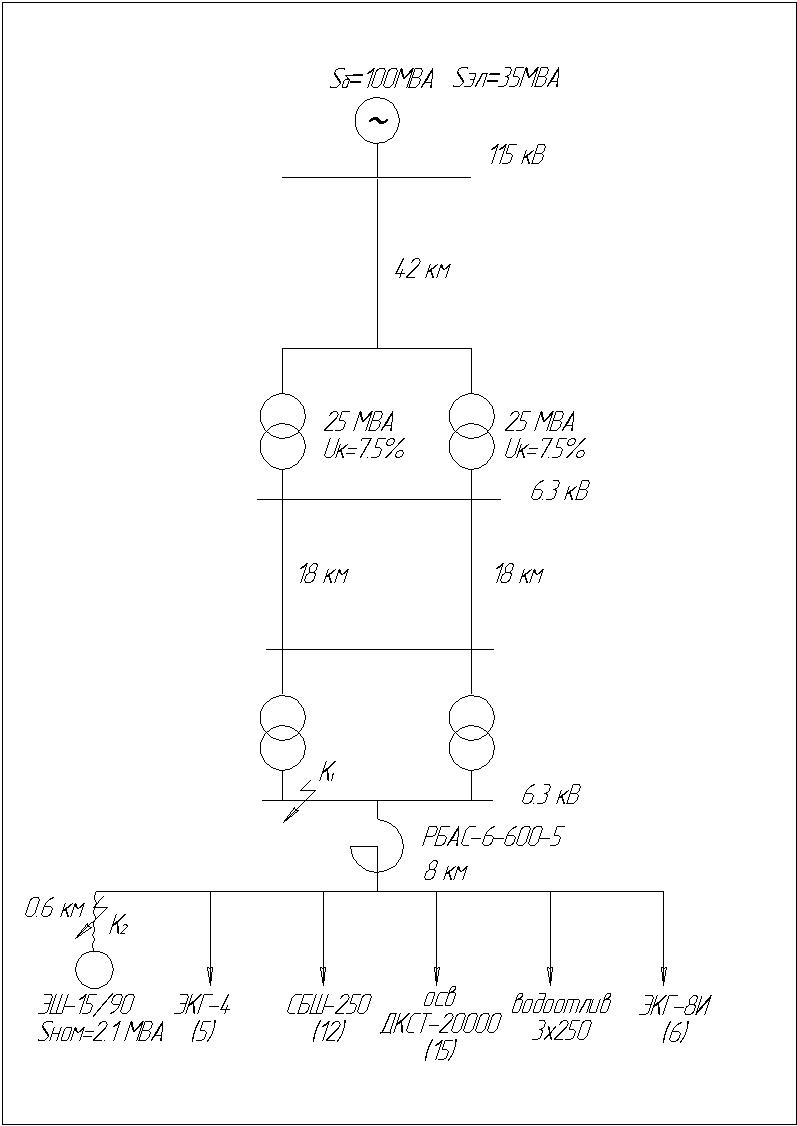

5

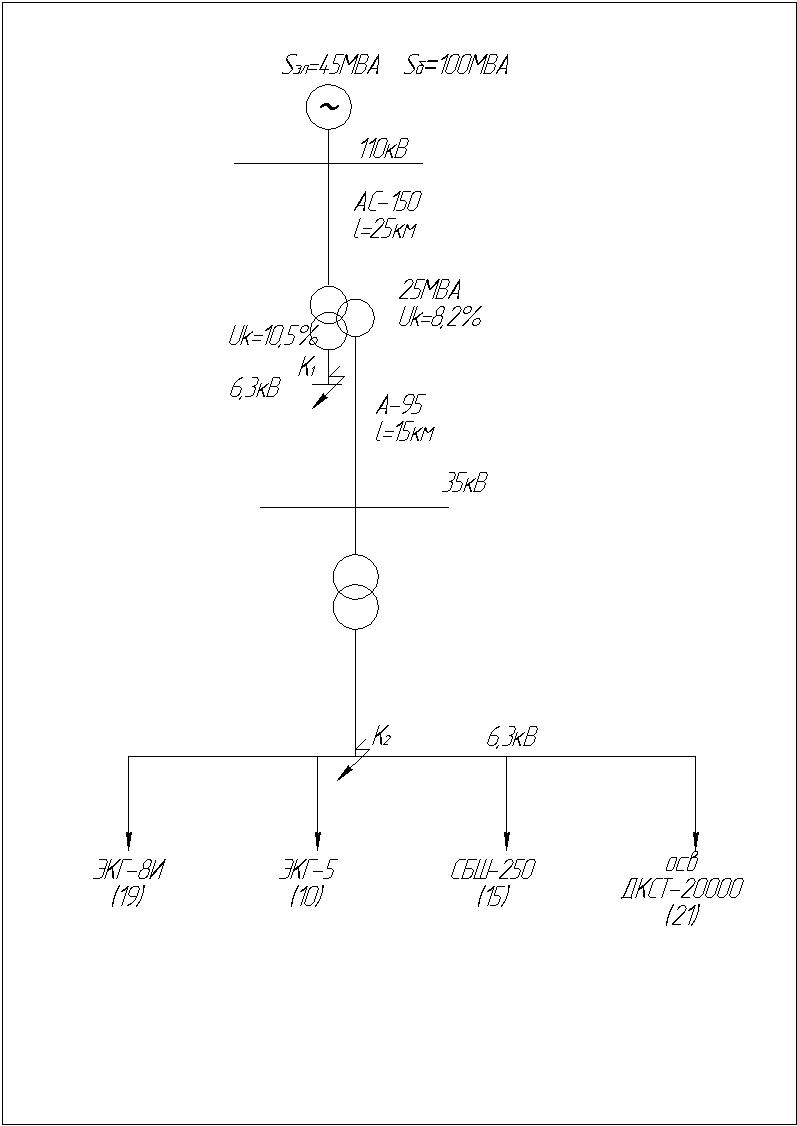

6

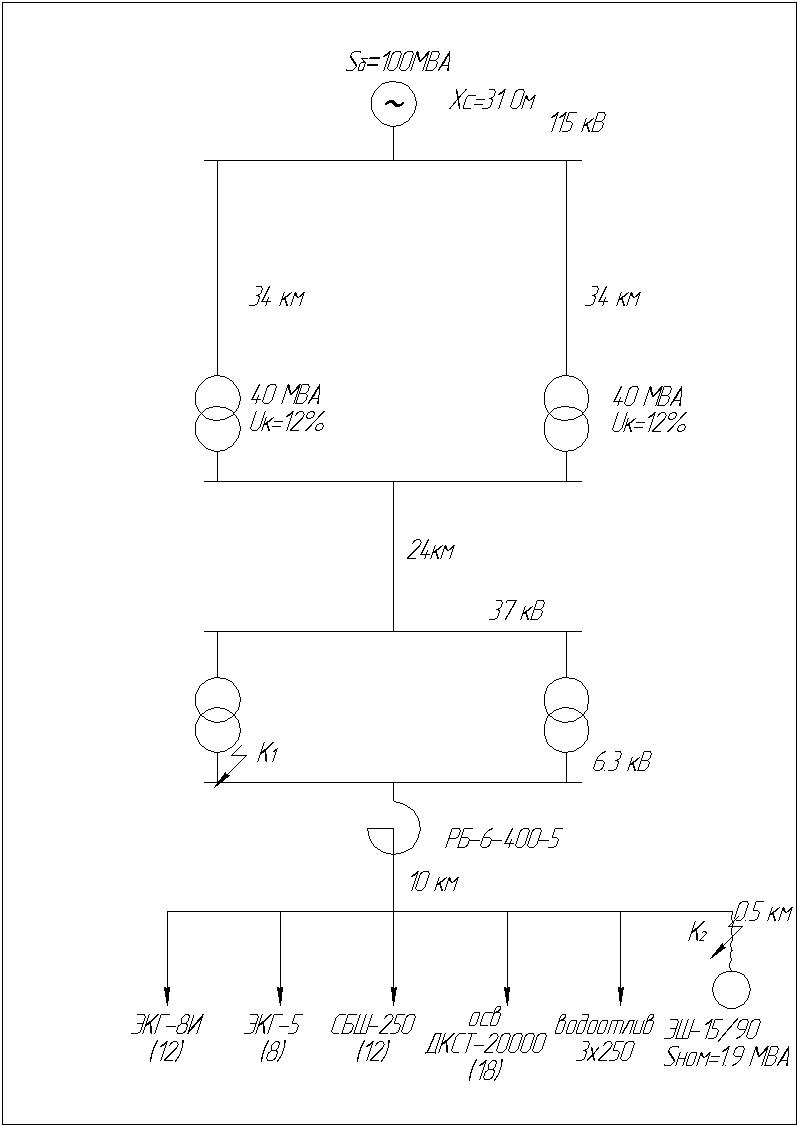

7

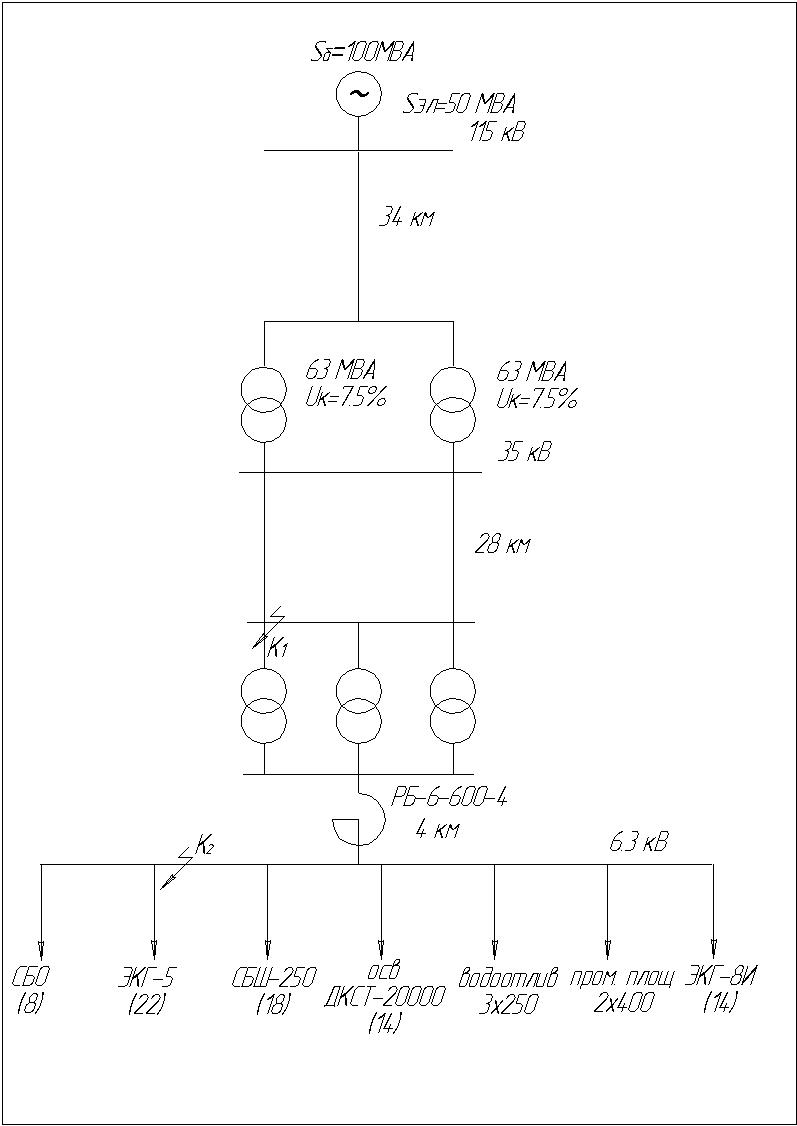

8
9
10
11
12
13
14
15
16
17
18
19
20
Список літератури:
Бацежев Ю.Г., “Электропривод и электроснабжение”.
Учебник для вузов. – М.: Недра, 1999, -292с., ил.
Шестерінко Е.В. „Системи електроспоживання та електропостачання промислових підприємств” м. Вінниця. Видавництво „Нова книга”, 2004р., 655с.
Бизов В.Ф., Моркун В.С. Енергозабезпечення гірничих підприємств. – Кривий Ріг, Мінерал, 2003р.
Ахлюстин В.К. Электрификация обогатительных фабрик. М., „Недра”. 1973. 424с.
