МИНОБРНАУКИ РОССИИ
федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«ЧЕРЕПОВЕЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ ИНСТИТУТ
КАФЕДРА ТЕХНОСФЕРНОЙ БЕЗОПАСНОСТИ
«УТВЕРЖДАЮ»
Зав. кафедрой _______ Ермилов В.В.
’’___’’ _____________ 2011 г.
Задание на расчетно-графическую работу
Дисциплина теория механизмов и машин
Студент: Толовиков П. А.
Группа: 3ОМ-21
Тема проекта: Проектирование и исследование машинного агрегата
Исходные данные:
-
средняя
скорость движения поршня 1,09 м/с;
-
частота
вращения коленчатого вала 12 об/мин;
-
безразмерный
параметр, представляющий собой отношение
длины кривошипа к длине шатуна 0,31;
H/D – отношение хода поршня к его диаметру 1,2;
-
коэффициент
неравномерности вращения коленчатого
вала 0,01;
-
максимальное
давление в цилиндре 0,4 Мпа;
Выполняемые чертежи: Кинематическое и динамическое исследование кривошипно-ползунного механизма (1 лист формата А1);
Дата сдачи РГЗ - ________________ 2011 г.
Задание получил __________________
(подпись)
Дата ’’___’’ _____________ 2011 г.
Руководитель Ермилов Владимир Витальевич Техническое задание на проектирование

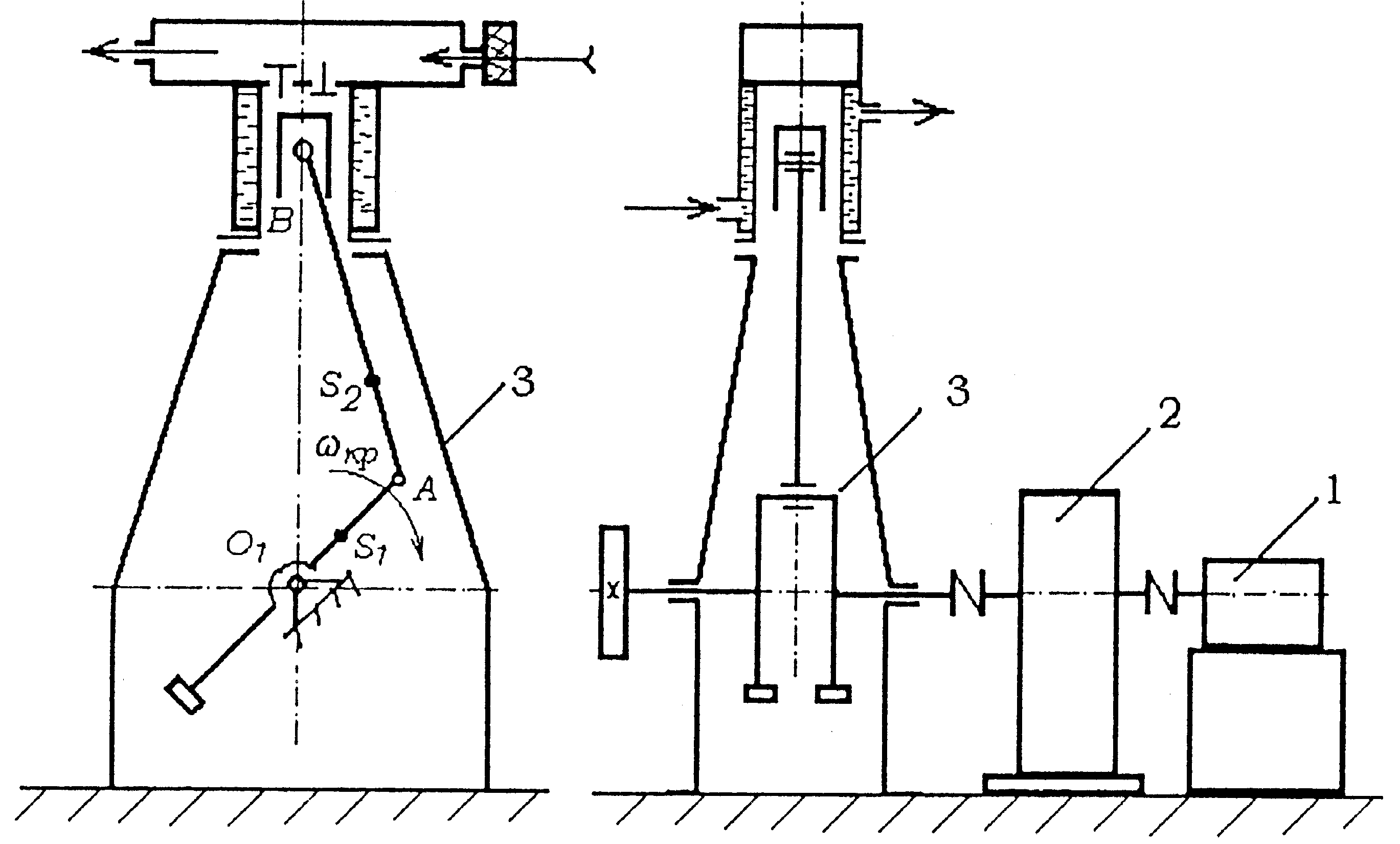

Спроектировать привод к машинному агрегату, состоящего из одноцилиндрового поршневого компрессора, передаточного механизма и асинхронного электродвигателя (рисунок 1).
1 – машина-двигатель, 2 – передаточный механизм,
3 – исполнительный механизм (воздушный одноцилиндровый компрессор)
Рисунок 1 – Схема машинного агрегата
Одноцилиндровый поршневой компрессор 3 предназначен для сжатия воздуха и подачи его к исполнительным пневматическим механизмам. Атмосферный воздух поступает в цилиндр, пройдя предварительную очистку в фильтре, установленном на всасывающем трубопроводе и после сжатия в цилиндре компрессора нагнетается в воздухосборник. Отвод тепла, выделяющегося при сжатии, осуществляется с помощью водяного охлаждения цилиндра. Для обеспечения заданного коэффициента неравномерности вращения коленчатого вала в схеме машинного агрегата предусмотрен маховик. Привод коленчатого вала компрессора осуществляется от асинхронного электродвигателя 1. Для согласования частот вращения вала электродвигателя и коленчатого вала компрессора применяется передаточный механизм 2.

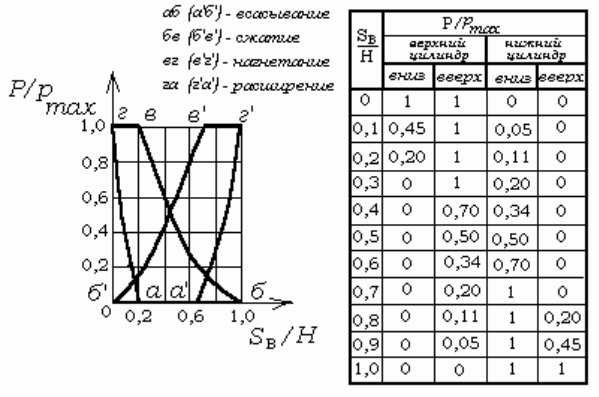

Изменение давления воздуха в цилиндре компрессора в течении цикла осуществляется в соответствии с индикаторной диаграммой, данные для построения которой представлены в табличной форме (рисунок 2).
аб – всасывание; бв – сжатие; вг – нагнетание; га – расширение
Рисунок 2 – Индикаторная диаграмма одноступенчатого компрессора
Исходные данные на проектирование приведены в таблице 1.
Таблица 1 - Исходные данные
Средняя скорость движения поршня |
ср |
м/с |
1,09 |
Частота вращения коленчатого вала |
nкр |
об/мин |
12 |
Отношение длины кривошипа к длине шатуна |
λ |
|
0,31 |
Отношение хода поршня к его диаметру |
H/D |
|
1,2 |
Максимальное давление в цилиндре |
рmax |
МПа |
0,4 |
Коэффициент неравномерности вращения |
δ |
|
0,01 |
Срок службы |
|
год |
10 |
№ схемы (рис. 3) |
|
|
а |
Рисунок 3 - Схема привода
