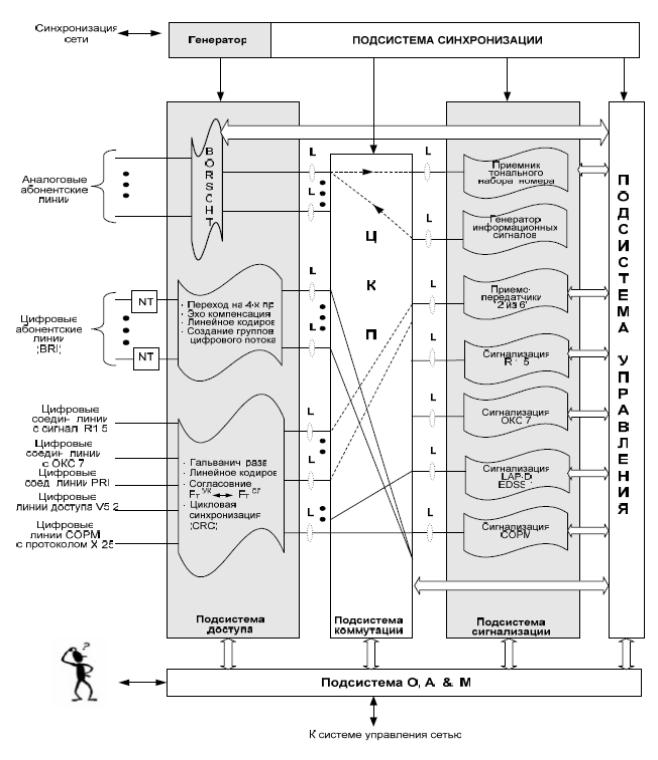

4. Подсистема сигнализации
1.6 Система сигнализации по общему каналу Станции EWSD с сигнализацией по общему каналу по системе № 7 МККТТ (CCS7) оборудованы специальным управляющим устройством сети сигнализации по общему каналу (CCNC). К CCNC можно подключить до 254 звеньев сигнализации через аналоговые или цифровые линии передачи данных. Цифровые тракты проходят от линейных групп через обе плоскости дублированного коммутационного поля и мультиплексоры к CCNC. CCNC подключается к коммутационному полю по уплотненным линиям, имеющим скорость передачи 8 Мбит/с. Между CCNC и каждой плоскостью коммутационного поля имеется 254 канала для каждого направления передачи (254 пары каналов). По каналам передаются данные сигнализации через обе плоскости коммутационного поля к линейным группам и от них со скоростью 64 кбит/с. Аналоговые сигнальные тракты подключаются к CCNC посредством модемов. Для обеспечения надежности CCNC имеет дублированный процессор (процессор сети сигнализации по общему каналу, CCNP), который подключается к СР через систему шин, которая в свою очередь, также является дублированной. CCNC состоит из: - максимально 32 групп с 8 оконечными устройствами сигнальных трактов каждая(32 группы SILT); - одного дублированного процессора системы сигнализации по общему каналу(CCNP). Структурная схема CCNC приведена на рис. 1.9.

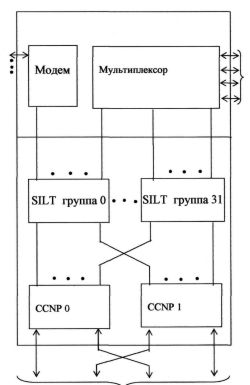

Рисунок 1.9 - Структурная схема устройства управления системой сигнализации по общему каналу
Задание 2

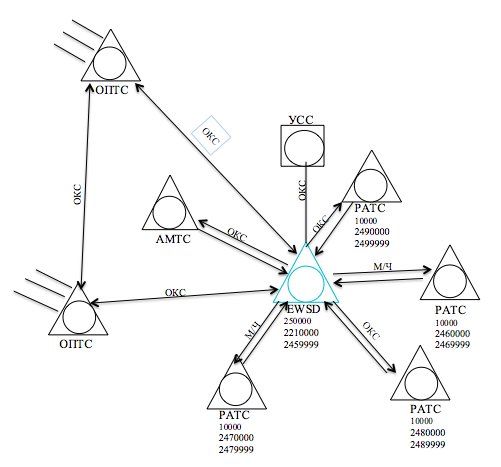

Фрагмент телефонной сети

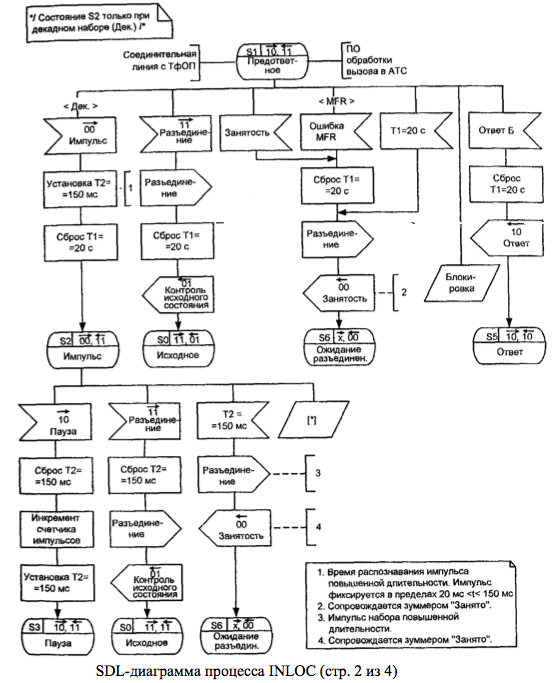

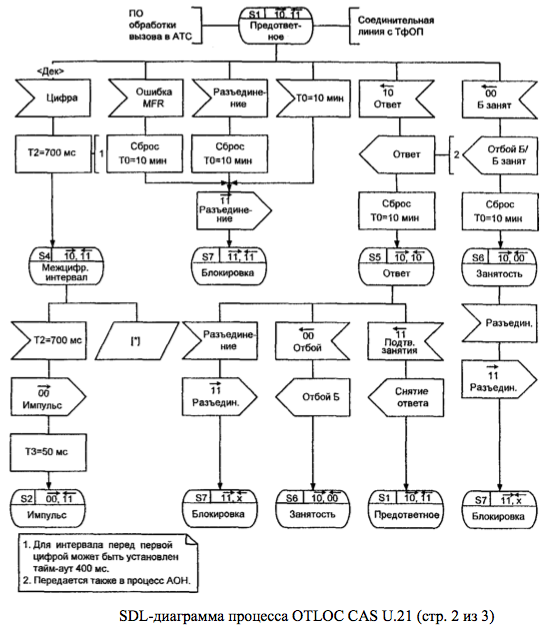

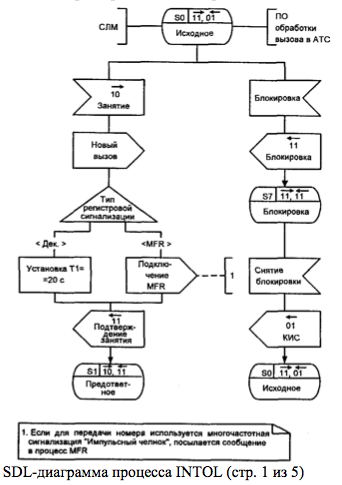

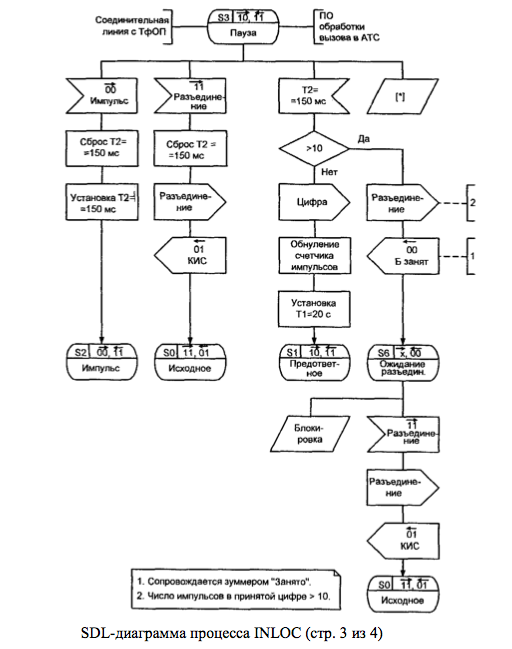

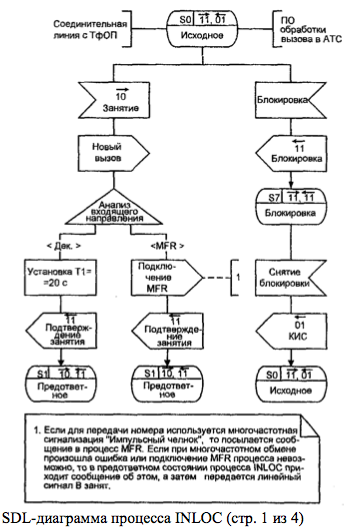

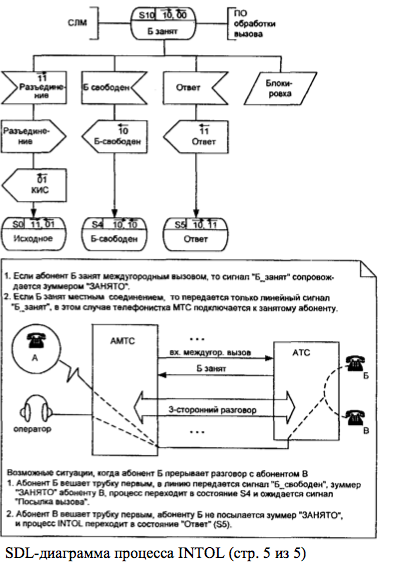

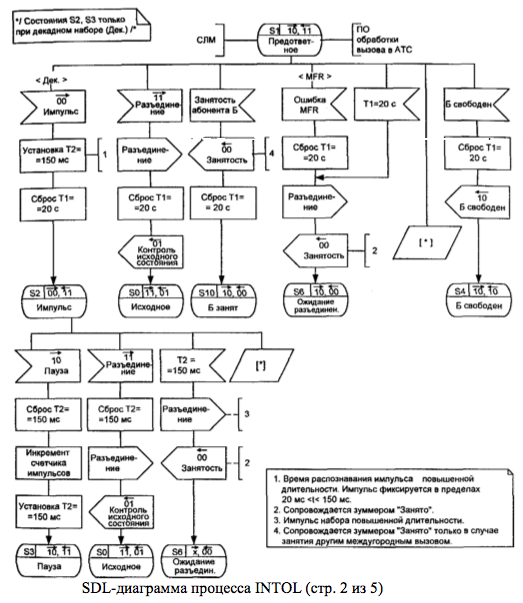

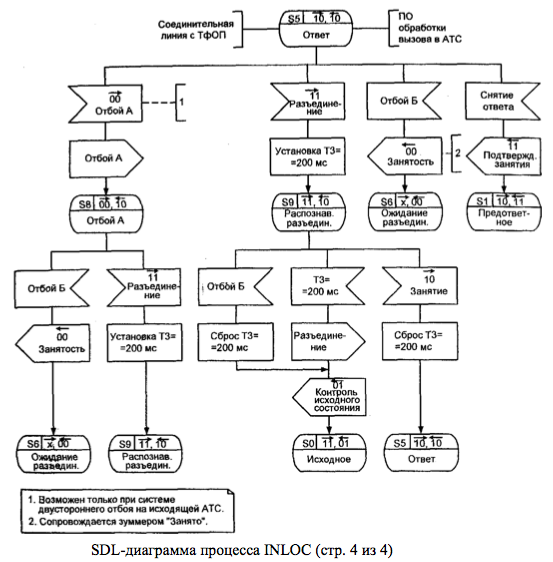

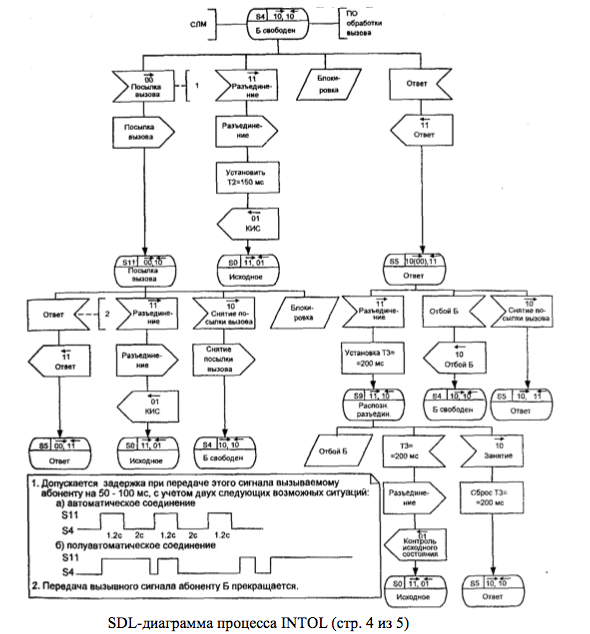

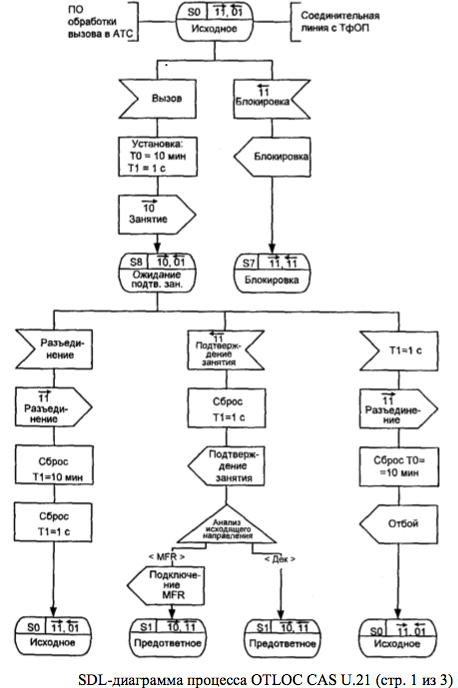

Задание 3. Сценарии протоколов сигнализации на msc
Задание 4. Раскрыть полностью один из сигналов isup окс7
Базовый сценарий обмена сигнальными сообщениями ISUP при установлении соединения.
Абонент А АТС A АТС B Абонент B
Снятие трубки | |
Набор номера ---> | |
| -- IAM --> |
| | -Посылка вызова->
| <-- ACM -- |
| | Снятие трубки
| <-- ANM -- |
======================= РАЗГОВОР ======================
Трубка положена | |
| -- REL --> | Трубка положена
| <-- RLC -- |
Начальное адресное сообщение (IAM (Initial Address Message)) — первое сообщение, посылаемое для информирования другой АТС, что для конкретного CIC в данном сообщении запрашивается установление соединения. Обычно содержит номер вызываемого и вызывающего абонента, тип сервиса (голос, данные и т. д.) и многие другие опциональные параметры.
Сообщение о приеме полного номера (ACM (Address Complete Message)) — сообщение, передаваемое оконечной АТС, когда был найден вызываемый абонент и его телефонный аппарат начинает звонить.
Сообщение ответа (ANM (Answer Message)) — отправляется, когда вызываемый абонент снял трубку. Начиная с этого момента стартует начисление платы.
Запрос разъединения (REL (Release)) — отправляется для разрушения установленного соединения, например, когда абонент положил трубку.
Подтверждение разъединения (RLC (Release complete)) — подтверждение разъединения, означает, что разговорный канал свободен и может быть снова использован для осуществления нового вызова.

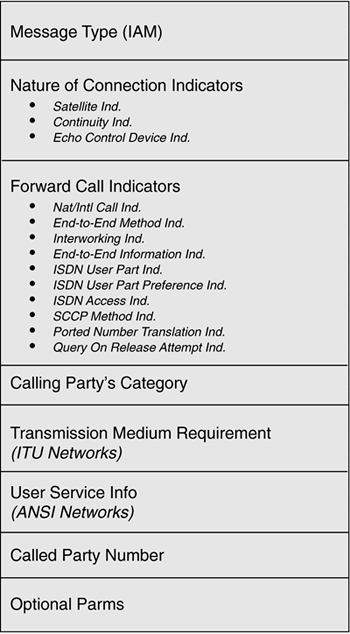

Initial Address Message (IAM)
IAM содержит информацию, необходимую для настройки вызова. Это первое сообщение, отправленное и, как правило, крупнейшие по размеру. Рисунок показывает обязательных полей, что сообщение содержит. В дополнение к обязательным полям, ITU-T Q.764 перечислено более 50 дополнительных параметров, которые могут быть включены в IAM. Обязательные параметры для МСЭ и ANSI те же, за исключением передачи параметров Средний требования. В сетях ANSI, информация пользователей по полю вместо него используется.
