3. Подсистема доступа

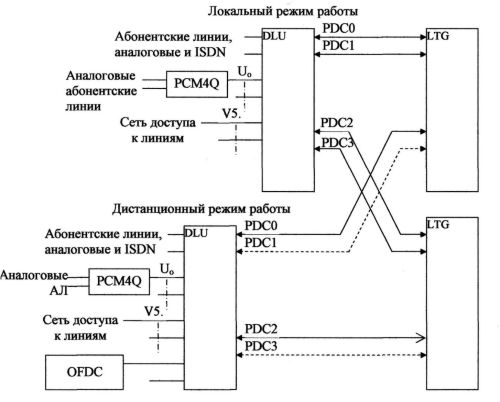

3.1 Цифровой абонентский блок Абоненты включаются в систему EWSD посредством цифрового абонентского блока (DLU). Блоки DLU обслуживают: - аналоговые абонентские линии; - абонентские линии ЦСИО; - аналоговые учрежденческие телефонные станции; - учрежденческие телефонные станции ЦСИО. Блоки DLU могут эксплуатироваться как локально, в станции, так и дистанционно, на удалении от нее (рис. 1.2). Удаленные DLU используются в качестве концентраторов, они устанавливаются вблизи групп абонентов. В результате этого сокращается протяженность абонентских линий, а абонентский трафик к коммутационной станции концентрируется на цифровых трактах передачи, что приводит к созданию экономичной сети абонентских линий с оптимальным качеством передачи. К DLU могут подключаться аналоговые абонентские линии как от телефонных аппаратов с дисковым номеронабирателем, так и с тастатурным набором номера, а также линии от монетных таксофонов, аналоговых станции РВХ с/без прямого набора номера, цифровых РВХ малой и средней емкости, и абонентские линии для базового доступа ISDN. Посредством системы уплотнения абонентских линий PCM4Q и специального модуля абонентских комплектов SLMPA к DLU могут подключаться два удаленных блока PCM4Q-S/SM, каждый из которых обслуживает четырех аналоговых абонентов. Аппаратные средства других поставщиков услуг (сети доступа к линиям) могут подключаться к DLU через интерфейс V5.1 (комплекты SLMX). При использовании волоконно-оптического распределенного концентратора OFDC к DLU может быть подключена волоконно-оптическая кольцевая сеть, состоящая из большого числа малых удаленных абонентских блоков (RT). Два контактно-взаимозаменяемых модуля абонентских линий позволяют иметь смешанную конфигурацию внутри цифрового абонентского блока. Емкость подключения отдельного DLU - до 1776 абонентских линий, в зависимости от их типа (аналоговые, ISDN, CENTREX), от предусмотренных функциональных блоков и требуемых значений трафика. Пропускная способность одного DLU (DLUB) - до 100 Эрл. Модули абонентских линий (SLM) являются наименьшей единицей наращивания цифрового абонентского блока. Все элементы DLU подразделяются на центральные и периферийные и соединяются посредством систем шин. Центральные функциональные блоки: Центральные функциональные блоки в DLU дублированы и образуют вместе системы 0 и 1. При отказе любого блока одной системы обработка вызова может продолжаться через другую систему. Компоненты системы: - контроллер DLUC - осуществляет управление сигнальными потоками, идущими к абонентским комплектам и от них, выполняет опрос абонентских блоков с целью определения наличия в них сообщений, предназначенных для передачи, и осуществляет прямой доступ к этим блокам для передачи команд и данных. Выполняет также тестовые подпрограммы и подпрограммы контроля, обнаруживает ошибки; - цифровой интерфейсный блок DIUD - . интерфейс для подключения двух первичных линий связи (PDC) со скоростью 2048 кбит/с или магистрали со скоростью 4096 кбит/с. Выполняет: синхронизацию входящих импульсных циклов ИКМ с импульсными циклами DLU; мультиплексирование 8-битовых комбинаций, поступающих из LTG и передачу их в SLC; прием 8-битовых комбинаций ИКМ из SLC и демультиплексирование их для передачи в LTG; передачу управляющей информации из LTG в DLU и обратно по 16 каналу ИКМ тракта. В аварийном режиме работы используется для генерации акустических сигналов: «Ответ станции», «КПВ», «Занято». Обмен сигналами между блоками LTG и DLU показан на рис. 1.1. Для соединения могут использоваться симметричные проводные пары или коаксиальные кабели;

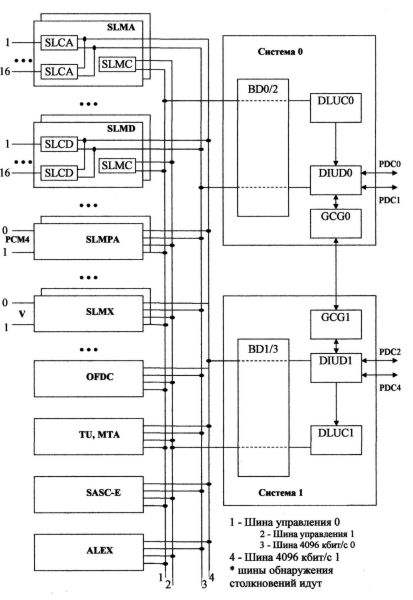

Рисунок 1.2 Структурная схема подключения к DLUB

- группой тактовый генератор GCG - формирует системные тактовые сигналы 4096 кГц и связанный с ними сигнал цикловой синхронизации FAS.Два генератора функционируют по принципу ведущий/ведомый. Ведущий генератор вырабатывает синхроимпульсы для обеих систем DLU. При его отказе система переключается на ведомый; - распределитель шин BD - связывает модули абонентских комплектов с центральными функциональными блоками DLUC и DIUD посредством дублированных систем шин 0 и 1. Цифровой абонентский блок содержит до четырех модулей BD. Системы шин: - шины 4096 кбит/с - предназначены для передачи речи/данных в модули SLM и обратно. Каждая шина имеет в обоих направлениях по 64канала. Каждый канал функционирует со скоростью 64 кбит/с. Назначение каналов шин каналам PDC является фиксированным и определяется черезDIUD. Сигналы, передаваемые по шинам, синхронизируются тактовыми импульсами; - шины управления предназначены для передачи управляющей информации, то есть сигналов из DLUC в SLM и обратно. Передача идет со скоростью 187,5 кбит/с; - шины обнаружения столкновений - используется для регулирования доступа, то есть в случае, когда два разных модуля одновременно осуществляют попытку передачи данных SLM в группу LTG через В-канал, шина столкновений предотвращает их одновременный доступ к этому каналу. В-каналу назначается один временной интервал на шине 4096 кбит/с.Работает параллельно с шиной передачи речи/данных. Периферийные функциональные блоки: - модули абонентских линий (SLM) - обеспечивают интерфейс с абонентами: Типы модулей SLM: SLMA для подключения 16 аналоговых абонентских линий; SLMD для подключения 16 абонентских линий ЦСИО; SLMPA для подключения двух удаленных блоков PCM4Q-S/SM, каждый из которых обслуживает четырех аналоговых абонентов; SLMX для подключения аппаратных средств других поставщиков услуг через интерфейс V5.1; - волоконно-оптический распределенный концентратор OFDC – для подключения волоконно-оптической кольцевой сети, состоящей из большого числа малых удаленных абонентских блоков (RT); - процессор платы абонентских комплектов SLMCP - осуществляет: интерфейс между двумя шинами передачи и абонентскими комплектами, управление абонентскими комплектами, обменивается сигнальной информацией с управляющим устройством DLUC, - испытательный блок (TU) для тестирования телефонов, абонентских линий и цепей, также удаленных от центра эксплуатации и технического обслуживания; - проводной тестовый доступ МТА - обеспечивает доступ внешних систем тестирования абонентских линий к аналоговым абонентским линиям, подключенным к DLU; - аварийное устройство управления SASC-E - осуществляет управление сигнализацией и речевыми трактами между блоками DLU (максимум 6 блоков),объединенными в блок RCU или между абонентами одного DLU в автономном режиме работы, обеспечивает возможность DTMF-набора для абонентов стастатурными аппаратами. В нормальном режиме работы выполняет функции памяти данных - хранит информацию об абонентских данных, об изменениях в абонентских комплектах. - комплект внешней аварийной сигнализации ALEX - подает в сетевой узел внешние аварийные сигналы (например, сигнал сбоя электропитания). Блок-схема цифрового абонентского модуля приведена на рис.1.4. DLU соединены с LTG посредством 2(4) первичных цифровых систем передачи (первичный цифровой поток PDC 30B+D, v = 2048 кбит/с; 23B+D, v = 1544 кбит/с). Для передачи управляющей информации (сигнализация, команды и сообщения) между DLUB и линейными группами используется упрощенная система сигнализации по общему каналу (CCS).

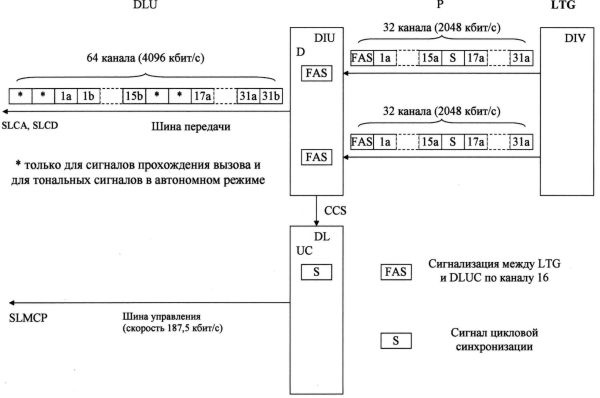

Рисунок 1.3 - Обмен сигналами между LTG и DLU



3.2 Линейные группы Линейные группы (LTG) образуют интерфейс между окружением станции (аналоговым или цифровым) и цифровым коммутационным полем. К ним подключаются: - абонентские линии через цифровые абонентские блоки (DLU); - цифровые соединительные линии и линии, подключаемые по протоколу первичного доступа; - аналоговые соединительные линии - через преобразователь сигналов/мультиплексор SC-MUX. Линейные группы могут работать со всеми стандартными системами сигнализации и поэтому могут быть легко включены в любую коммутационную сеть. В них могут использоваться эхо заградители для соединительных трактов большой протяженности (например, через спутники связи). В линейных группах осуществляется преобразование сигнальной информации различных систем сигнализации, поэтому алгоритм работы системы EWSD не зависит от типа сигнализации применяемого на встречной станции. Аналоговая информация пользователя и аналоговая сигнальная информация переводятся в цифровую форму с помощью сигнального преобразователя-мультиплексора SC-MUX. Скорость передачи во вторичном цифровом потоке на всех многоканальных шинах (магистралях), соединяющих линейные группы и коммутационное поле, составляет 8192 Кбит/с (8 Мбит/с). Каждая многоканальная шина (8 Мбит/с) содержит 127 каналов по 64 кбит/с каждый для информации пользователя и 1 интервал на 64 кбит/с для сигнальных сообщений, который используется для межпроцессорной связи LTG с координационным процессором СР и другими LTG. Каждая линейная группа подключается к обеим плоскостям дублированного коммутационного поля. Для оптимальной реализации различных типов линий и процедур сигнализации было разработано несколько типов линейных групп: Линейная группа типа В - LTGB предназначена для включения: - цифровых соединительных линий с сигнализацией по выделенному каналу через первичные цифровые потоки ИКМ - тракта; - цифровых абонентских блоков DLU; - учрежденческих телефонных станций (УАТС) или учрежденческих станций сети ЦСИО, подключаемых с использованием первичного доступа; - цифровых коммутаторов DSB по цифровым каналам. Линейная группа типа С - LTGC предназначена для включения: цифровых соединительных линий с различными системами сигнализации, включая частотную, по трактам ИКМ; - учрежденческих телефонных станций. Линейная группа типа D - LTGD предназначена для включения международных соединительных линий с различными системами сигнализации с использованием эхо подавителей и эхо компенсаторов. Линейная группа типа F - LTGF. Существуют две разновидности этих групп: - линейная группа F, выполняющая те же функции, что и группа LTGB за исключением функций OSS; - линейная группа, выполняющая функции группы С - LTGF(C).Линейные группы типа G (LTGG) и М (LTGM) представляют собой новые разработки. Они отличаются компактной конструкцией. На телефонной станции линейная группа LTGG используется для автоответчиков и тестовых функций. В оборудовании автоответчика, OCANEQ, реализуется INDAS (индивидуальная система цифрового авто информатора). INDAS генерирует стандартные извещения, необходимые в EWSD. Линейная группа Н (LTGH) представляет собой особый, новый вариант группы LTG. Она используется в коммутационных станциях, в которых абоненты сети ISDN используют канал D для коммутации пакетов. В LTGH осуществляется концентрация пакетов данных абонентов сети ISDN. Она предоставляет стандартизированный логический интерфейс в соответствии с ETSI (интерфейс устройства обработки пакетов ETSI) для обеспечения доступа к устройству обработки пакетов. Вышеуказанные варианты LTG, предназначенные для различных типов подключаемых линий, имеют единый принцип построения и одинаковый принцип действия. Они отличаются друг от друга только отдельными аппаратными блоками и специальными программами пользователя в групповом процессоре (GP). Структура линейной группы показана на рис. 1.5. Как видно из рис. 1.5 каждая линейная группа содержит следующие функциональные единицы: - групповой процессор (GP); - групповой переключатель (GS) или разговорный мультиплексор(SPMX); - интерфейс соединения с коммутационным полем (LIU); - сигнальный комплект (SU) для акустических сигналов, напряжений постоянного тока, сигнализации МЧК, многочастотного набора и тестового доступа; - цифровые интерфейсы (DIU), или в случае цифрового коммутатора – до восьми модулей цифровых коммутаторов(ОЬМО). Все линейные группы выполняют функции обработки вызовов, обеспечения надежности, а также функции эксплуатации и техобслуживания. В функции обслуживания вызовов входят: - прием и анализ линейных и управляющих сигналов; - обмен отчетами с групповыми процессорами других линейных групп; - прием импульсов частотного набора; - обработка входящих абонентских сообщений;

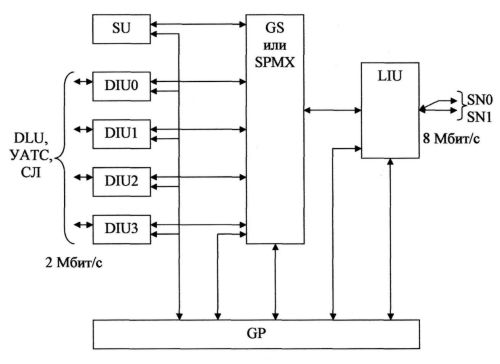

Рисунок 1.5 Структурная схема линейной группы

- трансляция номера вызываемого абонента в координационный процессор; - выбор временных каналов вызывающего и вызываемого абонентов; - передача линейных, управляющих и тональных сигналов; - проключение информационных каналов пользователя из коммутационного поля и к нему; - согласование состояния линии со стандартным интерфейсом коммутационного поля (8 Мбит/с); - запись учета стоимости; - обработка сигнализации D-канала. Функции обеспечения надежности заключаются в следующем: - обнаружение неисправностей в линейных группах; - обнаружение ошибок в каналах передачи внутри линейной группы и в коммутационном поле посредством внутристанционной проверки(СОС) и определение частоты появления ошибок по битам (BERC); - текущий контроль первичного цифрового потока; - передача сообщений об ошибках в координационный процессор; - оценка последствий неисправностей; - анализ величины ошибок и принятие мер, например, отключение каналов или линий; - обмен сообщениями о текущих испытаниях с СР с целью выявления координационным процессором неисправной LTG, даже если эта LTGне может передавать сообщения об ошибках. Функции эксплуатации и техобслуживания: - учет данных о нагрузке; - выполнение измерений качества обслуживания; - управление полупостоянными данными; - коммутация контрольных вызовов; - индикация важной информации (например, загруженность каналов) на функциональных блоках.
