Задание 1. Сравнительный инженерный анализ модельной станции с системой коммутации ewsd
Коммутационные узлы EWSD состоят из следующих основных подсистем: - блоки абонентского доступа (абонентские концентраторы); - линейные группы; - цифровое коммутационное поле; - устройства сигнализации по ОКС; - устройства управления. Подключение АЛ и СЛ осуществляется с помощью абонентских концентраторов DLU и линейных групп LTG. Функции коммутационного поля SN заключаются в установлении соединений в соответствии с требованиями абонентов. Цифровые абонентские блоки и линейные группы являются главными единицами наращивания емкости системы.

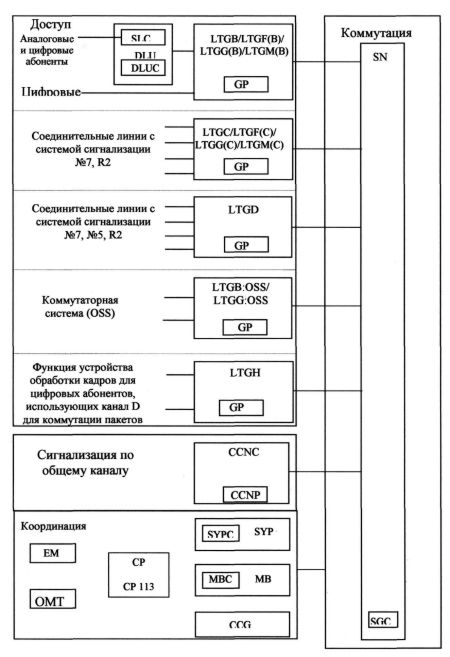

Распределение функций управления в системе EWSD
Подсистема коммутации + подсистема управления
Цифровое Коммутационное поле SN Основными задачами коммутационного поля являются:
Коммутация соединительных путей
Распределение тактовых импульсов и синхронизация
Переключение на резерв
Коммутационное поле осуществляет коммутацию между следующими блоками станции EWSD:
Линейными группами
Линейными группами и координационным процессором
Линейными группами и управляющим устройством общего канала сигнализации ОКС7
Коммутационное поле строится по модульному принципу, имеет малую внутреннюю блокировку и может применяться в станциях всех типов и емкостей. Коммутационное поля дублировано, что обеспечивает надежность работы системы. Каждая из двух плоскостей поля делится на группы ступени временной коммутации (TSG) и группы ступени пространственной коммутации (SSG).
Соединительные пути между пространственными и временными ступенями коммутируются с помощью управляющих устройств коммутационной группы SGC в соответствии с информацией, поступающей от координационного процессора.
В своей максимальной комплектации поле SN способно подключить 504 линейные группы.
Типы соединений
В коммутационном поле существует два типа соединений:
Оперативное – соединение, которое устанавливается между абонентами на время обслуживания вызова
Полупостоянные – соединения, предназначенные для обмена управляющей информацией между процессорами

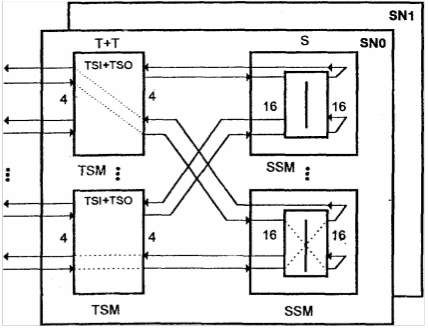

Структура коммутационного поля sn
Группы коммутационного поля содержат следующие модули:
Модуль ступени временной коммутации (TSM)
Модуль интерфейса между TSM и LTG (LIL)
Модуль интерфейса между TSG и SSG (LIS)
Модуль ступени пространственной коммутации 8/15 (SSM8/15)
Модуль ступени пространственной коммутации 16/16 (SSM16/16)
Управляющее устройство коммутационной группы SGC
Модуль интерфейса между SGC и MBU:LTG (LIM)
Модуль ступени временной коммутации tsm
В одной группе TSG может содержаться до 8 модулей TSM. Модули TSI и TSO подключаются к LIL по четырем уплотненным линиям 8192 кбит/с.
Управляющее устройство коммутационной группы sgc
Основные функции:
Обработка команд, например, команд по установлению соединения
Выполнение проверочных испытаний своей работоспособности
2. Подсистема управления
Координационный процессор Особенностью коммутационной системы EWSD является ее четкая, функционально ориентированная структурная организация. В соответствии с модульной конструкцией аппаратного и программного обеспечения EWSD содержит большое количество практически автономных блоков: - групповой процессор (GP) в линейной группе (LTG); - управляющее устройство цифрового абонентского блока (DLUC); - процессор сети сигнализации по общему каналу (CCNP); - управляющее устройство коммутационной группы (SGC) - управляющее устройство буфера сообщений (МВС); - управляющее устройство системной панели (SYPC). Все эти блоки имеют собственные микропроцессорные управляющие устройства. Так как функции управления распределены между несколькими управляющими устройствами, необходима координация их действий. Для этих целей предназначен координационный процессор СР. Функции координационного процессора: - управление центральной базой данных, включающее в себя управление доступом, внесение изменений и обеспечение надежности работы; - управление обработкой вызовов, а именно трансляция цифр для отыскания соединительных путей в коммутационном поле, маршрутизация, сбор данных по нагрузке и выписка счетов за телефонные переговоры; - обнаружение ошибок, анализ и диагностика неисправностей и изменение конфигурации системы. Имеются две категории координационных процессоров: СР 112 и СР 111. СР 122 имеет производительность обработки вызовов 60000 в час и используется в телефонных станциях средней и малой емкости. Координационный процессор 113 (СР113 или СР113С) представляет собой мультипроцессор, емкость которого наращивается ступенями, благодаря чему он может обеспечить станции любой емкости соответствующей производительностью. Его максимальная производительность по обработке вызовов составляет свыше 2 700 000 ВНСА. В СР113С (рис. 1.8) два или несколько идентичных процессоров работают параллельно с разделением нагрузки. Главными функциональными блоками мультипроцессора являются: - основной процессор (ВАР) для эксплуатации и технического обслуживания, а также обработки вызовов; - процессор обработки вызовов (САР), предназначенный только для обработки вызовов; - общее запоминающее устройство (CMY); - контроллер ввода / вывода (ЮС); - процессоры ввода / вывода (ЮР).

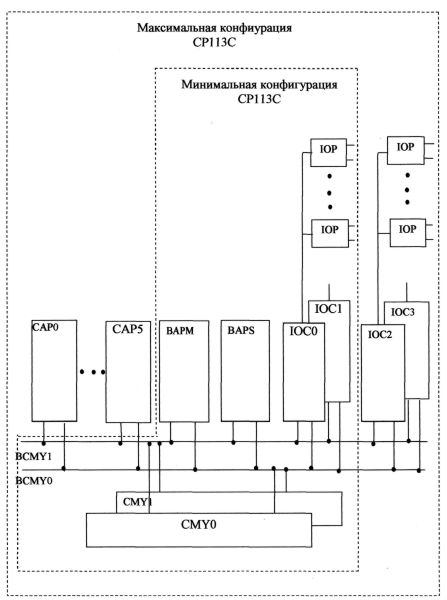

Рисунок 1.8 - Функциональная схема координационного процессора СР113С
К СР подключаются: - Буфер сообщений (MB) для координации внутреннего обмена информацией между СР, SN, LTG и CCNC в пределах одной станции. - Центральный генератор тактовой частоты (CCG) для обеспечения синхронизации станции (и при необходимости сети).

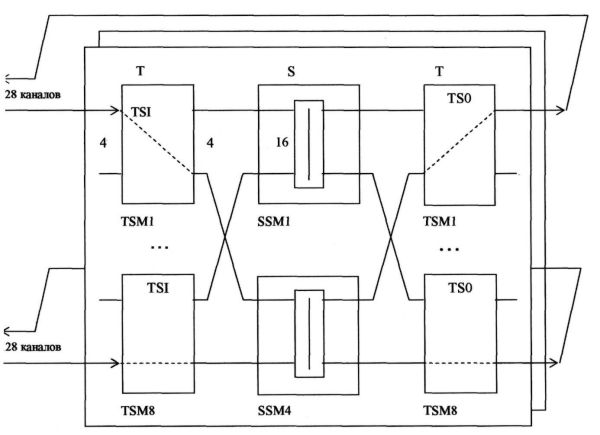

Рисунок 1.7 - Упрощенная схема коммутационного поля емкостью 63 LTG 1.5
- Системная панель (SYP) для индикации внутренней аварийной сигнализации, сообщений - рекомендаций и нагрузки СР. Таким образом, SYP обеспечивает текущую информацию о рабочем состоянии системы. На панель также выводится внешняя аварийная сигнализация, например, пожар, выход из строя системы кондиционирования воздуха и прочее. - Терминал эксплуатации и техобслуживания (ОМТ). - Внешняя память (ЕМ) для хранения, например: 1) программ и данных, которые не должны постоянно храниться в СР; 2) вся система прикладных программ для автоматического восстановления; 3) данные по тарификации телефонных разговоров и измерению трафика. Один из двух основных процессоров работает в качестве ведущего - ВАРМ, а второй в качестве резервного - BAPS. ВАРМ выполняет операционные задачи и часть функций по обработке вызовов, BAPS только функции по обработке вызовов. Если один из процессоров отказывает, то все функции выполняются вторым процессором. Процессоры САР выполняют только функции по установлению соединений. Управляющие устройства (УУ) ввода/вывода ЮС создают интерфейсы между шиной общего ЗУ и процессорами ввода/вывода ЮР. Они выполняют функции необходимого преобразования адреса и текущего контроля за доступом. УУ ввода/вывода посредством шин ВЮС связываются с максимально 16 процессорами ввода/вывода, управляющими обменом данных между подключенным к ним оборудованием. Для обеспечения надежности программ и данных внешняя память (магнитный диск) дублирована. В системе EWSD предусмотрена двухуровневая память, при этом данные и программы распределены между запоминающими устройствами (ЗУ) периферийных управляющих устройств и общим ЗУ, обслуживающим все процессоры. Локальные ЗУ содержат изменяемые программы и данные, а общее ЗУ используется для запоминания редко требуемых программ и данных, а также всех общих данных. Обмен данными между процессорами осуществляется через общее ЗУ. Для координационного процессора предусмотрен очень высокий коэффициент готовности, благодаря чему средняя наработка на полный отказ составляет более 500 лет.
