11.1 Механическое отделение (помещение №101)
Световые проемы, ориентированные на запад.
Для г. Тюмени максимальное поступление теплоты от солнечной радиации наблюдается 16 до 17 часов по истинному солнечному времени: qп=547 Вт/м2, qр=122 Вт/м2.
В это время Ас=820. Азимут остекления Асо=90-82=80. Коэффициенты загрязненности атмосферы и стекла соответственно равны k1=0,45 и k2=0,95. Поскольку азимут остекления Асо<900, то по формуле (11.2) найдем максимальное значение теплового потока
qз=(547+122)·0,45·0,95=290 Вт.
Площадь остекления Fв=47,7м2, kо.п.=0,9. Следовательно, теплопоступление в помещение
Qз=290·47,7·0,9=12450 Вт.
Световые проемы, ориентированные на восток.
С 16 до 17 часов по истинному солнечному времени: qр=48 Вт/м2. В это время Ас=820. Азимут остекления Асо=360-(90-82)=3520. Коэффициенты загрязненности атмосферы и стекла соответственно равны k1=1,05 и k2=0,95. Поскольку азимут остекления Асо<900, то по формуле (11.2) найдем максимальное значение теплового потока
qв=48·1,05·0,95=50 Вт.
Площадь остекления Fз=33,1 м2, kо.п.=0,9. Следовательно, теплопоступление в помещение
Qв=50·33,1·0,9=1490 Вт.
Q101= Qв+Qз=13940 Вт.
11.2 Термическое отделение (помещение №105)
Световые проемы, ориентированные на запад.
Для г. Тюмени максимальное поступление теплоты от солнечной радиации наблюдается 16 до 17 часов по истинному солнечному времени: qп=547 Вт/м2, qр=122 Вт/м2.
В это время Ас=820. Азимут остекления Асо=90-82=80. Коэффициенты загрязненности атмосферы и стекла соответственно равны k1=0,45 и k2=0,95. Поскольку азимут остекления Асо<900, то по формуле (11.2) максимальное значение теплового потока
qз=(547+122)·0,45·0,95=290 Вт.
Площадь остекления Fв=17,9м2, kо.п.=0,9. Следовательно теплопоступление в помещение
Qз=290·17,9·0,9=4670 Вт.
Световые проемы, ориентированные на восток.
С 16 до 17 часов по истинному солнечному времени: qр=48 Вт/м2. В это время Ас=820. Азимут остекления Асо=360-(90-82)=3520. Коэффициенты загрязненности атмосферы и стекла соответственно равны k1=1,05 и k2=0,95. Поскольку азимут остекления Асо<900, то по формуле (11.2) найдем максимальное значение теплового потока
qв=48·1,05·0,95=50 Вт.
Площадь остекления Fз=15,1 м2, kо.п.=0,9. Следовательно, теплопоступление в помещение
Qв=50·15,1·0,9=680 Вт.
Световые проемы, ориентированные на юг.
С 16 до 17 часов по истинному солнечному времени: qп=22 Вт/м2, qр=74 Вт/м2. В это время Ас=820. Азимут остекления Асо=82-0=820. Коэффициенты загрязненности атмосферы и стекла соответственно равны k1=0,45 и k2=0,95. Поскольку азимут остекления Асо<900, то по формуле (11.2) найдем максимальное значение теплового потока
qю=(22+74)·0,45·0,95=40 Вт.
Площадь остекления Fз=14,2 м2, kо.п.=0,9. Следовательно, теплопоступление в помещение
Qю=40·14,2·0,9=510 Вт;
Q105= Qв+Qз+Qс= 5860 Вт.
12 Расчёт тепловыделений от источников искусственного освещения (осветительных приборов)
Количество теплоты, поступающее в помещение от источников искусственного освещения, вычисляются по формуле
,
Вт, (12.1)
где E |
— |
освещенность, лк, принимаемая по [5, с. 21]; |
F |
— |
площадь пола помещения, м2; |
qосв |
— |
удельные тепловыделения, Вт/(м2·лк), принимаемые по [5, с. 22]; |
|
— |
доля тепла, поступающего в помещение, принимаемая по [5, с. 21]. |
Необходимые расчетные данные по отдельным помещениям представлены в таблице 12.1. Освещение осуществляется люминесцентными лампами диффузионного рассеянного света.
Таблица 12.1
№ помещения |
Е, лк |
F, м2 |
qосв, Вт/(м2·лк) |
|
101 |
200 |
731,4 |
0,094 |
1 |
102 |
20 |
104,5 |
0,102 |
1 |
103 |
200 |
9,6 |
0,166 |
1 |
104 |
150 |
51 |
0,102 |
1 |
105 |
150 |
539 |
0,094 |
1 |
106 |
20 |
32 |
0,166 |
1 |
107 |
20 |
150 |
0,102 |
1 |

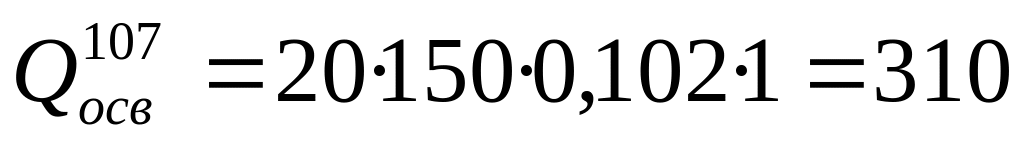

Вт;
Вт;
Вт;
Вт;
Вт;
Вт;
Вт.
