Упражнение №1.03 Работа с Панелью специального управления

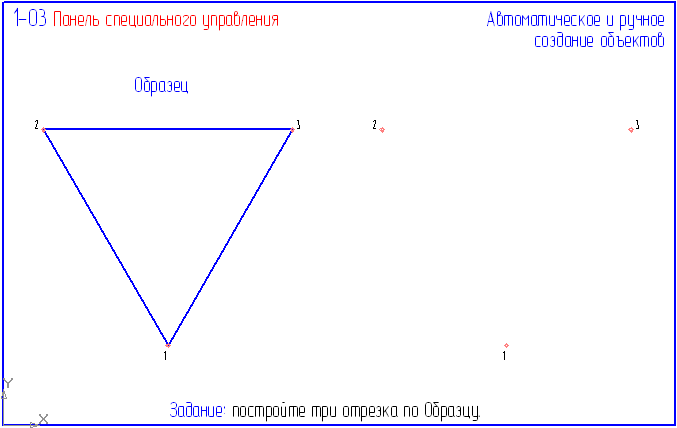

• Задание Постройте отрезки p1-p2, р1-рЗ и р2-рЗ в режимах автома­тического и ручного создания объектов.

Р ешение

1. Включите кнопку Ввод отрезка на странице Геометрические построения Инструментальной панели. Найдите на экране Панель специального управления (рис. 9.1).

рис. 9.1

2. Для построения отрезка pl-p2 последовательно щелкните в точках р1 и р2.

После ввода точки р2 система автоматически построит заданный отрезок. Это результат работы включенного по умолчанию режима автоматического создания объектов. Найдите на Панели специального управления кнопку Автосоздание объекта - она включена. В этом режиме система автоматически создает объект после ввода минимального набора его параметров. В данном случае отрезок был построен после ввода начальной и конечной точек.

При выполнении сложных построении бывает целесообразно отключить режим автосоздания, чтобы оценить правильность построения по предварительному эскизу объекта — его фантому. Фантом всегда отображается тонкими линиями. Если фантом построен правильно, мож­но создать объект вручную щелчком на кнопке Создать объект . После этого режим автосозда­ния МОЖНО ВКЛЮЧИТЬ ВНОВЬ.

3. Щелчком на кнопке Автосоздание объекта

отключите режим автоматического создания объектов.

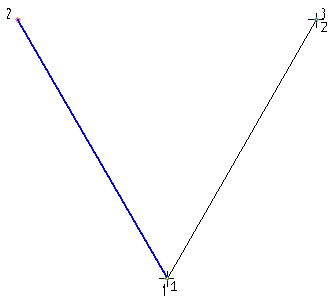

4. Постройте отрезок pl-рЗ. Для этого последовательно щелкните в точках p1 и рЗ. После ввода точки рЗ система построит фантом отрезка

(рис. 9.2).

5. Щелчком на кнопке Создать объект

вручную закончите построение отрезка.

6. Вновь включите кнопку Автосоздание объекта и постройте отрезок р2-рЗ в автоматическом режиме.

рис. 9.2

Замечание

Некоторые команды, например Фаска и Скругление всегда создаются в автоматическом режиме, Другие, например Штриховка, напротив, всегда требуют подтверждения создания объекта.

Упражнение ВЫПОЛНЕНО!

1. Закройте упражнение Файл – Закрыть

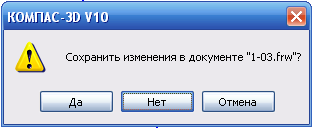

2. На вопрос системы: Сохранить изменения в документе нажмите Нет!!!

рис. 10

Упражнение №1.04 Ввод данных в поля Строки параметров объектов

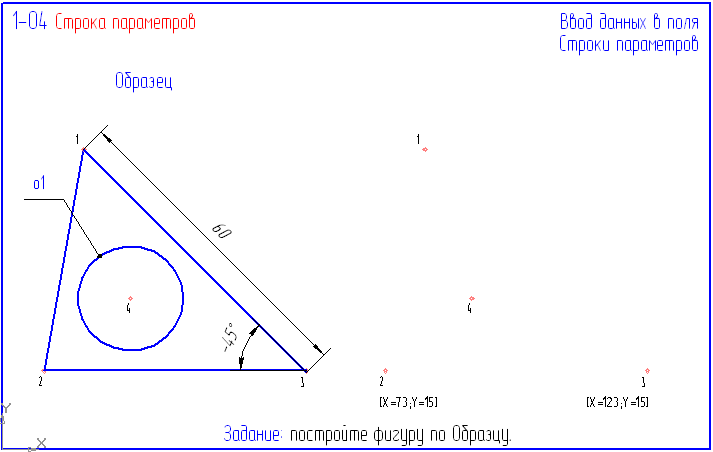

• Задание Построите фигуру по Образцу, используя различные способы ввода значений в поля Строки параметров.

Решение

Существует несколько способов ввода значений в поля Строки параметров. В зависимости от этого значение параметра фиксируется либо автоматически, либо вручную нажатием клавиши <Enter> на клавиатуре. При любом способе фиксации символ "галочка" на кнопке состояния поля (признак ожидания ввода параметра) меняется на символ "перекрестье" (признак фиксации параметра).

Автоматический ввод параметров

Построим отрезок pl-p2 с автоматиче­ским вводом координат его начальной и конечной точек. Допустим, точки р1 и р2 явно заданы на чертеже.

1. Включите кнопку Ввод отрезка . В Строке сообщений появился запрос Укажите начальную точку отрезка или введите ее координаты. Кроме того, на экране появилась Строка параметров. На кнопке состояния поля Начальная точка отображается галочка — признак ожидания ввода данного параметра.

2. Установите курсор в точку р1 и щелкните мышью. При этом в поля координат X и Y начальной точки отрезка автоматически были внесены значения координат указанной точки на чертеже. Символ "галочка" на кнопке поля сменился на символ "перекрестье" — введенные параметры зафиксированы. В Строке сообщений появился новый запрос Укажите конечную точку отрезки или введите ее координаты. Теперь галочка отображается на кнопке поля Конечная точка в Строке параметров — признак ожидания ввода данного параметра.

2. Установите курсор в точку р2 и щелкните мышью. Система автоматически ввела и зафиксировала координаты конечной точки. Отрезок построен.

Замечание

Вы только что познакомились с наиболее простым и распространенным способом ввода значений. В большинстве случаев достаточно просто щелкнуть мышью в нужных точках на чертеже, а система автоматически считывает и фиксирует значения параметров.

Ручной ввод параметров

Построим отрезок р2-рЗ с ручным вводом координат его начальной и конечной точек. Допустим, точки р2 и рЗ отсутству­ют на чертеже, однако нам известны их координаты: р2 (X— 73; Y— 15) и _Р3 (Х=123; Y=15).

Для ручного ввода параметра нужно активизировать соответствующее поле путем одновременного нажатия клавиши <Alt> и клавиши, соответствующей подчеркнутому символу в имени поля. Например, для ввода координат начальной точки отрезка такая клавиатурная команда будет иметь вид <Alt> + <l>; для ввода координат конечной точки отрезка <Alt>+<2>, для ввода длины отрез­ка— <Alt> + <L>; для его угла наклона— <Alt>+<a>. Это общее правило для всех полей: найдите имя управления полем, а в имени — подчеркнутый символ и введите <Аlt>+<символ>.

1. В ответ на запрос системы Укажите начальную точку отрезка или введите ее координаты левой рукой нажмите клавишу <Alt>, не отпуская ее, правой рукой нажмите клавишу <1> и быстро отпустите обе клавиши. Поле координаты X начальной точки отрезка выделилось синим цветом, и а нем появилась мигающая вертикальная черта (текстовый курсор) — признак готовности поля к приему данных. Введите значение координаты 73.

Для родственных полей комбинация <Alt> + <символ> является общей. Переключение между родственными полями осуществляется с помощью клавиши: <Таb> — клавиши табуляции. Поля координат X и Y начальной точки являются родственными нолями.

2. Нажатием на клавишу <Таb> сделайте активным соседнее поле координаты Y и введите значение 15.

2. Нажмите клавишу <Enter> — система зафиксирует введенные значения. Начальная точка отрезка введена.

2. В ответ на запрос системы Укажите конечную точку отрезка или введите

ее координаты введите клавиатурную команду <Alt> + <2>, введите значение координаты 123, нажмите клавишу < Tаb>, введите значение 15.

5. Нажмите <Enter> — система зафиксирует введенные значения и построит отрезок.

Совет

При ручном вводе параметров старайтесь не касаться манипулятора мышь до фиксации введенных данных клавишей <Enter>. В противном случае система "забудет" введенные вами данные и начнет отслеживать перемещение мыши.

Комбинированный вход параметров

При построении объектов можно сво­бодно комбинировать автоматический и ручной ввод параметров.

Предположим, точка р1 явно задана на чертеже, а точка рЗ отсутствует. Зато нам известна длина отрезка 60 мм и угол его наклона по отношению к оси X —45^е. В таком случае можно построить отрезок pl-рЗ с автоматическим вводом его начальной точки р1 и с ручным вводом длины и угла наклона.

1. Щелкните мышью в точке p1 — система зафиксировала начальную точку отрезка.

2. Двойным щелчком мыши активизируйте поле длины отрезка ln, введите значение 60 и нажмите клавишу <Enter> — система зафиксировала длину отрезка.

3. Двойным щелчком мыши активизируйте поле угла наклона отрезка ln, введите

значение -45 и нажмите <Enter> — система зафиксировала угол наклона отрезка

и построила отрезок.

Ввод параметров с использованием Геометрического калькулятора

Задавать параметры объекта можно еще одним способом — непосредственно снимать их значения с других, ранее построенных объектов на чертеже. Для этого используется Геометрический калькулятор, который вызывается щелчком правой клавиши мыши на соответствующем поле. Поясним его работу на простом примере.

Построим окружность ol с центром в точке р4 и радиусом, равным радиусу окружности на Образце.

1. Включите кнопку Ввод окружности .

2. В ответ на запрос системы Укажите точку центра окружности или введите ее координаты щелкните в точке р4.

3. Щелкните правой клавишей мыши в доле Радиус окружности в Строке параметров

(рис. 11). На экране появится меню Геометрического калькулятора.

рис. 11

4. Щелчком левой клавиши мыши активизируйте команду Радиус.

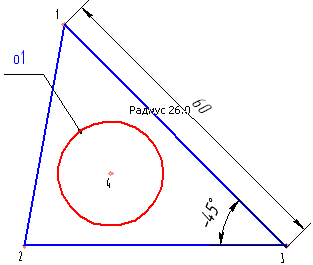

4. Курсор принял форму мишени. Щелкните мишенью в любой точке окружности ol на Образце (рис. 12).

Система автоматически измерит ее радиус, занесет результат в поле Радиус окружности Строки параметров и зафиксирует его. Окруж­ность построена.

4. Щелчком на кнопке Прервать команду завершите работу команды Ввод окружности

Упражнение ВЫПОЛНЕНО! рис. 12

1. Закройте упражнение Файл – Закрыть

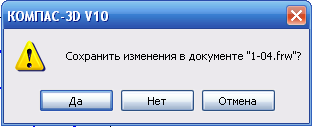

2. На вопрос системы: Сохранить изменения в документе нажмите Нет!!!

рис. 13
