Методическая часть

Сетевая модель изображает процесс изготовления объекта. Сетевая модель изобра­жается в виде сетевого графика (сети) - графического представления работ и событий, отражающего их технологическую последовательность и логические взаимосвязи.

Для построения сетевого графика постройки судна необходимо установить перечень событий и работ в логической последовательности, соответствующей технологическому процессу постройки, и записать их в форме табл.4.3.

Таблица 4.3.

Код работы		Наименование работы	Ожидаемая продолжительность работы	Код события	Наименование события
Начальное событие і	Конечное событие j

Работа сетевого графика - это трудовой процесс, требующий затрат времени и ре­сурсов. Например: установка днищевых секций, погрузка ГДГ.

Событие сетевого графика - это результат выполнения одной или нескольких входя­щих в него работ, представляющих возможность начать одну или несколько непосредст­венно следующих за ним работ. Например: днищевые секции установлены, ГДГ погружены.

Сетевой график имеет исходное событие, определяющее начало изготовления объ­екта, и завершающее событие, означающее достижение конечной цели, изготовление объекта .

Каждая работа сетевого графика соединяет два события: непосредственно предшест­вующее данной работе (начальное событие работы) и следующее за ней (конечное событие работы.)

Продолжительность выполнения работы обозначается .Любая последовательность

работ в сети, в которой конечное событие каждой работы этой последовательности совпа­дает с начальным событием следующей работы, называется путем. В сетевом графике различают пути трех видов:

а) путь, начало которого совпадает с исходным событием сети, а конец - с завершающим событием сети, называется полным путем и обозначается L;

б) путь от исходного события до данного события сети называется путем, предшествующим этому событию, а путь, соединяющий это событие с завершающим событием сети называется путем, следующим за данным событием;

в) путь, соединяющий какие-либо два события i и j из которых ни одно не является исходным или завершающим, называется путем между событиями i и j .

Полный путь, имеющий наибольшую продолжительность из всех полных путей сетевого

графика, называется критическим и обозначается . Продолжительность критического

пути обозначается

Основными временными параметрами сетей являются:

– ранний срок наступления события;

– поздний срок наступления события;

– ранний срок начала работы;

– поздний срок начала работы;

– ранний срок окончания работы;

– поздний срок окончания работы;

– полный резерв времени работы;

– свободный резерв времени работы;

– резерв времени наступления события.

Расчет временных параметров рекомендуется производить при помощи табл.4.4.

Таблица 4.4.

Код работы

Нача льное событие i

Коне чное событ ие j

Зная продолжительность всех работ, можно рассчитать ранние и поздние сроки наступле­ния любого события.

Ранний срок наступления события равен max из продолжительности путей , предшествующих событию i, и рассчитывается по формуле

поздний срок наступления события равен разности между длительностями критического пути графика и наибольшей из продолжительности путей, следующих за событием , и рассчитывается по формуле

Ранний срок начала работы

так как он соответствует раннему сроку наступлению начального события.

Поздний срок начала работы равен разности между поздним сроком наступления конечного события работы и ее длительностью:

Ранний срок окончания работы равен суме раннего срока наступления начального события работы и ее длительности:

Поздний срок окончания работы рассчитывается по формуле

он соответствует позднему сроку наступления конечного события работы.

Все работы и события не лежащие на критическом пути имеют резервы времени.

Полный резерв времени равен разности между поздним сроком наступления конечного события работы и ранним сроком наступления начального события работы, за вычетом продолжительности работы:

Свободный резерв времени равен разности между ранними сроками наступления начального и конечного событий работы за вычетом ее продолжительности:

Резерв времени наступления событий равен разности между поздним и ранним сро­ками его наступления:

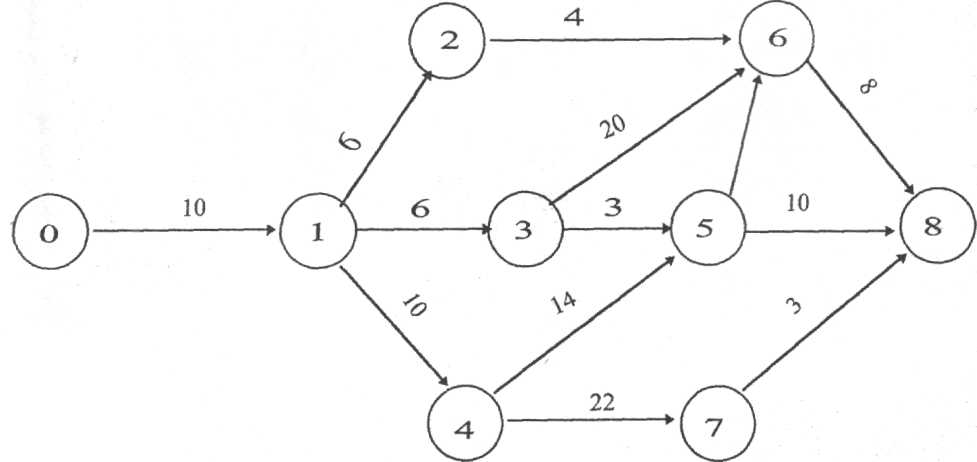

Пример расчета временных параметров сетевого графика, изображенного на рис.4.1. приведен в табл.4.5.

рис. 4.1.

Таблица 4.5.

Код работы
Нача льное событ ие i	Коне чное событ ие j
1	2	3	4	5	6	7	8=4	9=7-3	10=4+3	11=7	12=54	13=7-4.3	14=6-4-3
0	1	10	0	0	10	10	0	0	10	10	0	0	0
1	2	6	10	10	16	34	10	28	16	34	0	18	0
1	3	6	10	10	16	18	10	12	16	18	0	2	0
1	4	10	10	10	20	20	10	10	20	20	0	0	0
2	6	4	16	34	38	38	16	34	20	38	18	18	18
3	5	3	16	18	34	34	16	31	20	34	2	15	15
3	6	20	16	18	38	38	16	18	19	32	2	2	2
4	5	14	20	20	34	34	20	20	36	34	0	0	0
4	7	22	20	20	42	43	20	21	34	43	0	1	0
5	6	4	34	34	38	38	34	34	38	38	0	0	0
5	8	10	34	34	46	46	34	36	34	46	0	2	2
6	8	8	38	38	46	46	38	38	46	46	0	0	0
7	8	3	42	43	46	46	42	43	45	46	1	1	1
8	-	-	46	46	-	-	-	-	-	-	-	-	-
